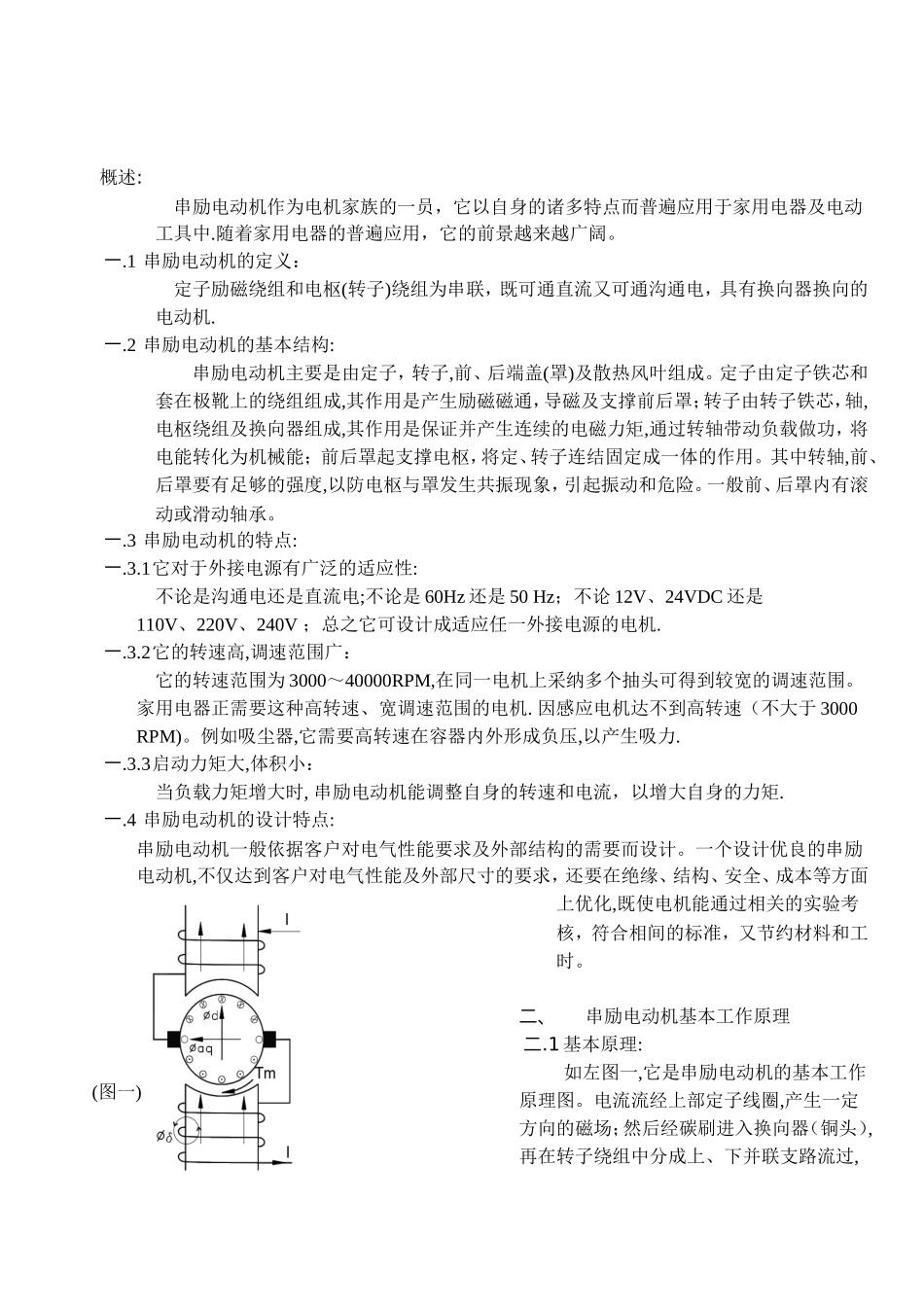

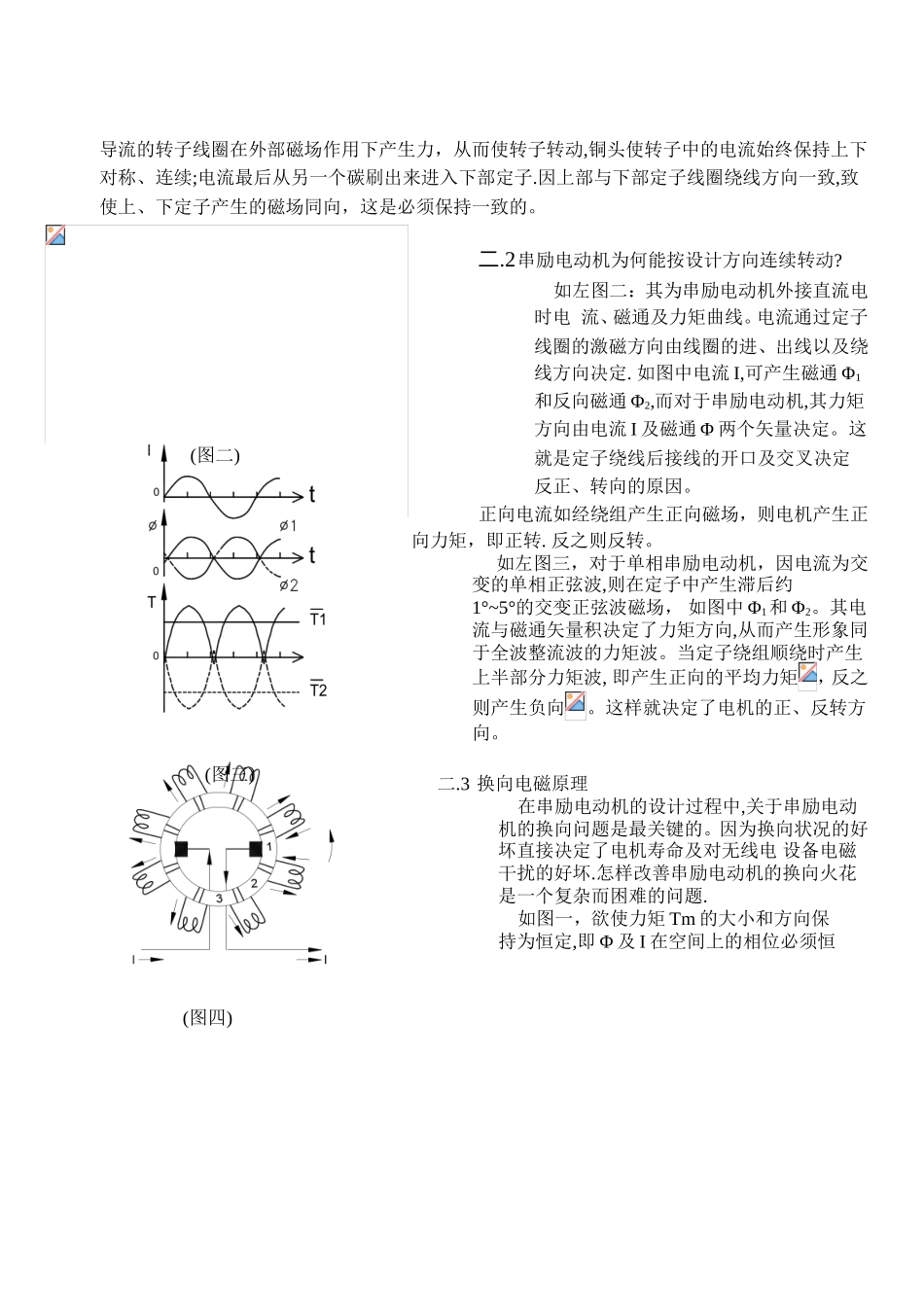

概述:串励电动机作为电机家族的一员，它以自身的诸多特点而普遍应用于家用电器及电动工具中.随着家用电器的普遍应用，它的前景越来越广阔。一.1 串励电动机的定义： 定子励磁绕组和电枢(转子)绕组为串联，既可通直流又可通沟通电，具有换向器换向的电动机.一.2 串励电动机的基本结构:串励电动机主要是由定子，转子,前、后端盖(罩)及散热风叶组成。定子由定子铁芯和套在极靴上的绕组组成,其作用是产生励磁磁通，导磁及支撑前后罩；转子由转子铁芯，轴,电枢绕组及换向器组成,其作用是保证并产生连续的电磁力矩,通过转轴带动负载做功，将电能转化为机械能； 前后罩起支撑电枢，将定、转子连结固定成一体的作用。 其中转轴,前、后罩要有足够的强度,以防电枢与罩发生共振现象，引起振动和危险。一般前、后罩内有滚动或滑动轴承。一.3 串励电动机的特点:一.3.1它对于外接电源有广泛的适应性: 不论是沟通电还是直流电;不论是 60Hz 还是 50 Hz；不论 12V、24VDC 还是110V、220V、240V ；总之它可设计成适应任一外接电源的电机.一.3.2它的转速高,调速范围广： 它的转速范围为 3000～40000RPM,在同一电机上采纳多个抽头可得到较宽的调速范围。家用电器正需要这种高转速、宽调速范围的电机. 因感应电机达不到高转速（不大于 3000 RPM)。例如吸尘器,它需要高转速在容器内外形成负压,以产生吸力.一.3.3启动力矩大,体积小：当负载力矩增大时, 串励电动机能调整自身的转速和电流，以增大自身的力矩.一.4 串励电动机的设计特点:串励电动机一般依据客户对电气性能要求及外部结构的需要而设计。一个设计优良的串励电动机,不仅达到客户对电气性能及外部尺寸的要求，还要在绝缘、结构、安全、成本等方面上优化,既使电机能通过相关的实验考核，符合相间的标准，又节约材料和工时。二、串励电动机基本工作原理二.1 基本原理:如左图一,它是串励电动机的基本工作原理图。电流流经上部定子线圈,产生一定方向的磁场；然后经碳刷进入换向器（铜头）,再在转子绕组中分成上、下并联支路流过,(图一)导流的转子线圈在外部磁场作用下产生力，从而使转子转动,铜头使转子中的电流始终保持上下对称、连续;电流最后从另一个碳刷出来进入下部定子.因上部与下部定子线圈绕线方向一致,致使上、下定子产生的磁场同向，这是必须保持一致的。二.2串励电动机为何能按设计方向连续转动? 如左图二： 其为串励电动机外接直流电时电 流、磁通及力矩曲线。电流通过定子线圈...
