临时用电标准化实施图集

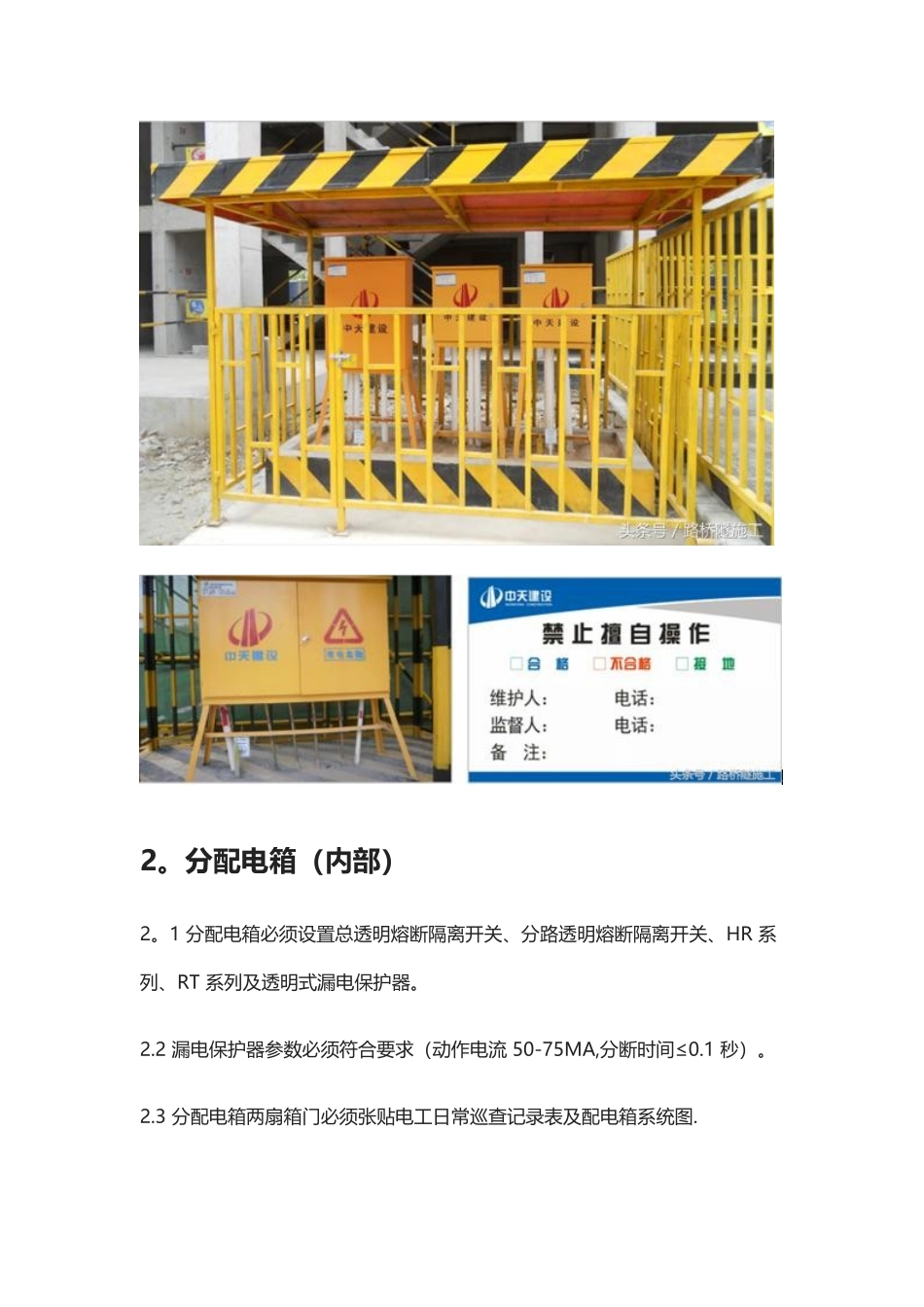

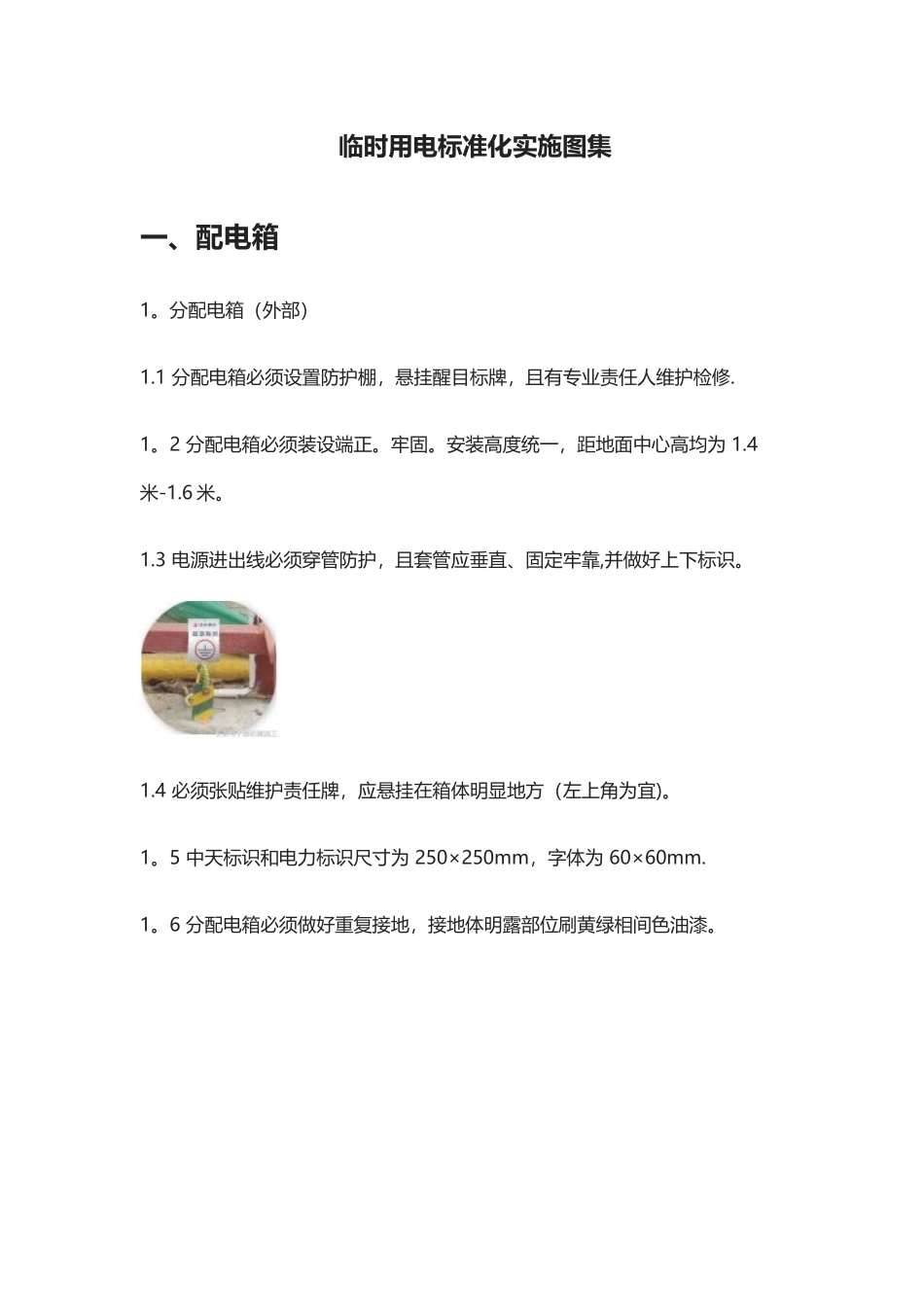

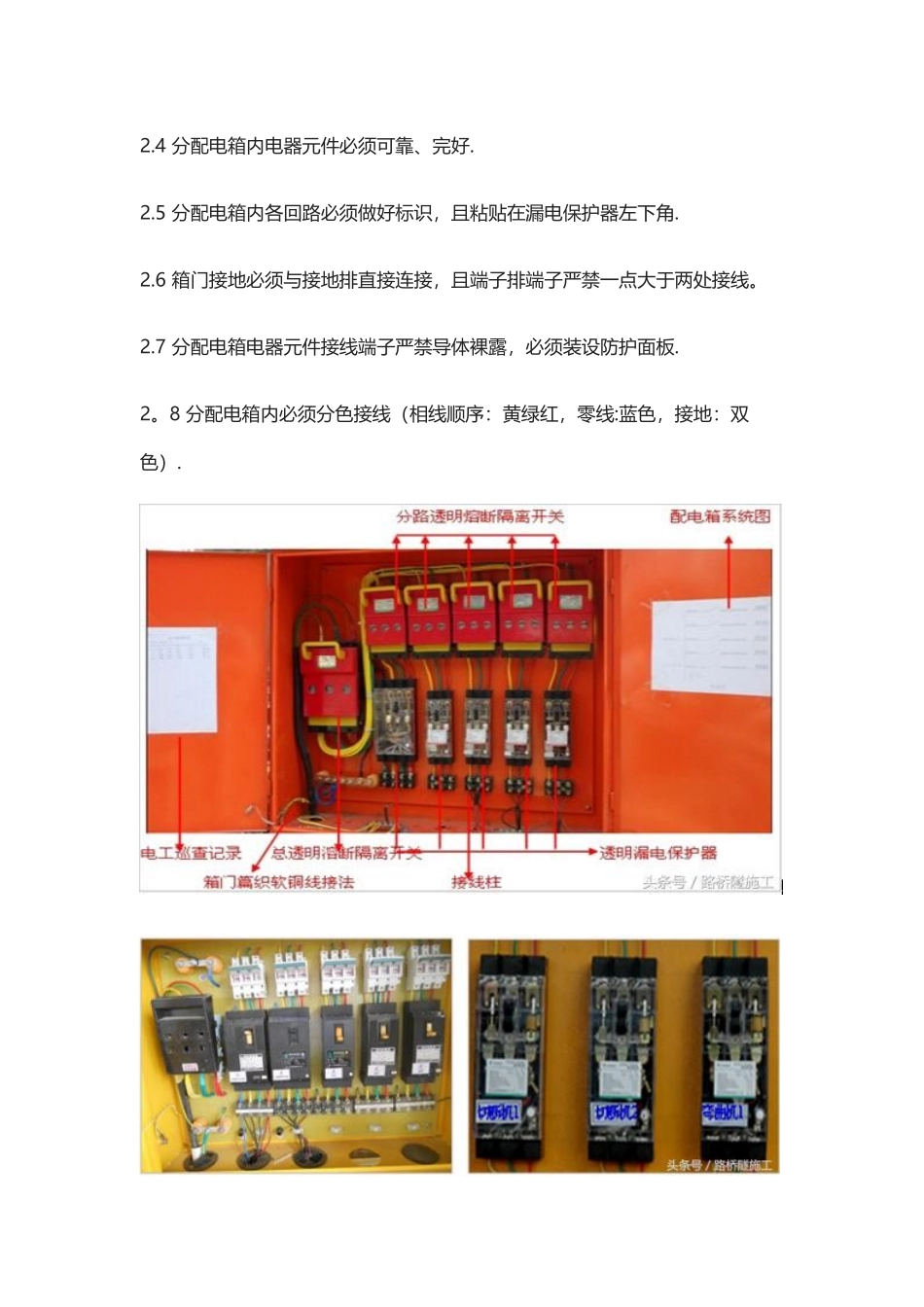

临时用电标准化实施图集一、配电箱1。分配电箱（外部）1.1 分配电箱必须设置防护棚，悬挂醒目标牌，且有专业责任人维护检修.1。2 分配电箱必须装设端正。牢固。安装高度统一，距地面中心高均为 1.4 米-1.6 米。1.3 电源进出线必须穿管防护，且套管应垂直、固定牢靠,并做好上下标识。1.4 必须张贴维护责任牌，应悬挂在箱体明显地方（左上角为宜)。1。5 中天标识和电力标识尺寸为 250×250mm，字体为 60×60mm.1。6 分配电箱必须做好重复接地，接地体明露部位刷黄绿相间色油漆。2。分配电箱（内部）2。1 分配电箱必须设置总透明熔断隔离开关、分路透明熔断隔离开关、HR 系列、RT 系列及透明式漏电保护器。2.2 漏电保护器参数必须符合要求（动作电流 50-75MA,分断时间≤0.1 秒）。2.3 分配电箱两扇箱门必须张贴电工日常巡查记录表及配电箱系统图.2.4 分配电箱内电器元件必须可靠、完好.2.5 分配电箱内各回路必须做好标识，且粘贴在漏电保护器左下角.2.6 箱门接地必须与接地排直接连接，且端子排端子严禁一点大于两处接线。2.7 分配电箱电器元件接线端子严禁导体裸露，必须装设防护面板.2。8 分配电箱内必须分色接线（相线顺序：黄绿红，零线:蓝色，接地：双色）.3.开关箱3。1 动力开关箱与照明开关箱必须分开设置。3。2 每台用电设备必须由各自专用的开关箱，严禁用同一个开关箱直接控制 2 台及 2 台以上用电设备(含插座）.3。3 开关箱漏电动作电流不大于 30mA，漏电动作时间不大于 0。1 秒.3。4 开关箱安装高度必须统一，固定式距地面中心高应为 1。4 —1.6 米，移动式为 0.8—1。6 米。3。5 开关箱尺寸为 350×500mm,中天标识尺寸为 180×180mm，字体为 50×50mm。3。6 除以上所述外,其它设置参照分配电箱进行策划。4。配电室（总配电箱)4。1 配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于 1。5m，双列面对面布置不小于 2m。4.2 配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于 0。8m，双列背对背布置不小于 1。5m。4.3 配电柜侧面的维护通道宽度不小于 lm。4。4 配电室的顶棚与地面的距离不低于 3m。4。5 配电装置的上端距顶棚不小于 0.5m.4.6 总配室内必须有装设砂箱、绝缘手套、胶鞋和“禁止合闸”指示牌等其它物资的器具，地面满铺橡胶绝缘材料。室内外各自设置一组灭火器材；4。7 总配室内电缆沟采纳硬质封闭,将封闭盖板刷警戒色油漆4。8 总配室的照明分...
