临汾煤炭局1006综采工作面设计

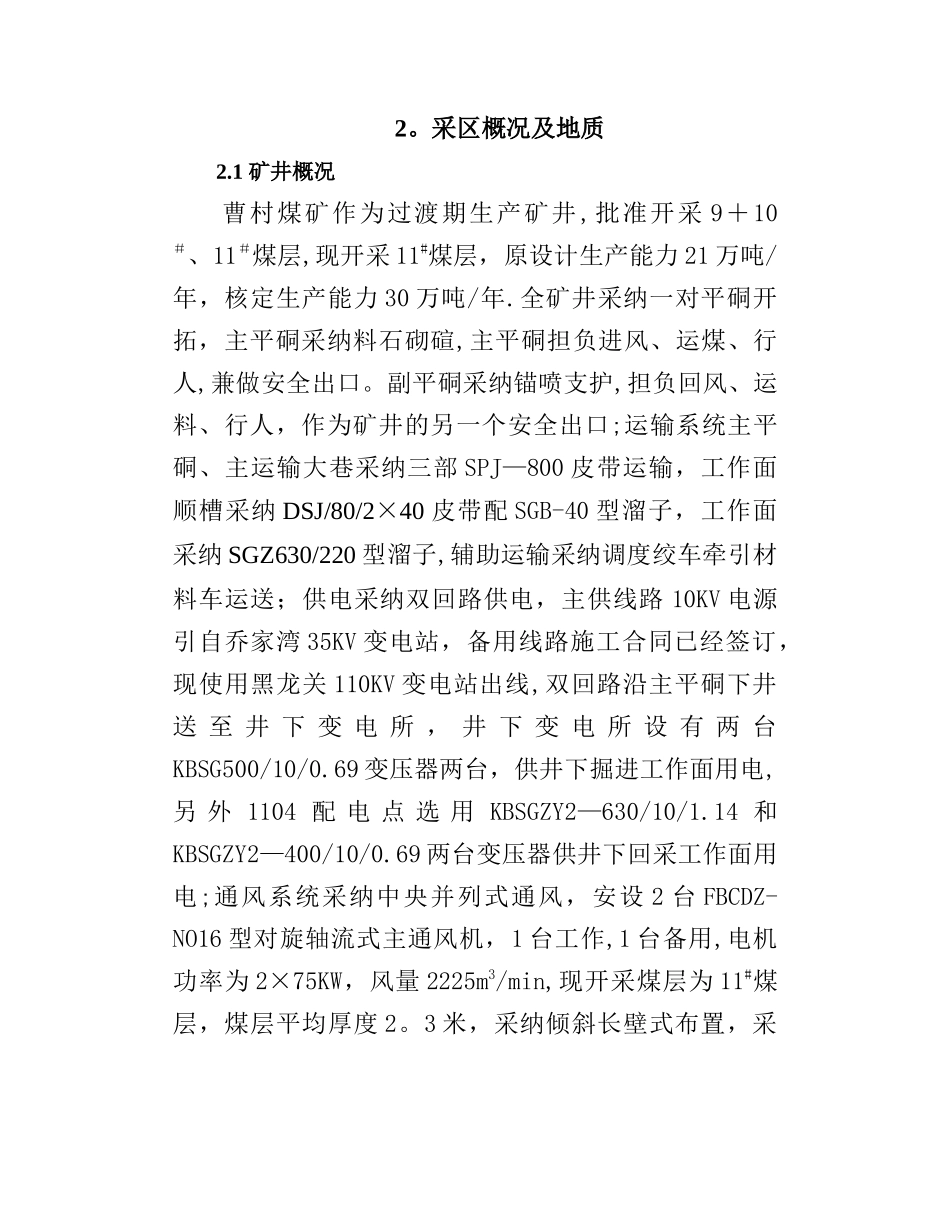

2。采区概况及地质2.1 矿井概况曹村煤矿作为过渡期生产矿井 ,批准开采 9＋10＃、11＃煤层,现开采 11#煤层，原设计生产能力 21 万吨/年，核定生产能力 30 万吨/年.全矿井采纳一对平硐开拓，主平硐采纳料石砌碹,主平硐担负进风、运煤、行人,兼做安全出口。副平硐采纳锚喷支护,担负回风、运料、行人，作为矿井的另一个安全出口;运输系统主平硐、主运输大巷采纳三部 SPJ—800 皮带运输，工作面顺槽采纳 DSJ/80/2×40 皮带配 SGB-40 型溜子，工作面采纳 SGZ630/220 型溜子,辅助运输采纳调度绞车牵引材料车运送；供电采纳双回路供电，主供线路 10KV 电源引自乔家湾 35KV 变电站，备用线路施工合同已经签订，现使用黑龙关 110KV 变电站出线,双回路沿主平硐下井送 至 井 下 变 电 所 ， 井 下 变 电 所 设 有 两 台KBSG500/10/0.69 变压器两台，供井下掘进工作面用电,另 外 1104 配 电 点 选 用 KBSGZY2—630/10/1.14 和KBSGZY2—400/10/0.69 两台变压器供井下回采工作面用电;通风系统采纳中央并列式通风，安设 2 台 FBCDZ-NO16 型对旋轴流式主通风机，1 台工作,1 台备用,电机功率为 2×75KW，风量 2225m3/min,现开采煤层为 11#煤层，煤层平均厚度 2。3 米，采纳倾斜长壁式布置，采煤方法为高档普采,全部垮落法管理顶板,掘进方式为炮掘,矿工钢梯形棚子支护. 2025 年由于政策的影响，一共进行了四次为期四个月的复工整顿，所做的主要工程有风硐改造、更换主扇、回采工作面从炮采升级为高档普采、回风大巷刷扩等。2.2 采区概况2.1.2 采区概况根据生产需要，现 1006 回采工作面设计为综采工作面，本工作面开采煤层为 9+10# ,工作面内煤层平均厚度为 3.13m，1006回采工作面可采储量为 52。08 万吨，工作面服务年限为 1.73 年，工作面走向长度为 150m，倾斜长度为 800m,采纳走向长壁全部垮落法回采。1006 回采工作面位于 1104 采面(以回撤）的南翼。2。1.2 采区储量及服务年限1、采区资源/储量1、工业资源/储量=面积×煤层厚度×煤的密度Q 工=800×150×3。13×1.4=52。58 Mt可采储量=（工业资源/储量—大巷煤柱—联络巷煤柱）×95%=（52。58—2.63—1.32）×95％=46。2 Mt2、采区服务年限工作面的服务年限=可采储量∕采区生产能力∕1。3n=（46.2∕5.9∕1.3）年=0。78个月.2。1。3 采区巷道布置及装备1、采区巷道布置采区巷道布置实行倾斜长壁布置方式。根据工作面运输、通...
