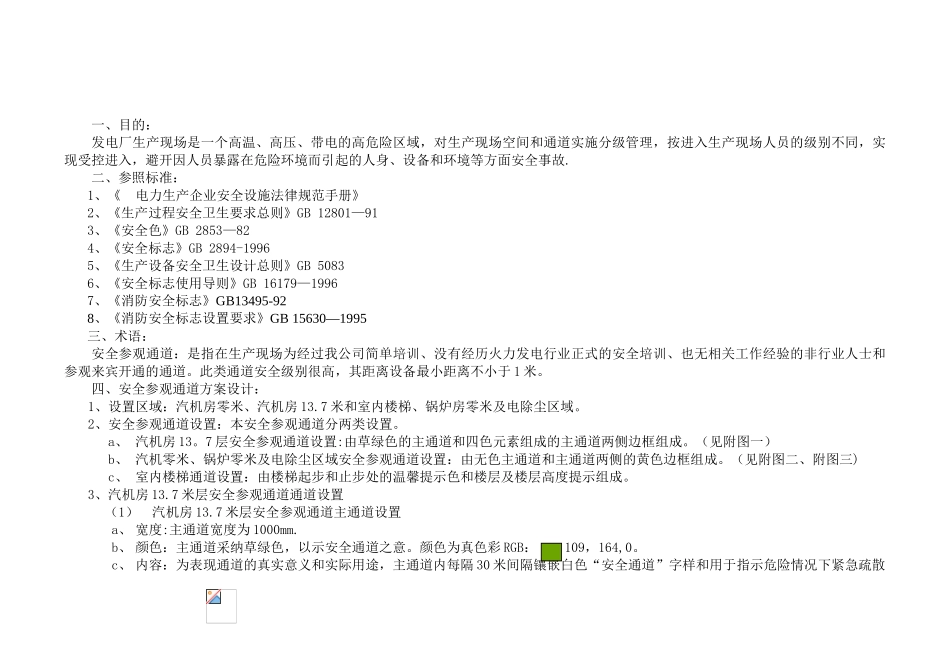

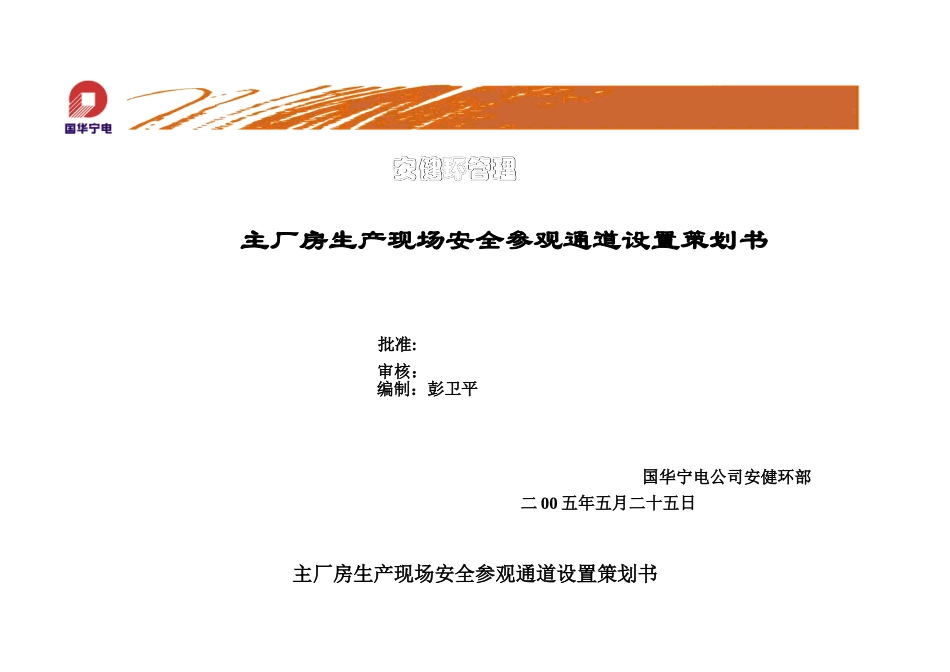

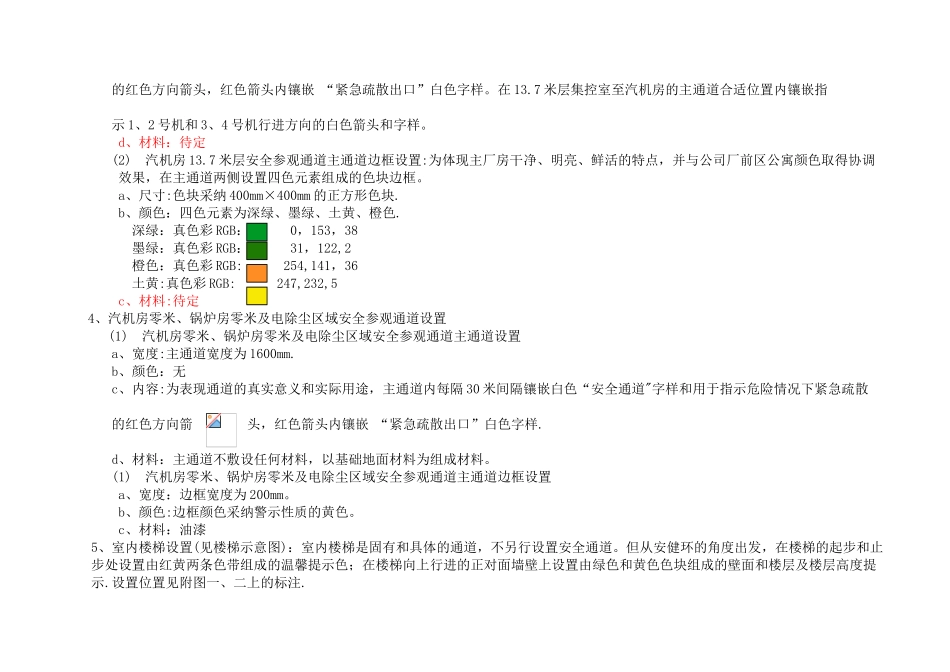

安健环管理安健环管理主厂房生产现场安全参观通道设置策划书批准:审核：编制：彭卫平国华宁电公司安健环部 二 00 五年五月二十五日主厂房生产现场安全参观通道设置策划书一、目的：发电厂生产现场是一个高温、高压、带电的高危险区域，对生产现场空间和通道实施分级管理，按进入生产现场人员的级别不同，实现受控进入，避开因人员暴露在危险环境而引起的人身、设备和环境等方面安全事故.二、参照标准：1、《电力生产企业安全设施法律规范手册》2、《生产过程安全卫生要求总则》GB 12801—913、《安全色》GB 2853—824、《安全标志》GB 2894-19965、《生产设备安全卫生设计总则》GB 50836、《安全标志使用导则》GB 16179—19967、《消防安全标志》GB13495-928、《消防安全标志设置要求》GB 15630—1995三、术语：安全参观通道：是指在生产现场为经过我公司简单培训、没有经历火力发电行业正式的安全培训、也无相关工作经验的非行业人士和参观来宾开通的通道。此类通道安全级别很高，其距离设备最小距离不小于 1 米。四、安全参观通道方案设计：1、设置区域：汽机房零米、汽机房 13.7 米和室内楼梯、锅炉房零米及电除尘区域。2、安全参观通道设置：本安全参观通道分两类设置。a、 汽机房 13。7 层安全参观通道设置:由草绿色的主通道和四色元素组成的主通道两侧边框组成。（见附图一）b、 汽机零米、锅炉零米及电除尘区域安全参观通道设置：由无色主通道和主通道两侧的黄色边框组成。（见附图二、附图三)c、 室内楼梯通道设置：由楼梯起步和止步处的温馨提示色和楼层及楼层高度提示组成。3、汽机房 13.7 米层安全参观通道通道设置（1） 汽机房 13.7 米层安全参观通道主通道设置a、 宽度:主通道宽度为 1000mm.b、 颜色：主通道采纳草绿色，以示安全通道之意。颜色为真色彩 RGB： 109，164,0。c、 内容：为表现通道的真实意义和实际用途，主通道内每隔 30 米间隔镶嵌白色“安全通道”字样和用于指示危险情况下紧急疏散的红色方向箭头，红色箭头内镶嵌 “紧急疏散出口”白色字样。在 13.7 米层集控室至汽机房的主通道合适位置内镶嵌指示 1、2 号机和 3、4 号机行进方向的白色箭头和字样。d、材料：待定 (2) 汽机房 13.7 米层安全参观通道主通道边框设置:为体现主厂房干净、明亮、鲜活的特点，并与公司厂前区公寓颜色取得协调效果，在主通道两侧设置四色元素组成的色块边框。a、尺寸:色块采纳 400mm×400mm ...
