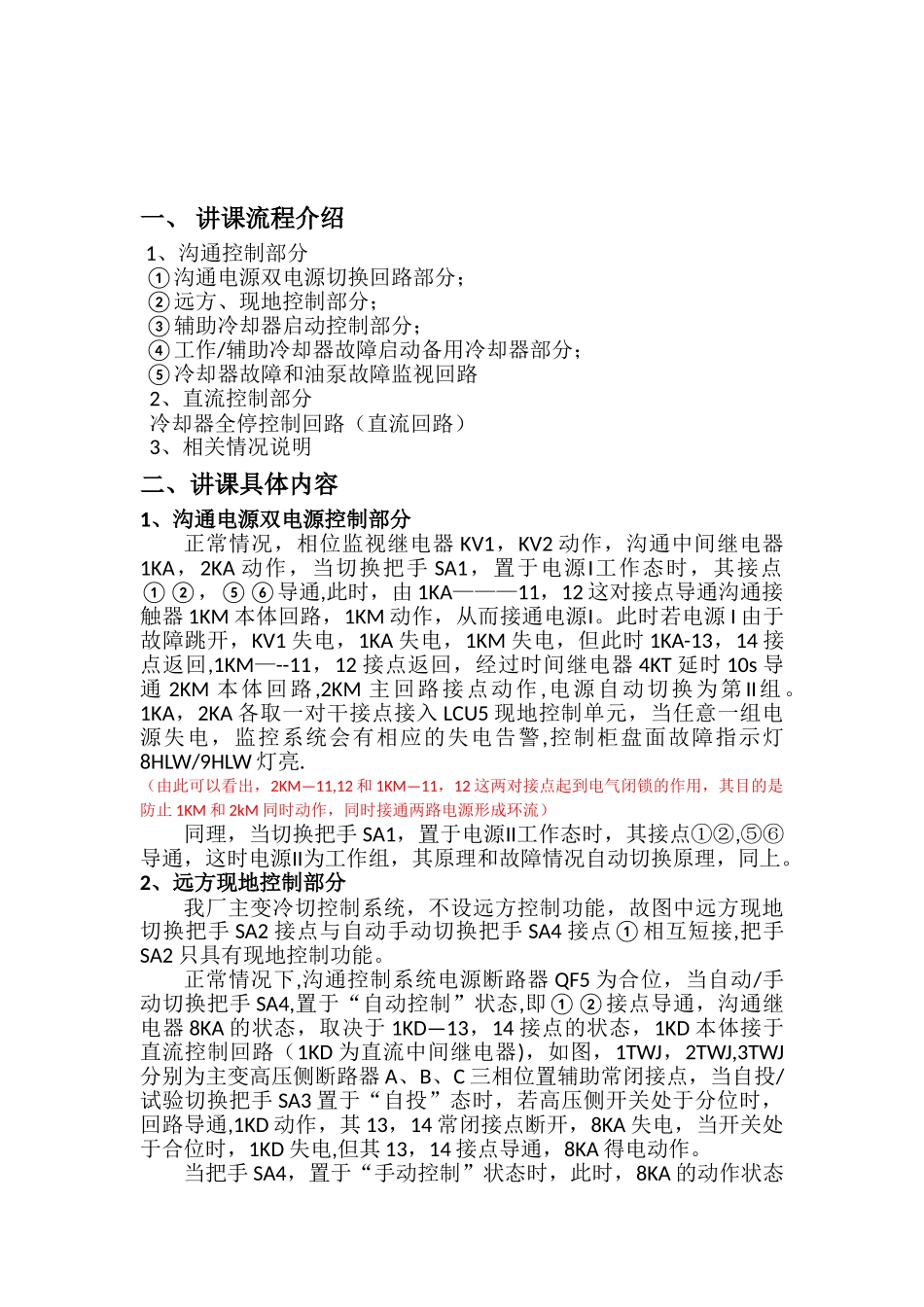

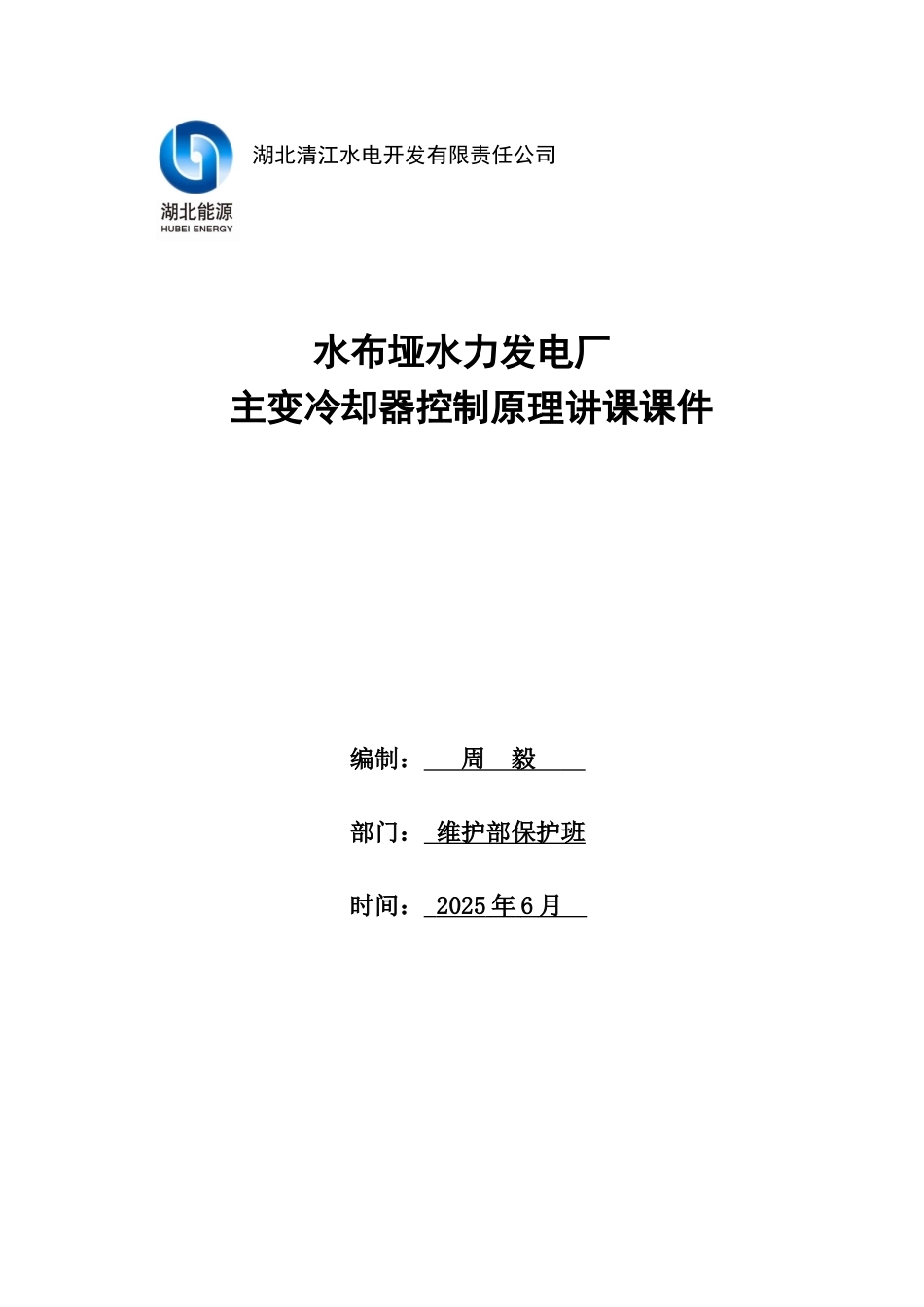

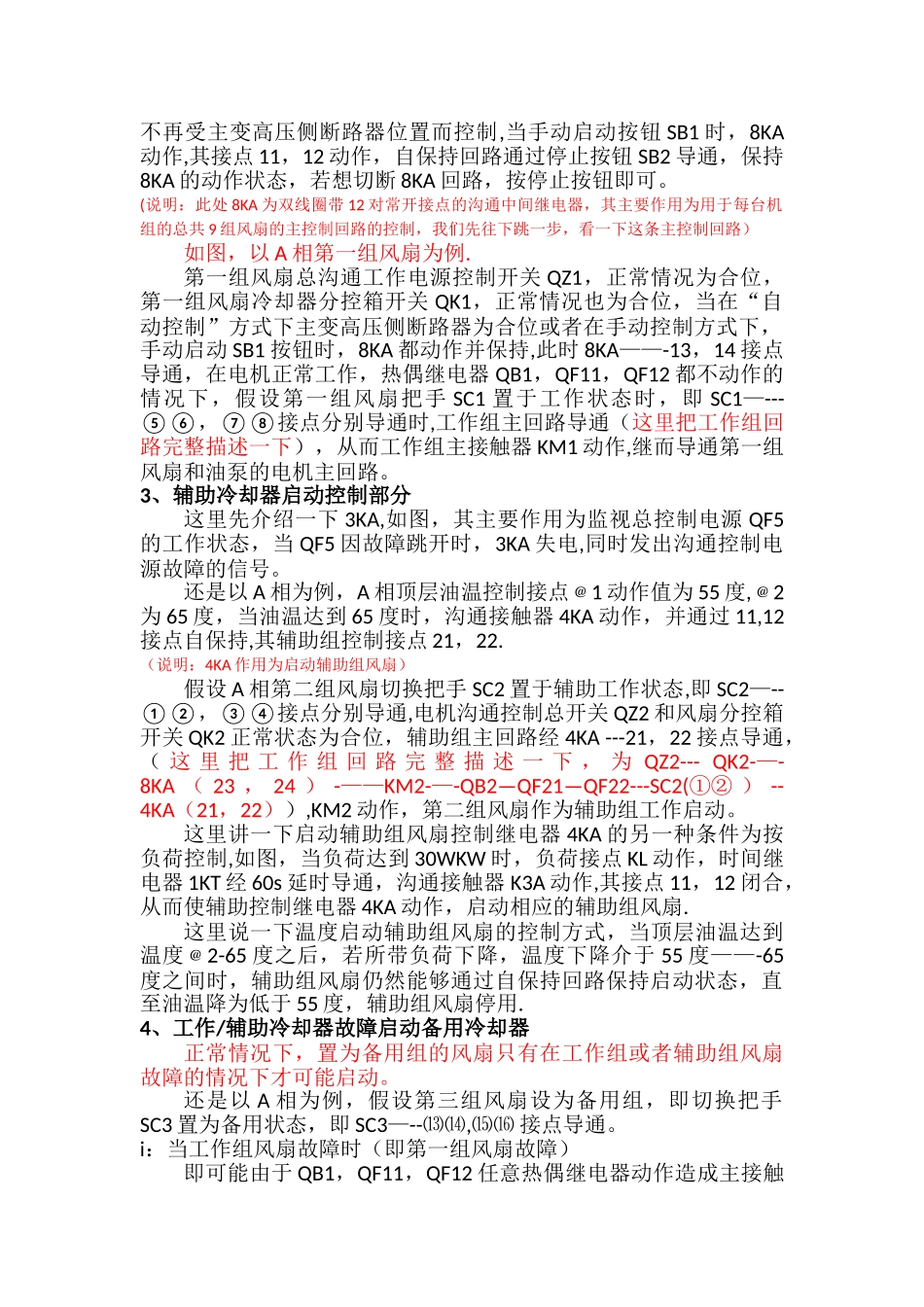

水布垭水力发电厂 主变冷却器控制原理讲课课件编制： 周 毅 部门： 维护部保护班时间： 2025 年 6 月 湖北清江水电开发有限责任公司一、 讲课流程介绍 1、沟通控制部分 ①沟通电源双电源切换回路部分； ②远方、现地控制部分； ③辅助冷却器启动控制部分； ④工作/辅助冷却器故障启动备用冷却器部分； ⑤冷却器故障和油泵故障监视回路2、直流控制部分冷却器全停控制回路（直流回路）3、相关情况说明二、讲课具体内容1、沟通电源双电源控制部分正常情况，相位监视继电器 KV1，KV2 动作，沟通中间继电器1KA，2KA 动作，当切换把手 SA1，置于电源I工作态时，其接点①②，⑤⑥导通,此时，由 1KA———11，12 这对接点导通沟通接触器 1KM 本体回路，1KM 动作，从而接通电源I。此时若电源 I 由于故障跳开，KV1 失电，1KA 失电，1KM 失电，但此时 1KA-13，14 接点返回,1KM—--11，12 接点返回，经过时间继电器 4KT 延时 10s 导通 2KM 本体回路,2KM 主回路接点动作 ,电源自动切换为第 II组。1KA，2KA 各取一对干接点接入 LCU5 现地控制单元，当任意一组电源失电，监控系统会有相应的失电告警,控制柜盘面故障指示灯8HLW/9HLW 灯亮.（由此可以看出，2KM—11,12 和 1KM—11，12 这两对接点起到电气闭锁的作用，其目的是防止 1KM 和 2kM 同时动作，同时接通两路电源形成环流）同理，当切换把手 SA1，置于电源II工作态时，其接点①②,⑤⑥导通，这时电源II为工作组，其原理和故障情况自动切换原理，同上。2、远方现地控制部分我厂主变冷切控制系统，不设远方控制功能，故图中远方现地切换把手 SA2 接点与自动手动切换把手 SA4 接点①相互短接,把手SA2 只具有现地控制功能。正常情况下,沟通控制系统电源断路器 QF5 为合位，当自动/手动切换把手 SA4,置于“自动控制”状态,即①②接点导通，沟通继电器 8KA 的状态，取决于 1KD—13，14 接点的状态，1KD 本体接于直流控制回路（1KD 为直流中间继电器)，如图，1TWJ，2TWJ,3TWJ分别为主变高压侧断路器 A、B、C 三相位置辅助常闭接点，当自投/试验切换把手 SA3 置于“自投”态时，若高压侧开关处于分位时，回路导通,1KD 动作，其 13，14 常闭接点断开，8KA 失电，当开关处于合位时，1KD 失电,但其 13，14 接点导通，8KA 得电动作。当把手 SA4，置于“手动控制”状态时，此时，8KA 的动作状态不再受主变高压侧断路器位置而控制,当...
