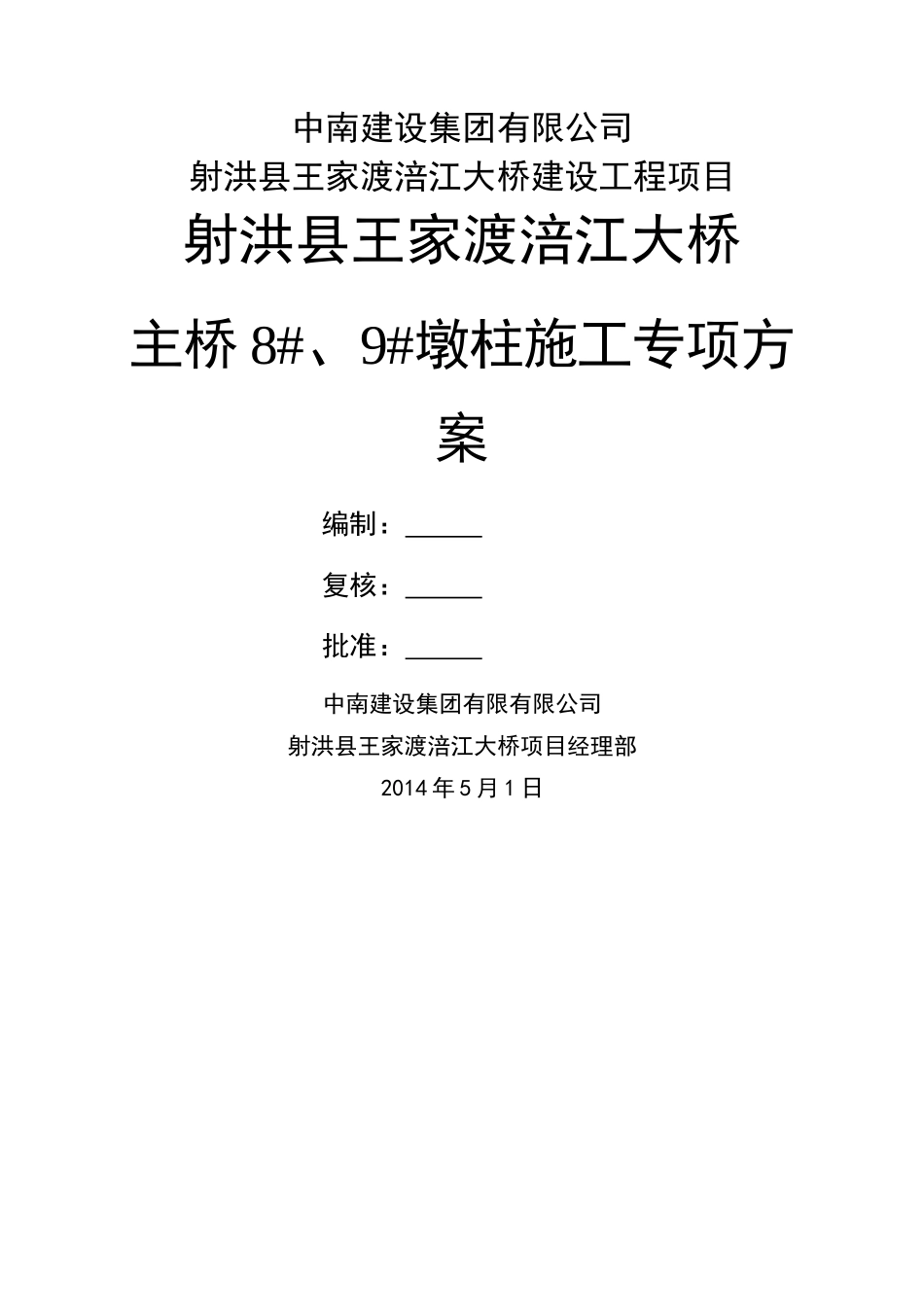

中南建设集团有限公司射洪县王家渡涪江大桥建设工程项目射洪县王家渡涪江大桥主桥 8#、9#墩柱施工专项方案编制： 复核： 批准： 中南建设集团有限有限公司射洪县王家渡涪江大桥项目经理部2014 年 5 月 1 日射洪县王家渡涪江大桥建设工程主桥 8＃、9＃墩墩柱施工专项方案一、编制依据1、交通部标准《公路工程地质勘查法律规范》（JTG C—2025）;2、交通部标准《公路工程技术标准》（JTG B01-2025）;3、《公路桥涵施工技术法律规范》（JTGT F50—2025);4、《公路工程质量检验评定标准》（JTGF80—1-2025）；5、射洪县王家渡涪江大桥两阶段施工图纸和工程地勘报告6、《公路工程质量检验评定标准》（JTGF80—1—2025）；二、工程概况2.1 项目概况 射洪县王家湾涪江大桥项目，由跨江大桥及两岸连接线组成。项目位于射洪县城北王家湾，通过新建王家湾涪江大桥跨江后，北接绵遂高速公路预留的麻柳坪互通，并与射洪至盐亭县际公路相接，南接城北工业区。桥梁起始桩号为：K1+065.322，终止桩号为：K1+711.892，全桥长 646。56。跨径组合为：7×20m(预应力砼简支小箱梁）+70m+120m+70m（连续刚构）+4×30m（预应力砼简支 T 梁)+4×30m（预应力砼简支 T 梁）。麻柳坪岸引桥及连续刚构左侧边跨一部分位于 R=270 的圆曲线上，其余部分均位于直线上。桥面纵坡为 2.9%和—2。1％，桥面设置双向 2%的横坡.主桥为 70m+120m+70m 的连续刚构,主桥下部采纳双薄壁式桥墩，桩基础.麻柳坪岸引桥采纳 7×20m 预应力砼简支小箱梁,桥台采纳肋板式桥台,桩基础。射洪县城岸采纳 8×30m 预应力砼简支 T 梁,下部采纳双柱式桥墩,桩基础.桥台采纳肋板式桥台,桩基础.2。2 主桥墩身概况本工程主桥墩 7#、8#、9#、10＃墩，8＃、9#主墩为双薄壁实心墩，横向宽度 7 米，两端设有直径 1.2m 的圆端,纵向宽度 1。2m.两薄壁间净距 4。6m。薄壁上端设有 0。75＊0.75m 倒角，下端与承台连接。8＃墩墩高 16。257m，9#墩墩高 16.987 m 。7#墩、10#墩交界墩采纳 2.2m＊1.8 m 双柱式实心墩。7#墩墩高 17.419 m ，10＃墩墩高 15.975m.2。3 主要工程数量8#、9#墩身 C40 砼 1507 m3，钢筋 Φ28 为 157169kg、钢筋 Φ25 为 74902kg、钢筋Φ12 为 99843kg。7＃、10#交界墩身 C30 砼 529m3，钢筋 Φ28 为 55507kg、钢筋 Φ12 为 38417kg。三、施工总体布置3。1 施工用水本工程跨越涪江河，生产用水可直接从涪江河流中抽取。...
