事故油池施工方案

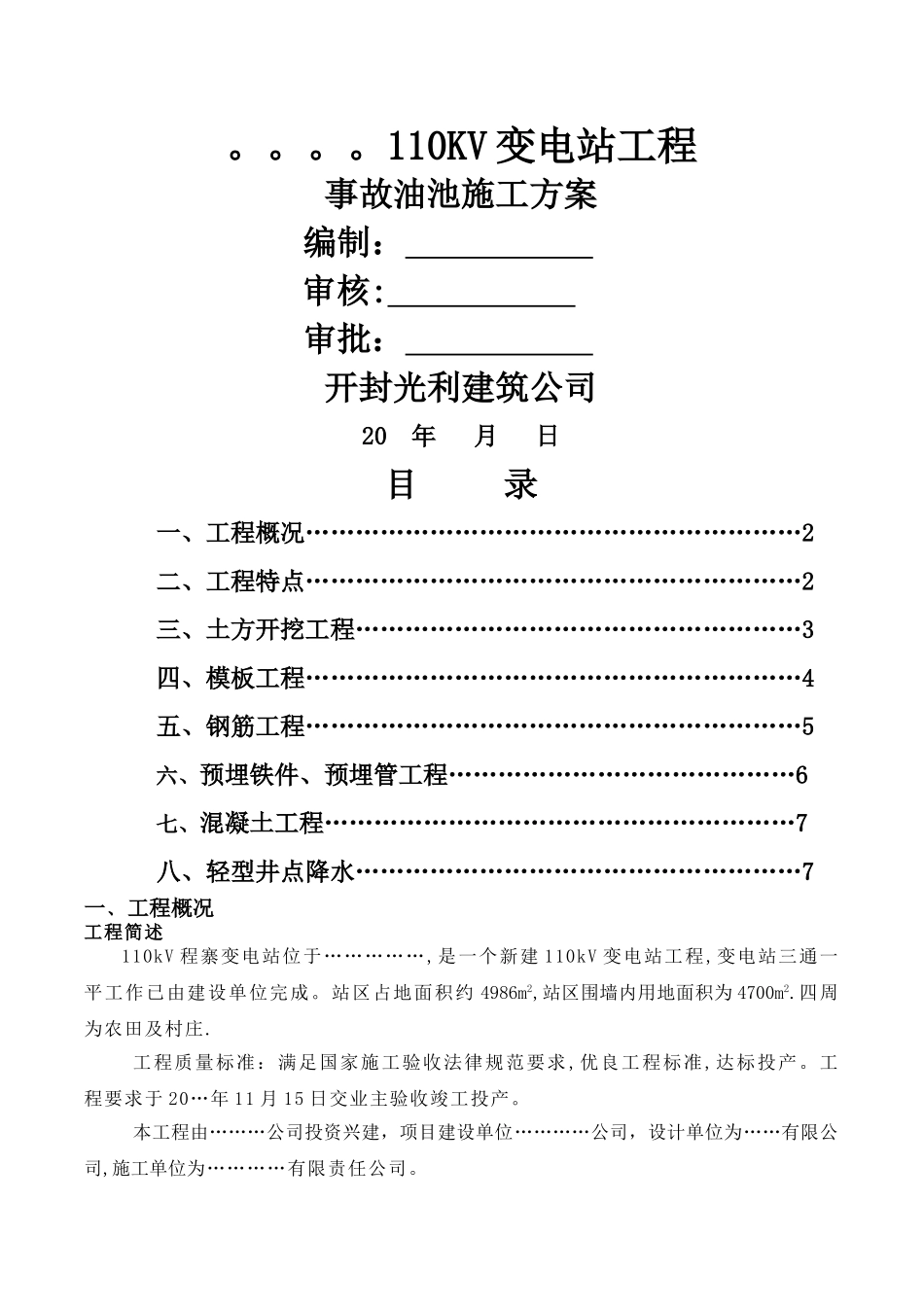

。。。。110KV 变电站工程事故油池施工方案编制： 审核: 审批： 开封光利建筑公司20 年 月 日目 录一、工程概况……………………………………………………2二、工程特点……………………………………………………2三、土方开挖工程………………………………………………3四、模板工程……………………………………………………4五、钢筋工程……………………………………………………5六、预埋铁件、预埋管工程……………………………………6七、混凝土工程…………………………………………………7八、轻型井点降水………………………………………………7一﹑工程概况工程简述110kV 程寨变电站位于……………,是一个新建 110kV 变电站工程,变电站三通一平工作已由建设单位完成。站区占地面积约 4986m2,站区围墙内用地面积为 4700m2.四周为农田及村庄.工程质量标准：满足国家施工验收法律规范要求 ,优良工程标准,达标投产。工程要求于 20…年 11 月 15 日交业主验收竣工投产。本工程由………公司投资兴建，项目建设单位…………公司，设计单位为……有限公司,施工单位为…………有限责任公司。工程承包范围 (土建部分）：建筑物有主控楼 ,构筑物有 110kV 构支架及基础、110 千伏设备支架及基础、主变构支架及基础、事故油池、独立避雷针基础、围墙及大门、站内道路、电缆沟、站区排水等。交通情况该工程位于…………区内，站内外道路畅通,运输条件完全满足要求。二、工程特点设计特点 本工程设事故油池一座,通过铸铁排油管与主变压器油坑连接。事故油池位于＃2、＃3 主变北侧,圆形事故油池中心与主变中轴线相距 10。0 米.事故油池内壁直径3。8 米，外壁直径 4。3 米，油池壁厚 0.25 米.事故油池的结构尺寸为 4。35 米,既需要从场地标高(-1。10 米）挖下 4.15 米，油池底板上表面标高为场地标高—4.90 米。如下图:三、土方开挖工程测量定位放线1、应根据场地围墙轴线控制桩,放线事故油池中心，根据场地标高基准点定标高水准点，并设立相应的轴线、标高控制点.2、线应注意已经完成构筑物复核,保证各轴线、标高的相互衔接协调、测量放线后如有矛盾应及时与设计联系、解决有关问题。3、置测量控制网：我们按设计总图和沉井平面布置要求设置测量控制和水准基点，进行定位放线，定出沉井中心轴线和基坑轮廓线，作为沉井制作和下沉定位的依据。4、所使用的经纬仪、钢卷尺、水准仪、塔尺等测量工具，必须在使用前进...
