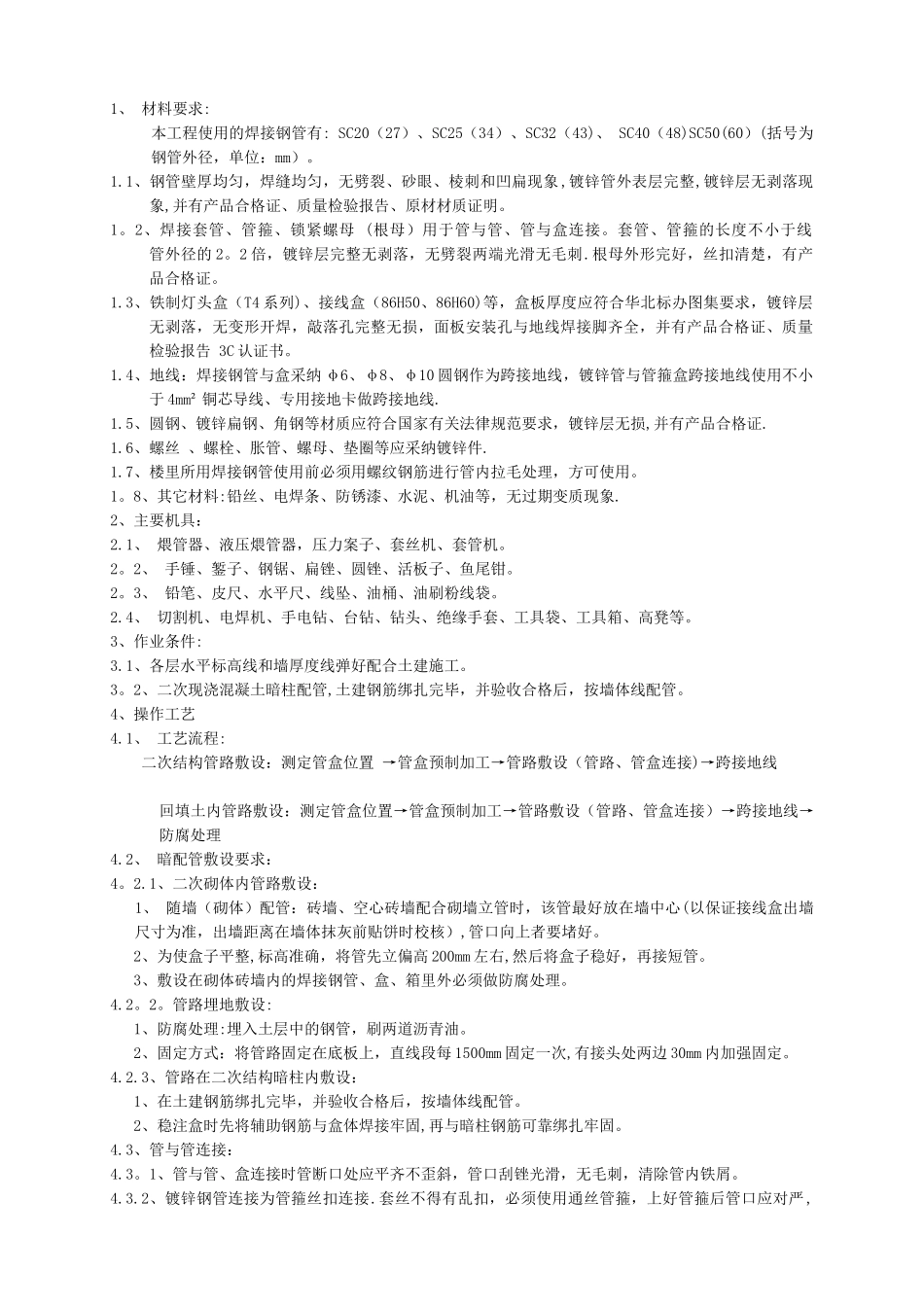

二次结构配管技术交底

1、 材料要求:本工程使用的焊接钢管有: SC20（27）、SC25（34）、SC32（43)、 SC40（48)SC50(60）(括号为钢管外径，单位：mm）。1.1、钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象 ,镀锌管外表层完整,镀锌层无剥落现象,并有产品合格证、质量检验报告、原材材质证明。 1。2、焊接套管、管箍、锁紧螺母 (根母）用于管与管、管与盒连接。套管、管箍的长度不小于线 管外径的 2。2 倍，镀锌层完整无剥落，无劈裂两端光滑无毛刺.根母外形完好，丝扣清楚，有产品合格证。1.3、铁制灯头盒（T4 系列)、接线盒（86H50、86H60)等，盒板厚度应符合华北标办图集要求，镀锌层无剥落，无变形开焊，敲落孔完整无损，面板安装孔与地线焊接脚齐全，并有产品合格证、质量检验报告 3C 认证书。1.4、地线：焊接钢管与盒采纳 φ6、φ8、φ10 圆钢作为跨接地线，镀锌管与管箍盒跨接地线使用不小于 4mm² 铜芯导线、专用接地卡做跨接地线.1.5、圆钢、镀锌扁钢、角钢等材质应符合国家有关法律规范要求，镀锌层无损,并有产品合格证.1.6、螺丝 、螺栓、胀管、螺母、垫圈等应采纳镀锌件.1.7、楼里所用焊接钢管使用前必须用螺纹钢筋进行管内拉毛处理，方可使用。 1。8、其它材料:铅丝、电焊条、防锈漆、水泥、机油等，无过期变质现象.2、主要机具：2.1、 煨管器、液压煨管器，压力案子、套丝机、套管机。2。2、 手锤、錾子、钢锯、扁锉、圆锉、活板子、鱼尾钳。2。3、 铅笔、皮尺、水平尺、线坠、油桶、油刷粉线袋。2.4、 切割机、电焊机、手电钻、台钻、钻头、绝缘手套、工具袋、工具箱、高凳等。3、作业条件:3.1、各层水平标高线和墙厚度线弹好配合土建施工。3。2、二次现浇混凝土暗柱配管,土建钢筋绑扎完毕，并验收合格后，按墙体线配管。4、操作工艺4.1、 工艺流程:二次结构管路敷设：测定管盒位置 →管盒预制加工→管路敷设（管路、管盒连接)→跨接地线 回填土内管路敷设：测定管盒位置→管盒预制加工→管路敷设（管路、管盒连接）→跨接地线→防腐处理 4.2、 暗配管敷设要求： 4。2.1、二次砌体内管路敷设：1、 随墙（砌体）配管：砖墙、空心砖墙配合砌墙立管时，该管最好放在墙中心(以保证接线盒出墙 尺寸为准，出墙距离在墙体抹灰前贴饼时校核）,管口向上者要堵好。2、为使盒子平整,标高准确，将管先立偏高 200mm 左右,然后将盒子稳好，再接短管。3、敷设在砌体砖墙内的焊接钢管、盒、箱里外必须做防腐处理。4.2。2。管路埋地...
