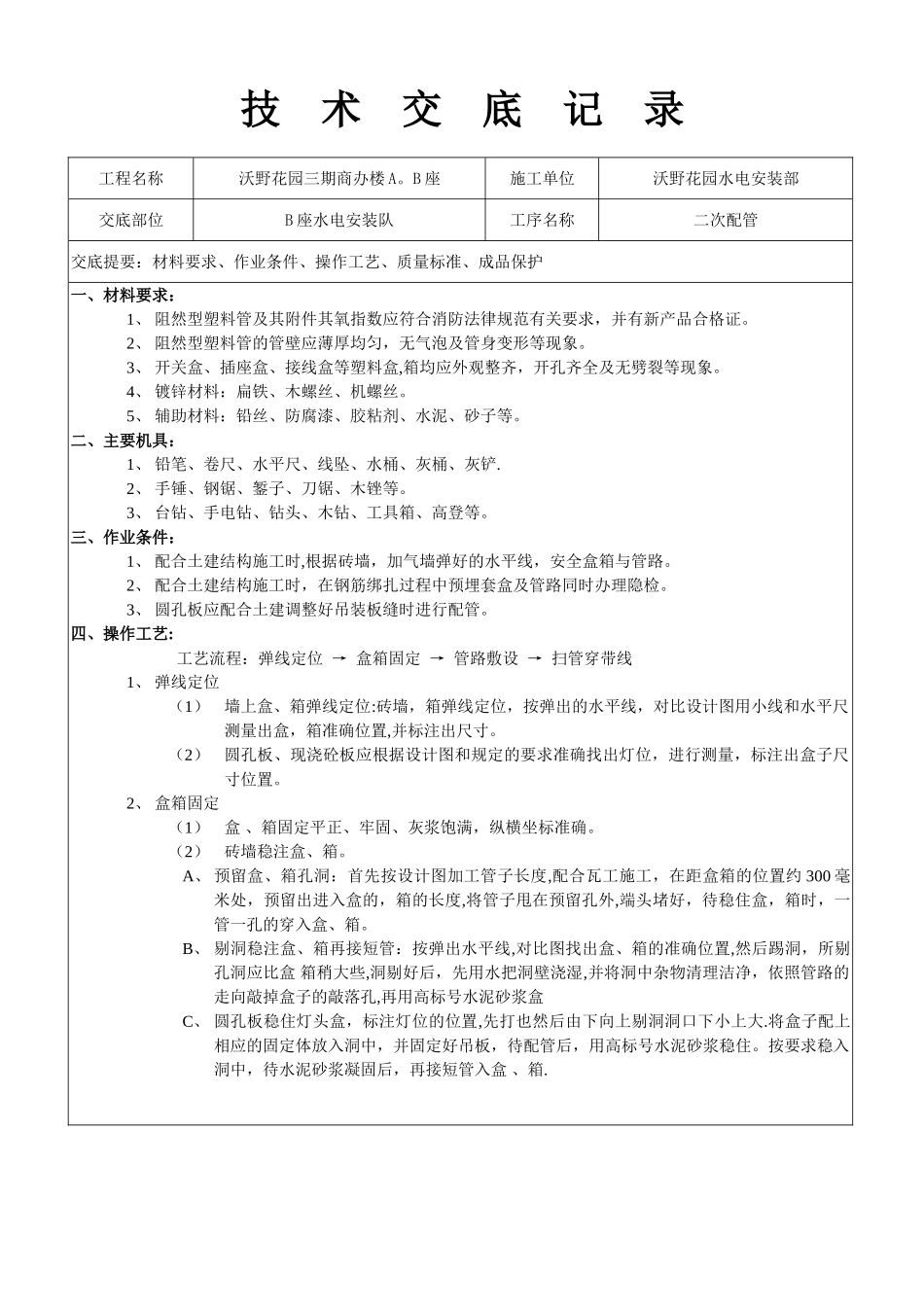

技 术 交 底 记 录 工程名称沃野花园三期商办楼 A。B 座施工单位沃野花园水电安装部交底部位B 座水电安装队工序名称二次配管交底提要：材料要求、作业条件、操作工艺、质量标准、成品保护一、材料要求： 1、 阻然型塑料管及其附件其氧指数应符合消防法律规范有关要求，并有新产品合格证。2、 阻然型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。3、 开关盒、插座盒、接线盒等塑料盒,箱均应外观整齐，开孔齐全及无劈裂等现象。4、 镀锌材料：扁铁、木螺丝、机螺丝。5、 辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等。二、主要机具：1、 铅笔、卷尺、水平尺、线坠、水桶、灰桶、灰铲.2、 手锤、钢锯、錾子、刀锯、木锉等。3、 台钻、手电钻、钻头、木钻、工具箱、高登等。三、作业条件：1、 配合土建结构施工时,根据砖墙，加气墙弹好的水平线，安全盒箱与管路。2、 配合土建结构施工时，在钢筋绑扎过程中预埋套盒及管路同时办理隐检。3、 圆孔板应配合土建调整好吊装板缝时进行配管。四、操作工艺:工艺流程：弹线定位 → 盒箱固定 → 管路敷设 → 扫管穿带线1、 弹线定位（1）墙上盒、箱弹线定位:砖墙，箱弹线定位，按弹出的水平线，对比设计图用小线和水平尺测量出盒，箱准确位置,并标注出尺寸。（2）圆孔板、现浇砼板应根据设计图和规定的要求准确找出灯位，进行测量，标注出盒子尺寸位置。2、 盒箱固定（1）盒 、箱固定平正、牢固、灰浆饱满，纵横坐标准确。（2）砖墙稳注盒、箱。A、 预留盒、箱孔洞：首先按设计图加工管子长度,配合瓦工施工，在距盒箱的位置约 300 毫米处，预留出进入盒的，箱的长度,将管子甩在预留孔外,端头堵好，待稳住盒，箱时，一管一孔的穿入盒、箱。B、 剔洞稳注盒、箱再接短管：按弹出水平线,对比图找出盒、箱的准确位置,然后踢洞，所剔孔洞应比盒 箱稍大些,洞剔好后，先用水把洞壁浇湿,并将洞中杂物清理洁净，依照管路的走向敲掉盒子的敲落孔,再用高标号水泥砂浆盒 C、 圆孔板稳住灯头盒，标注灯位的位置,先打也然后由下向上剔洞洞口下小上大.将盒子配上相应的固定体放入洞中，并固定好吊板，待配管后，用高标号水泥砂浆稳住。按要求稳入洞中，待水泥砂浆凝固后，再接短管入盒 、箱. 3、管路敷设（3）配管要求:A、 硬质塑料管的连接可采纳套管粘结法和专用端头进行连接，套管的长度不应小于管直径的三倍，接口处应该用胶粘剂接牢固。B、 敷设管路时，应尽量减少弯曲，...
