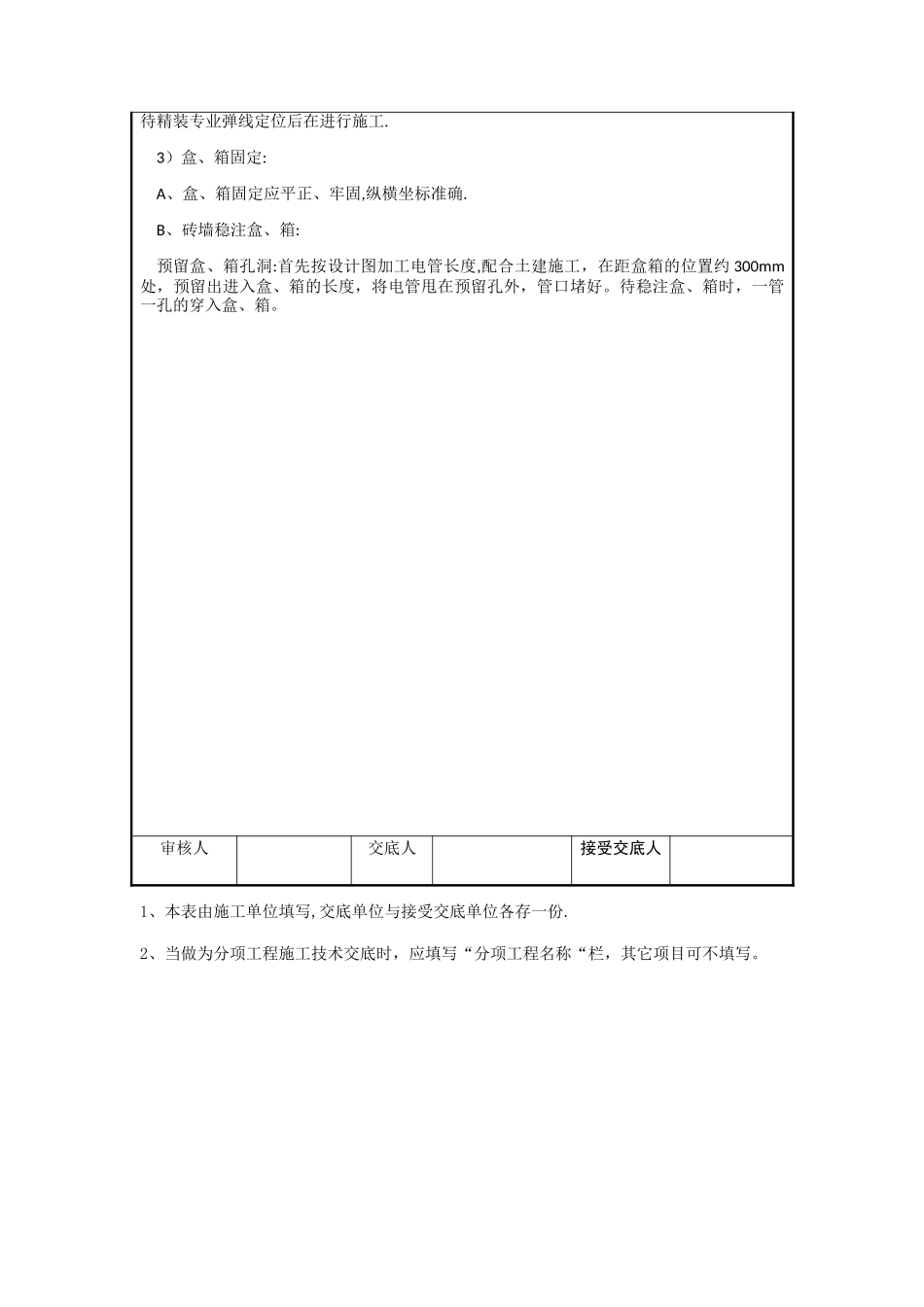

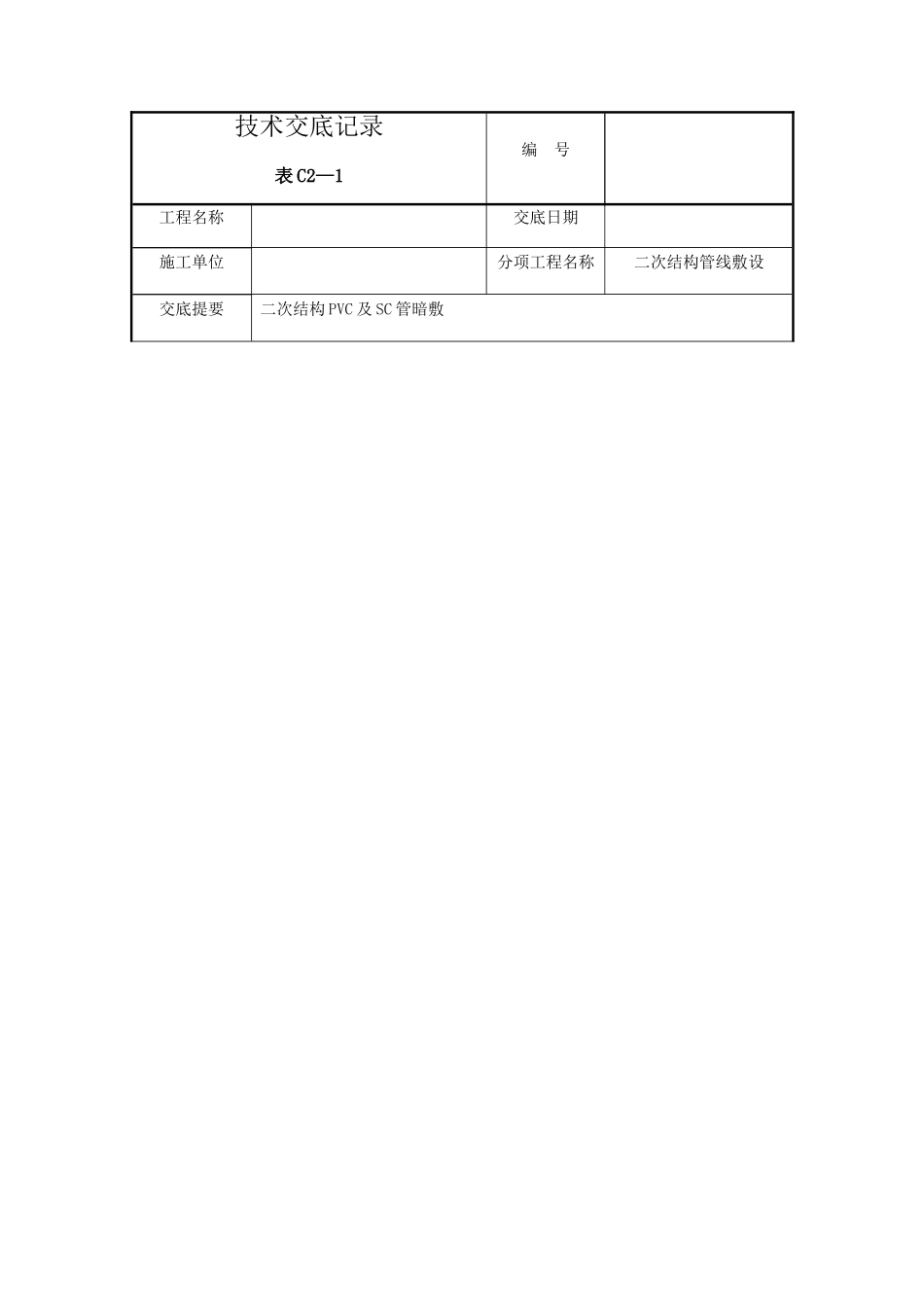

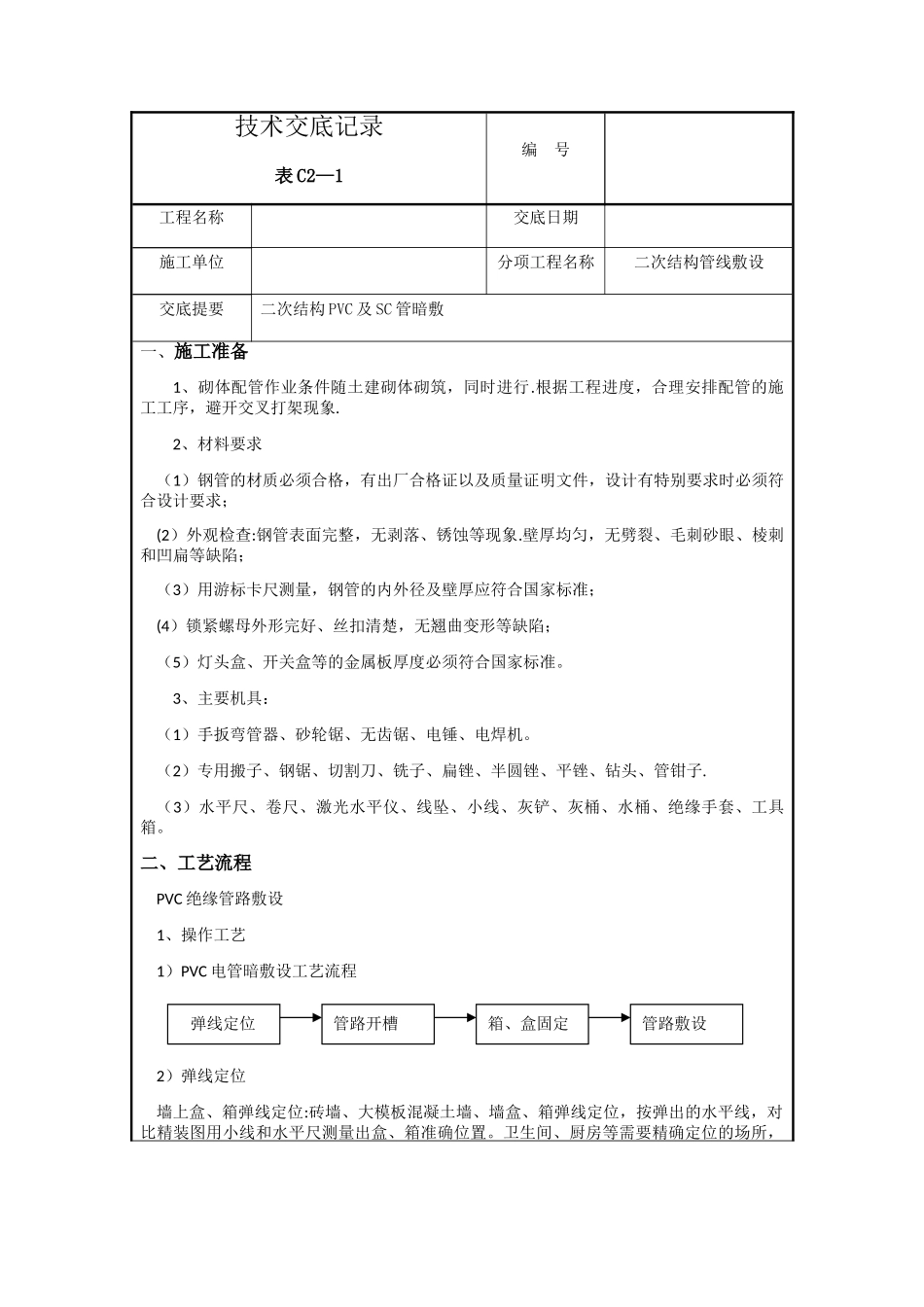

技术交底记录表 C2—1编 号工程名称交底日期施工单位分项工程名称二次结构管线敷设交底提要二次结构 PVC 及 SC 管暗敷一、施工准备1、砌体配管作业条件随土建砌体砌筑，同时进行.根据工程进度，合理安排配管的施工工序，避开交叉打架现象.2、材料要求（1）钢管的材质必须合格，有出厂合格证以及质量证明文件，设计有特别要求时必须符合设计要求；(2）外观检查:钢管表面完整，无剥落、锈蚀等现象.壁厚均匀，无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）用游标卡尺测量，钢管的内外径及壁厚应符合国家标准；(4）锁紧螺母外形完好、丝扣清楚，无翘曲变形等缺陷；（5）灯头盒、开关盒等的金属板厚度必须符合国家标准。3、主要机具：（1）手扳弯管器、砂轮锯、无齿锯、电锤、电焊机。（2）专用搬子、钢锯、切割刀、铣子、扁锉、半圆锉、平锉、钻头、管钳子.（3）水平尺、卷尺、激光水平仪、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具箱。二、工艺流程PVC 绝缘管路敷设1、操作工艺1）PVC 电管暗敷设工艺流程2）弹线定位墙上盒、箱弹线定位:砖墙、大模板混凝土墙、墙盒、箱弹线定位，按弹出的水平线，对比精装图用小线和水平尺测量出盒、箱准确位置。卫生间、厨房等需要精确定位的场所， 弹线定位管路开槽箱、盒固定管路敷设1、本表由施工单位填写,交底单位与接受交底单位各存一份.2、当做为分项工程施工技术交底时，应填写“分项工程名称“栏，其它项目可不填写。待精装专业弹线定位后在进行施工.3）盒、箱固定:A、盒、箱固定应平正、牢固,纵横坐标准确.B、砖墙稳注盒、箱:预留盒、箱孔洞:首先按设计图加工电管长度,配合土建施工，在距盒箱的位置约 300mm处，预留出进入盒、箱的长度，将电管甩在预留孔外，管口堵好。待稳注盒、箱时，一管一孔的穿入盒、箱。审核人交底人接受交底人技术交底记录表 C2—1编 号工程名称交底日期施工单位分项工程名称二次结构管线敷设交底提要二次结构 PVC 及 SC 管暗敷1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做为分项工程施工技术交底时,应填写“分项工程名称“栏,其它项目可不填写。剔洞稳注盒、箱，再接短管：按弹出的水平线,对比精装修图找出盒箱的准确位置,然后剔洞,所剔孔洞应比盒、箱稍大.洞剔好后,用水把洞内四壁浇湿，并将洞中杂物清理洁净.依照管路的走向敲掉盒子的敲落孔，再用混凝土将盒、箱稳入洞中，待混凝土凝固后，再接短管入盒、箱。2、配管要求1）PVC 绝缘导...
