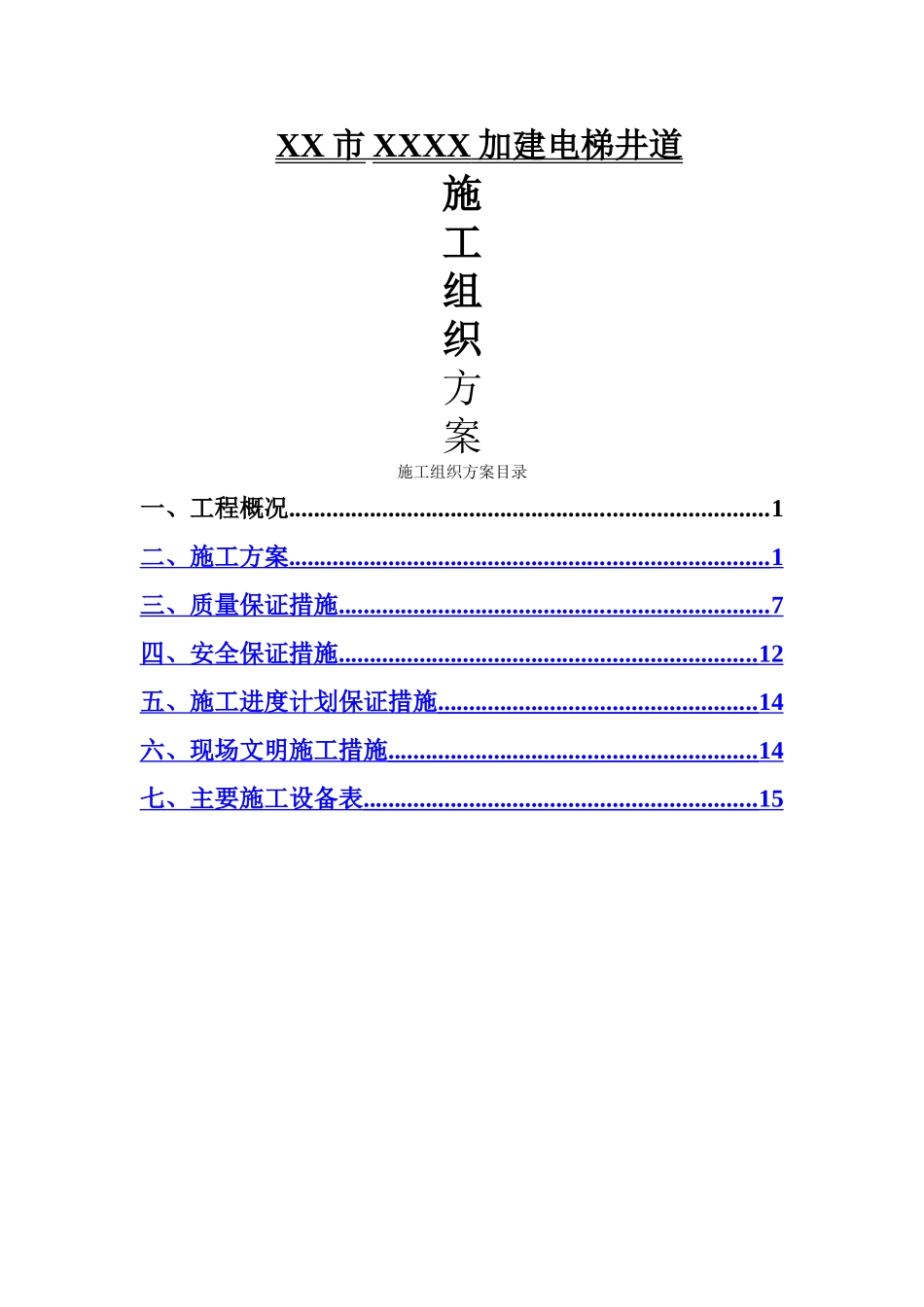

XX 市 XXXX 加建电梯井道 施工组织方案施工组织方案目录一、工程概况.............................................................................1二、施工方案 ............................................................................. 1 三、质量保证措施 ..................................................................... 7 四、安全保证措施 ................................................................... 12 五、施工进度计划保证措施 ................................................... 14 六、现场文明施工措施 ........................................................... 14 七、主要施工设备表 ............................................................... 15 一、工程概况1、施施工场地点： XXXX 2、业 主: 3、设计单位: 概况：电梯井架为钢井架，钢架高度 37.9m，井架钢柱为钢管 Φ219*8，钢梁为钢管 Φ165*5.0、Φ140*5.0、Φ140*3.0。钢架与原建筑每层设置一道附墙连接。以 8+8 钢化夹胶玻璃为外封幕墙,内分隔幕墙为 5+5 钢化夹胶玻璃.电梯外边使用铝塑板修边修口二、施工方案A．钢井架施工组织及部署1、安装需用机具根据井架安装要求，结合施工实际需要，安装现场须配备的施工机具及材料清单如下：名称数量备注活动扳手2 个呆扳手4 把梅花扳手4 把电工工具2 套铁锤1 个6＃麻绳2 条安全带5 副经纬仪1 台平水尺1 把2、安装前的准备工作1）清理场地,对影响正常安装的障碍物清理拆除。2)安装焊接架体前，对主要结构材料进行检查，如发现变形锈蚀严重,螺栓孔位置不对时,应先进行修整或更换.3)检查钢丝绳有无断股，锈蚀及绳芯缺油等质量问题,检查长度是否足够.4)检查卷扬机的离合器、制动器是否符合装配规定，变速箱油位是否正常5)检查附墙架的架设位置与建筑物的预埋锚固件是否正确配套。6）检查基础的位置和地脚螺栓的位置是否符合要求.3、井架安装 安装井架前，保证地脚螺栓的垂直度和露出基面 60—80 毫米等要求；待地基干固后，才可安装。 1、安装程序i.将井架的柱脚钢板通过钢板底的调平螺栓调水平,点焊于地基四角的柱脚钢板相应的位置上，作为钢柱定位之用。用经纬仪校正钢柱垂直后将钢柱与柱脚钢板点焊，根据图纸，在钢柱相应位置焊接上第一道钢梁,再次检查钢柱垂直度和钢梁水平，确认无误后将柱脚和钢梁与柱的连接口焊满.ii.每隔 2m ...
