互换性与测量技术重点知识点总结

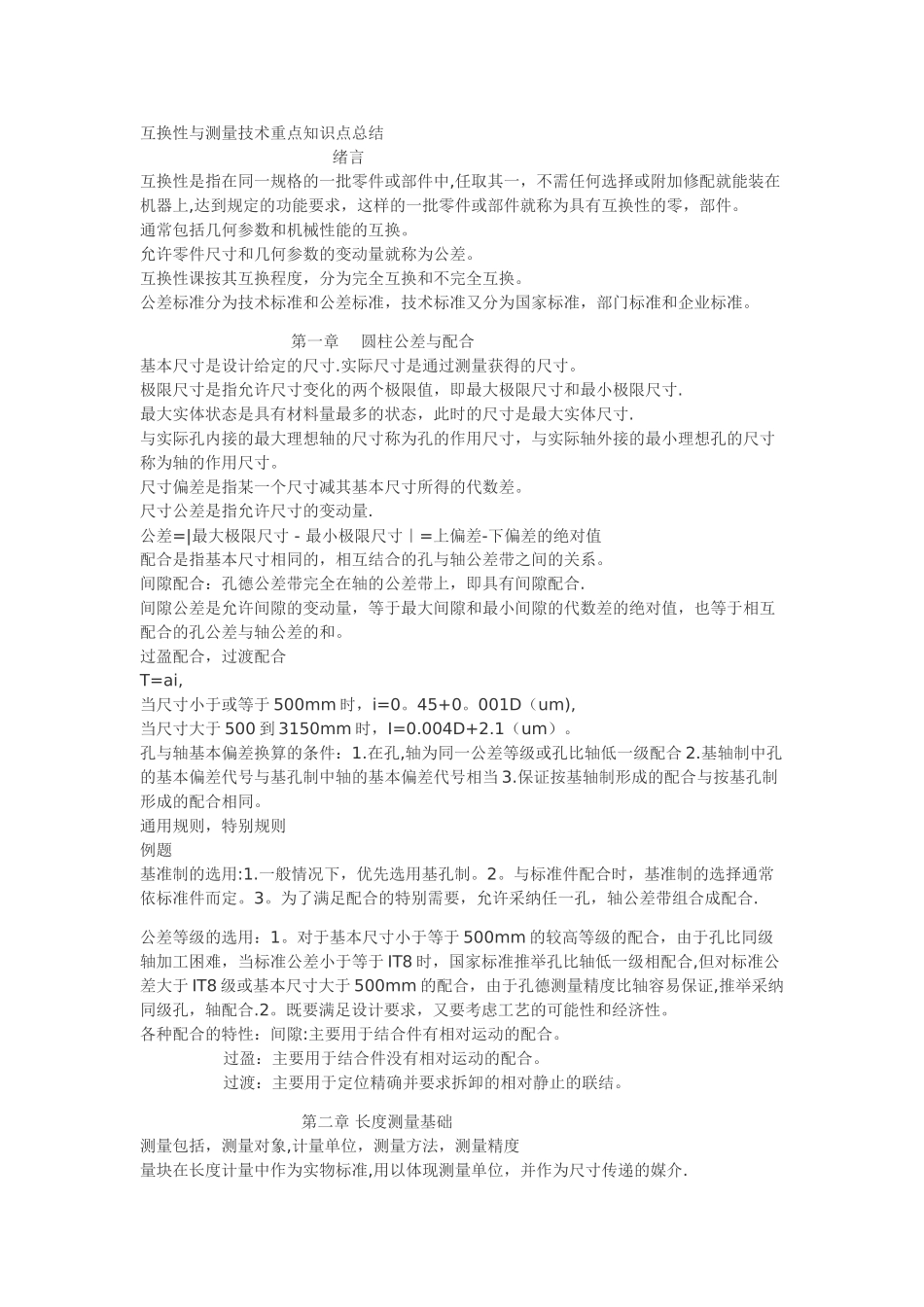

互换性与测量技术重点知识点总结 绪言互换性是指在同一规格的一批零件或部件中,任取其一，不需任何选择或附加修配就能装在机器上,达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零，部件。通常包括几何参数和机械性能的互换。允许零件尺寸和几何参数的变动量就称为公差。互换性课按其互换程度，分为完全互换和不完全互换。公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。 第一章 圆柱公差与配合基本尺寸是设计给定的尺寸.实际尺寸是通过测量获得的尺寸。极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸.最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸.与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。尺寸公差是指允许尺寸的变动量.公差=|最大极限尺寸 - 最小极限尺寸｜=上偏差-下偏差的绝对值配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合.间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，也等于相互配合的孔公差与轴公差的和。过盈配合，过渡配合T=ai,当尺寸小于或等于 500mm 时，i=0。45+0。001D（um),当尺寸大于 500 到 3150mm 时，I=0.004D+2.1（um）。孔与轴基本偏差换算的条件：1.在孔,轴为同一公差等级或孔比轴低一级配合 2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当 3.保证按基轴制形成的配合与按基孔制形成的配合相同。通用规则，特别规则例题基准制的选用:1.一般情况下，优先选用基孔制。2。与标准件配合时，基准制的选择通常依标准件而定。3。为了满足配合的特别需要，允许采纳任一孔，轴公差带组合成配合.公差等级的选用：1。对于基本尺寸小于等于 500mm 的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于 IT8 时，国家标准推举孔比轴低一级相配合,但对标准公差大于 IT8 级或基本尺寸大于 500mm 的配合，由于孔德测量精度比轴容易保证,推举采纳同级孔，轴配合.2。既要满足设计要求，又要考虑工艺的可能性和经济性。各种配合的特性：间隙:主要用于结合件有相对运动的配合。 过盈：主要用于结合件没有相对运动的配合。 过渡：主要用于定位精确并要求拆卸的相对静止的联结。 第二章 长度测...
