五星酒店热水方案VIP专享

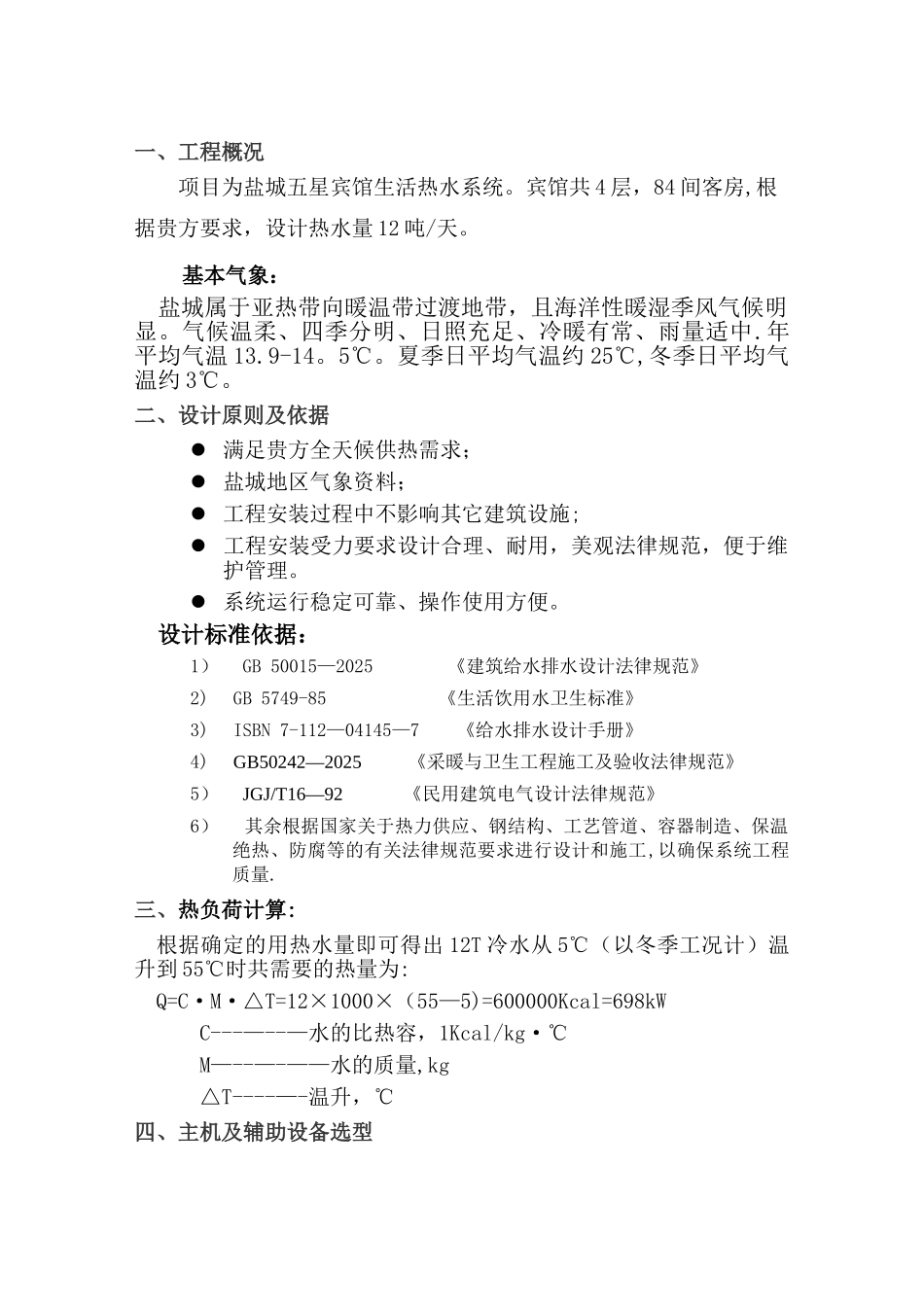

一、工程概况项目为盐城五星宾馆生活热水系统。宾馆共 4 层，84 间客房,根据贵方要求，设计热水量 12 吨/天。基本气象： 盐城属于亚热带向暖温带过渡地带，且海洋性暖湿季风气候明显。气候温柔、四季分明、日照充足、冷暖有常、雨量适中.年平均气温 13.9-14。5℃。夏季日平均气温约 25℃,冬季日平均气温约 3℃。二、设计原则及依据l 满足贵方全天候供热需求；l 盐城地区气象资料；l 工程安装过程中不影响其它建筑设施;l 工程安装受力要求设计合理、耐用，美观法律规范，便于维护管理。l 系统运行稳定可靠、操作使用方便。设计标准依据：1） GB 50015—2025 《建筑给水排水设计法律规范》2) GB 5749-85 《生活饮用水卫生标准》3) ISBN 7-112—04145—7 《给水排水设计手册》4) GB50242—2025 《采暖与卫生工程施工及验收法律规范》5） JGJ/T16—92 《民用建筑电气设计法律规范》6） 其余根据国家关于热力供应、钢结构、工艺管道、容器制造、保温绝热、防腐等的有关法律规范要求进行设计和施工,以确保系统工程质量.三、热负荷计算:根据确定的用热水量即可得出 12T 冷水从 5℃（以冬季工况计）温升到 55℃时共需要的热量为:Q=C·M·△T=12×1000×（55—5)=600000Kcal=698kW C---—--—水的比热容，1Kcal/kg·℃ M—--—-——水的质量,kg △T----—-温升，℃四、主机及辅助设备选型1。主机选型热泵选型温度:环境温度 5℃热水加热时间：18h热损耗系数：1。05 初选纽恩泰空气源热泵热水机组 NERS—G5（NERS-G5 的额定制热量为 19。7kw/h.环境温度 5℃，冷水进水温度 5℃时的制热量约为13.5kw/h。)，运行时间 18 小时满足需求,则所需台数：N=698×1。05/(13。5×18)=3 台 初选 NERS—G5 3 台型号NERS-G5制热量KW19.7制热额定功率KW4.69热水产量L/h420电源规格380V/3N~ 50HZ运行控制 远程液晶控制压缩机数量台1制冷剂种类 R22水路系统最高出水温度℃60水侧换热器 纽恩泰高效换热器循环进水管管径 DN25循环出水管管径 DN25循环水流量m3/h4进出水压降kPa35空气侧形式 轴流电动功率W370出风形式 顶出风空气侧换热器波纹翅片式主机外形尺寸长mm850宽mm850高mm1100质量Kg165噪声dB（A)602.水箱的选择由于宾馆为全天侯供水,水箱容量需满足最高峰用水量，本方案选取水箱总容量 12 吨.3。机组循环水泵的选择机组、水箱拟置于同一个平面，3 台机组共用一台循环泵。水泵：扬程：约 15m；流量：15m3/h...
