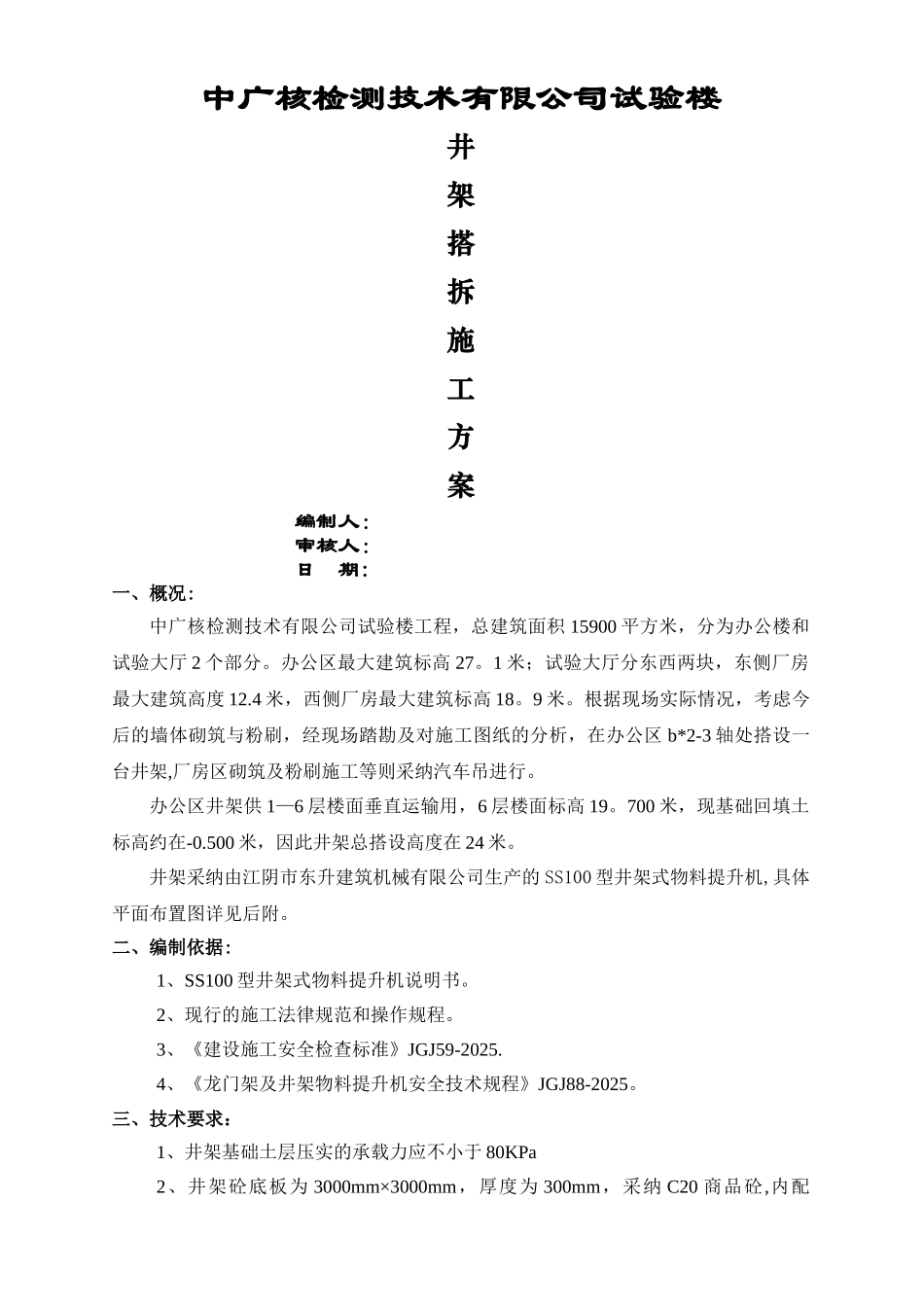

井架搭设、拆除施工方案

中广核检测技术有限公司试验楼井架搭拆施工方案 编制人：审核人：日 期: 一、概况:中广核检测技术有限公司试验楼工程，总建筑面积 15900 平方米，分为办公楼和试验大厅 2 个部分。办公区最大建筑标高 27。1 米；试验大厅分东西两块，东侧厂房最大建筑高度 12.4 米，西侧厂房最大建筑标高 18。9 米。根据现场实际情况，考虑今后的墙体砌筑与粉刷，经现场踏勘及对施工图纸的分析，在办公区 b*2-3 轴处搭设一台井架,厂房区砌筑及粉刷施工等则采纳汽车吊进行。办公区井架供 1—6 层楼面垂直运输用，6 层楼面标高 19。700 米，现基础回填土标高约在-0.500 米，因此井架总搭设高度在 24 米。井架采纳由江阴市东升建筑机械有限公司生产的 SS100 型井架式物料提升机,具体平面布置图详见后附。二、编制依据:1、SS100 型井架式物料提升机说明书。2、现行的施工法律规范和操作规程。3、《建设施工安全检查标准》JGJ59-2025.4、《龙门架及井架物料提升机安全技术规程》JGJ88-2025。三、技术要求：1、井架基础土层压实的承载力应不小于 80KPa2、井架砼底板为 3000mm×3000mm，厚度为 300mm，采纳 C20 商品砼,内配F8@200 双层双向新三级钢筋。3、预埋件为 M20 地脚螺栓,埋入基础 250mm，其公差度不大于 1.5mm,垂直度偏差不大于 3/1000.（具体详见附页）4、基础表面平整，水平偏差不大于 5mm。5、基础可靠接地，周围设置排水沟,保证不积水。6、根据井架设计和说明书，额定起重量为 1000kg.7、基础钢筋应有质量保证书及复试报告。钢筋绑扎完成后，请监理及司有关部门会同进行隐蔽验收。8、钢筋验收合格后，进行砼浇筑，按要求留置试块。试块一组 28 天强度，标准养护。砼使用商品砼，浇筑时必须提供配合比通知单和相关材料检测报告。四、施工准备：1、工程技术人员应与项目经理，井架安装班长等进行现场踏勘，对井架的搭设位置、搭设高度和卷扬机的位置及固定方法，作详细商讨后确定方案。2、工程技术人员根据施工需要提出要料计划，由材料部门负责采购设备，并在指定日期进场，生产物料提升机的企业，其产品要有质保书、合格证必须取得市级建筑安全监督管理部门颁发的准用证。3、工程技术人员根据施工方案应对操作人员作详细安装安全技术交底。4、井架搭设前，工程技术人员应对井架位置、卷扬机位置及相应固定;拉环位置进行弹线标出，并派专人负责。五、安装人员：由专业搭设公司长期施工持有效证件的操作人员进行搭设....
