井架搭设、拆除施工方案1

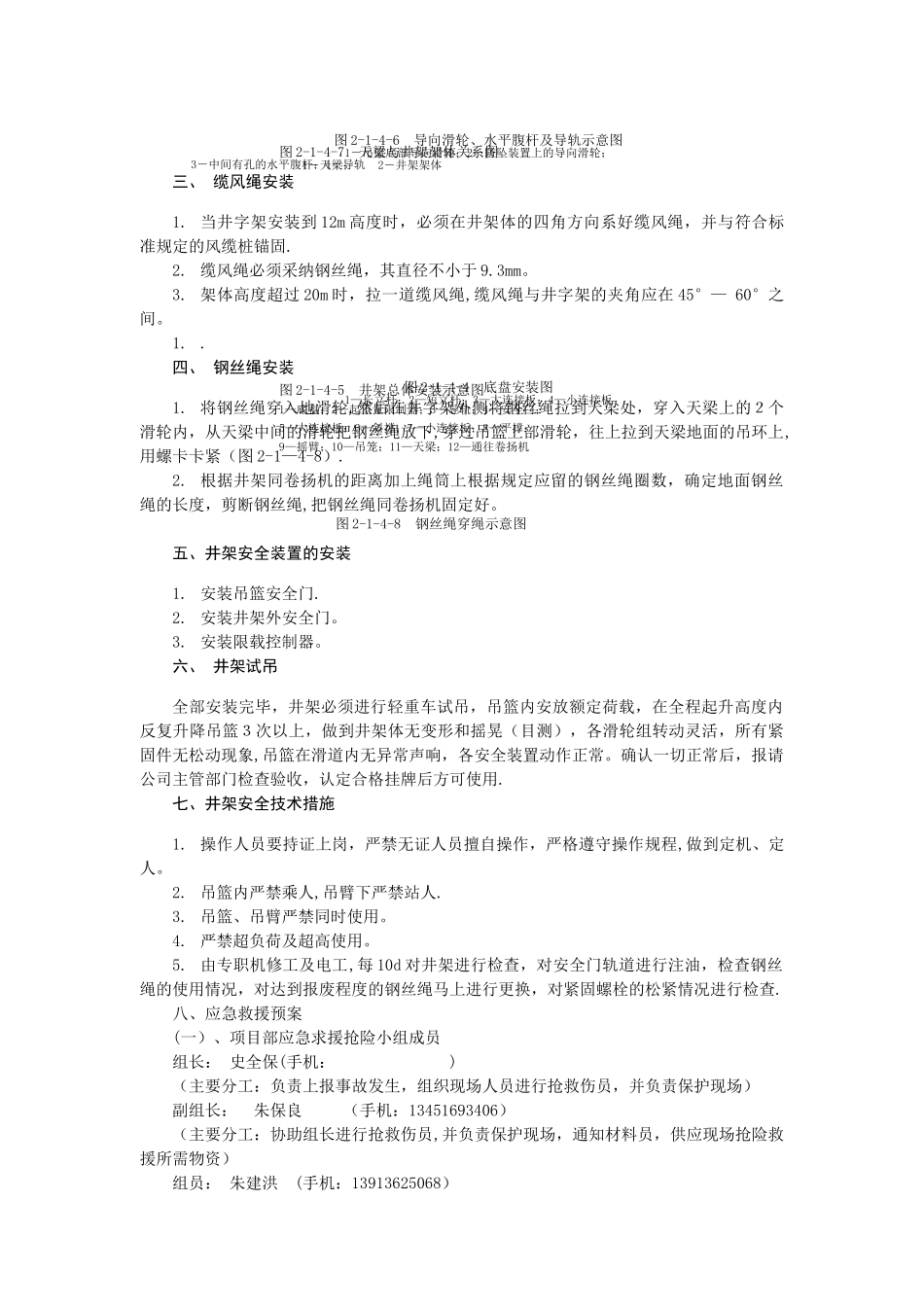

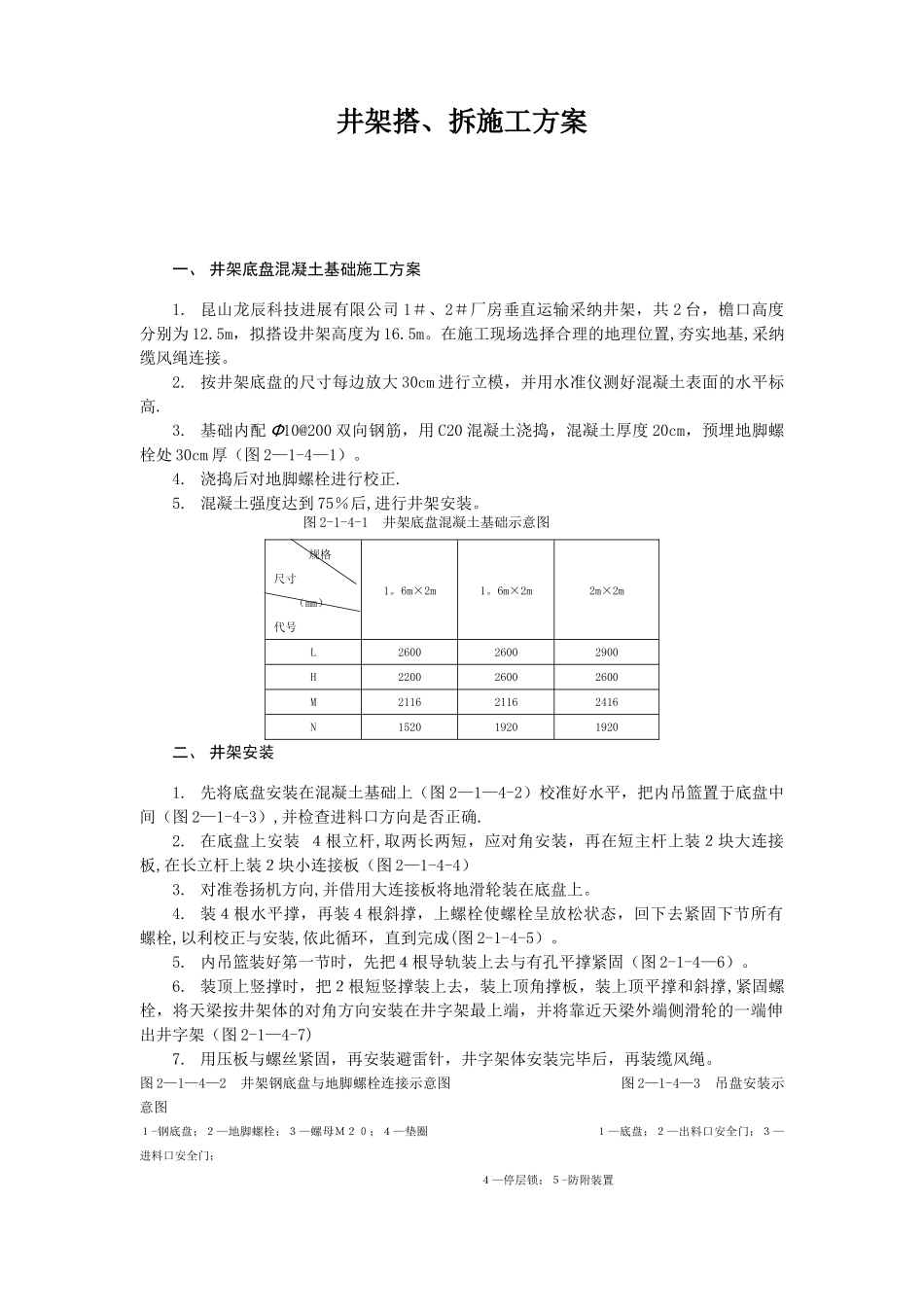

井架搭、拆施工方案一、 井架底盘混凝土基础施工方案1. 昆山龙辰科技进展有限公司 1＃、2＃厂房垂直运输采纳井架，共 2 台，檐口高度分别为 12.5m，拟搭设井架高度为 16.5m。在施工现场选择合理的地理位置,夯实地基,采纳缆风绳连接。2. 按井架底盘的尺寸每边放大 30cm 进行立模，并用水准仪测好混凝土表面的水平标高.3. 基础内配 Φ10@200 双向钢筋，用 C20 混凝土浇捣，混凝土厚度 20cm，预埋地脚螺栓处 30cm 厚（图 2—1-4—1）。4. 浇捣后对地脚螺栓进行校正.5. 混凝土强度达到 75％后,进行井架安装。规格尺寸（mm）代号1。6m×2m1。6m×2m2m×2mL260026002900H220026002600M211621162416N152019201920二、 井架安装1. 先将底盘安装在混凝土基础上（图 2—1—4-2）校准好水平，把内吊篮置于底盘中间（图 2—1-4-3）,并检查进料口方向是否正确.2. 在底盘上安装 ４根立杆,取两长两短，应对角安装，再在短主杆上装２块大连接板,在长立杆上装２块小连接板（图 2—1-4-4）3. 对准卷扬机方向,并借用大连接板将地滑轮装在底盘上。4. 装４根水平撑，再装４根斜撑，上螺栓使螺栓呈放松状态，回下去紧固下节所有螺栓,以利校正与安装,依此循环，直到完成(图 2-1-4-5）。5. 内吊篮装好第一节时，先把４根导轨装上去与有孔平撑紧固（图 2-1-4—6）。6. 装顶上竖撑时，把２根短竖撑装上去，装上顶角撑板，装上顶平撑和斜撑,紧固螺栓，将天梁按井架体的对角方向安装在井字架最上端，并将靠近天梁外端侧滑轮的一端伸出井字架（图 2-1—4-7)7. 用压板与螺丝紧固，再安装避雷针，井字架体安装完毕后，再装缆风绳。图 2—1—4—2 井架钢底盘与地脚螺栓连接示意图 图 2—1-4—3 吊盘安装示意图１-钢底盘；２—地脚螺栓；３—螺母Ｍ２０；４—垫圈 １—底盘；２—出料口安全门；３—进料口安全门；４—停层锁；５-防附装置图 2-1-4-1 井架底盘混凝土基础示意图三、 缆风绳安装1. 当井字架安装到 12m 高度时，必须在井架体的四角方向系好缆风绳，并与符合标准规定的风缆桩锚固.2. 缆风绳必须采纳钢丝绳，其直径不小于 9.3mm。3. 架体高度超过 20m 时，拉一道缆风绳,缆风绳与井字架的夹角应在 45°— 60°之间。1. .四、 钢丝绳安装1. 将钢丝绳穿入地滑轮,然后在井字架外侧将钢丝绳拉到天梁处，穿入天梁上的２个滑轮内，从天梁中间的滑轮把钢丝绳放下,穿过吊篮上部滑轮，往上拉到天梁地面的吊环上,用螺卡卡...
