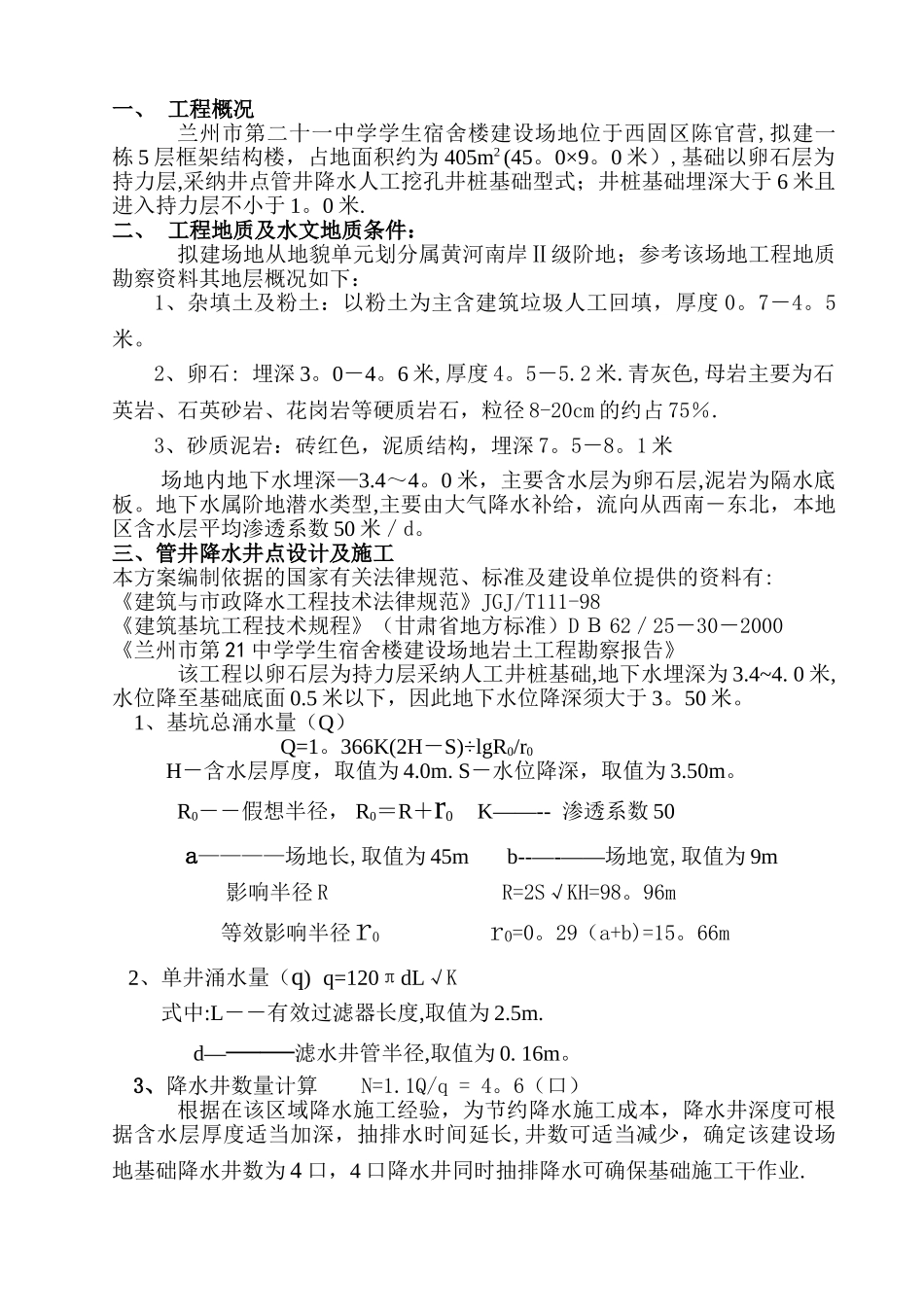

一、 工程概况兰州市第二十一中学学生宿舍楼建设场地位于西固区陈官营,拟建一栋 5 层框架结构楼，占地面积约为 405m2 (45。0×9。0 米）,基础以卵石层为持力层,采纳井点管井降水人工挖孔井桩基础型式；井桩基础埋深大于 6 米且进入持力层不小于 1。0 米.二、 工程地质及水文地质条件：拟建场地从地貌单元划分属黄河南岸Ⅱ级阶地；参考该场地工程地质勘察资料其地层概况如下：1、杂填土及粉土：以粉土为主含建筑垃圾人工回填，厚度 0。7－4。5米。2、卵石: 埋深 3。0－4。6 米,厚度 4。5－5.2 米.青灰色,母岩主要为石英岩、石英砂岩、花岗岩等硬质岩石，粒径 8-20cm 的约占 75％.3、砂质泥岩：砖红色，泥质结构，埋深 7。5－8。1 米场地内地下水埋深—3.4～4。0 米，主要含水层为卵石层,泥岩为隔水底板。地下水属阶地潜水类型,主要由大气降水补给，流向从西南－东北，本地区含水层平均渗透系数 50 米／d。三、管井降水井点设计及施工本方案编制依据的国家有关法律规范、标准及建设单位提供的资料有:《建筑与市政降水工程技术法律规范》JGJ/T111-98《建筑基坑工程技术规程》（甘肃省地方标准）D Ｂ 62／25－30－2000《兰州市第 21 中学学生宿舍楼建设场地岩土工程勘察报告》该工程以卵石层为持力层采纳人工井桩基础,地下水埋深为 3.4~4. 0 米,水位降至基础底面 0.5 米以下，因此地下水位降深须大于 3。50 米。1、基坑总涌水量（Q）Q=1。366K(2H－S)÷lgR0/r0 H－含水层厚度，取值为 4.0m. S－水位降深，取值为 3.50m。 R0――假想半径， R0＝R＋r0 K——-- 渗透系数 50a————场地长,取值为 45m b--—-——场地宽,取值为 9m 影响半径 R R=2S√KH=98。96m等效影响半径r0 r0=0。29（a+b)=15。66m 2、单井涌水量（q) q=120πdL√K 式中:L－－有效过滤器长度,取值为 2.5m. d———滤水井管半径,取值为 0. 16m。3、降水井数量计算 N=1.1Q/q = 4。6（口）根据在该区域降水施工经验，为节约降水施工成本，降水井深度可根据含水层厚度适当加深，抽排水时间延长,井数可适当减少，确定该建设场地基础降水井数为 4 口，4 口降水井同时抽排降水可确保基础施工干作业.4、井深设计:根据场地地层情况以穿透含水层为至公式 Hw=H+Δh+iLh+L+Hw6计算，井深为 10.0 米。式中：H――基础深度，6.50～7。0m；Δh――降水水位到坑底的距离，0.5miLh――水力坡度与井点管到基坑中心的水平距离，0。5m...
