交底记录-组塔施工

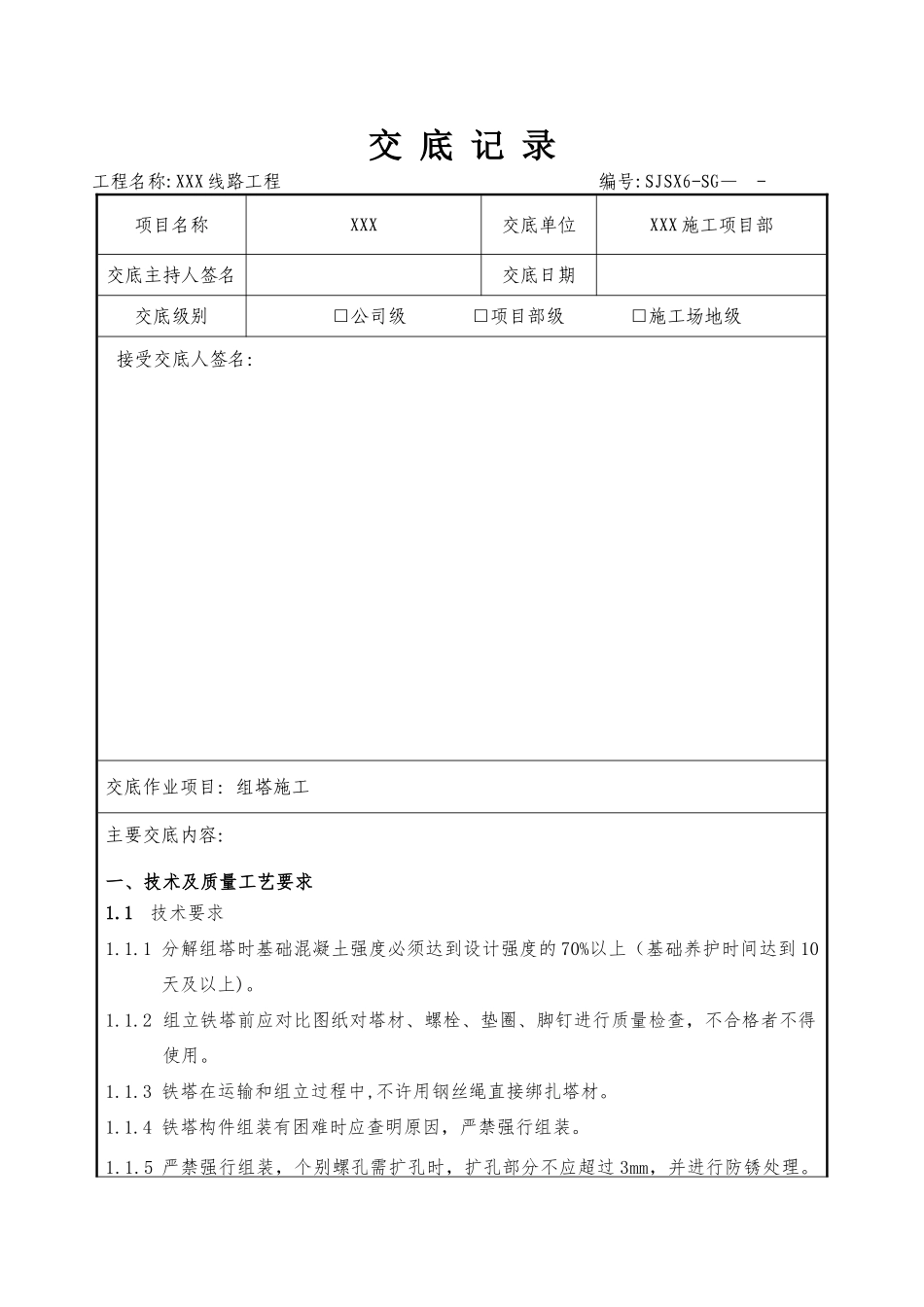

交 底 记 录 工程名称:XXX 线路工程 编号:SJSX6-SG— - 项目名称XXX交底单位XXX 施工项目部交底主持人签名交底日期交底级别□公司级 □项目部级 □施工场地级 接受交底人签名： 交底作业项目：组塔施工主要交底内容：一、技术及质量工艺要求1.1技术要求1.1.1 分解组塔时基础混凝土强度必须达到设计强度的 70%以上（基础养护时间达到 10天及以上)。1.1.2 组立铁塔前应对比图纸对塔材、螺栓、垫圈、脚钉进行质量检查，不合格者不得使用。1.1.3 铁塔在运输和组立过程中,不许用钢丝绳直接绑扎塔材。1.1.4 铁塔构件组装有困难时应查明原因，严禁强行组装。1.1.5 严禁强行组装，个别螺孔需扩孔时，扩孔部分不应超过 3mm，并进行防锈处理。严禁采纳乙炔、氧气割孔。1.1.6 本工程铁塔螺栓 M16、 M20、 M24 采纳 6。8 级、8。8 级镀锌螺栓。1.2脚钉安装工艺要求1.2.1 本工程铁塔脚钉布置如下： （1）单回路转角塔：右转时下横担以下设置在 D 腿；下横担以上设置在 A 腿；左转时下横担以下设置在 A 腿,下横担以上设置在 D 腿； （2)单回路直线塔：曲臂以下设置在 D 腿，曲臂及以上部分设置在 A、D 腿侧1.2。2 铁塔采纳弯钩防滑脚钉，脚钉与螺栓级别相同。若遇到需要脚钉代替接头或节点联板螺栓时，则脚钉的直径和强度等级应与所代替的螺栓直径和强度等级相同。1.2.3 脚钉的弯钩及防滑面方向一律朝上,并成一直线.（地线支架亦成直线）1。2.4 现场组装时应首先注意脚钉位置（特别是转角塔），如有不符应即时通知项目部，以便及时处理。1.3螺栓安装要求：1.3.1 螺栓的穿入方向： （1)铁塔塔身：均为由内向外穿，水平铁由下向上穿。 （2）横担部位：均由下向上穿（包括斜面)，立面结构由塔中心向外穿。 （3）塔腿部位：斜面由下向上穿（斜面按水平面对待），立直面由内向外穿。 （4）其它部位：无论立体结构，平面结构还是多层铁结构，均以螺栓所处铁塔结 构的平面为准，水平面结构和倾斜面结构由下向上穿，垂直面结构由铁塔中心向铁塔两侧穿；1.3.2 螺栓安装应符合下列规定:1.3.2.1螺杆应与构件面垂直,之间不得有空隙。1.3.2.2 铁塔同一部位的螺栓露长应保持一致1.3.2.3 螺母拧紧后，螺杆外露对于单螺母不小于两个螺距；当采纳双螺母时，可平扣或出扣。1.3.2.4 螺栓较长必须加垫时，应两端加垫，每端不宜超过两个，且优先加在螺母端。1.3.2.5 杆塔各构件的组装应牢固，交叉处有空隙者应装设相应厚度...
