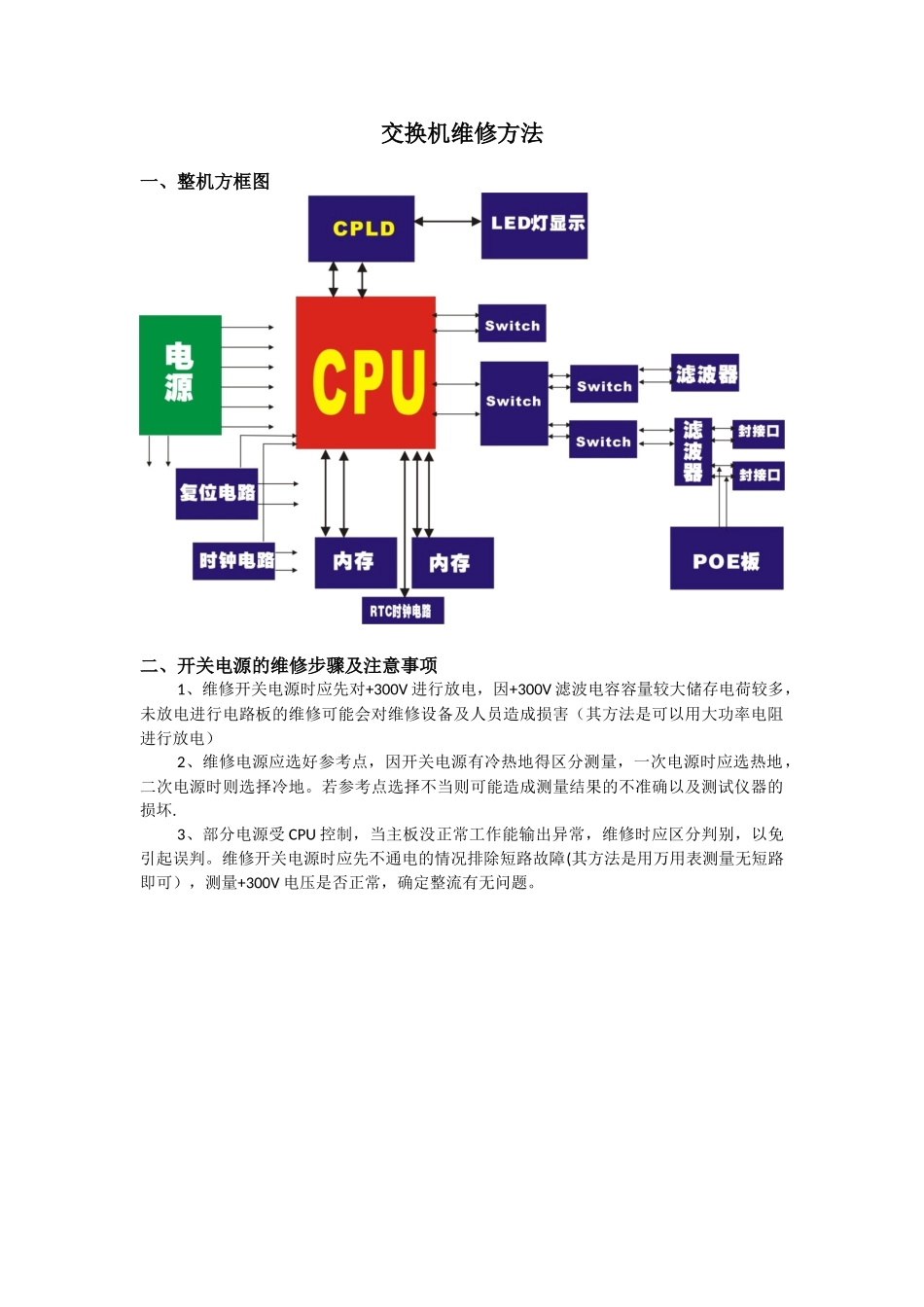

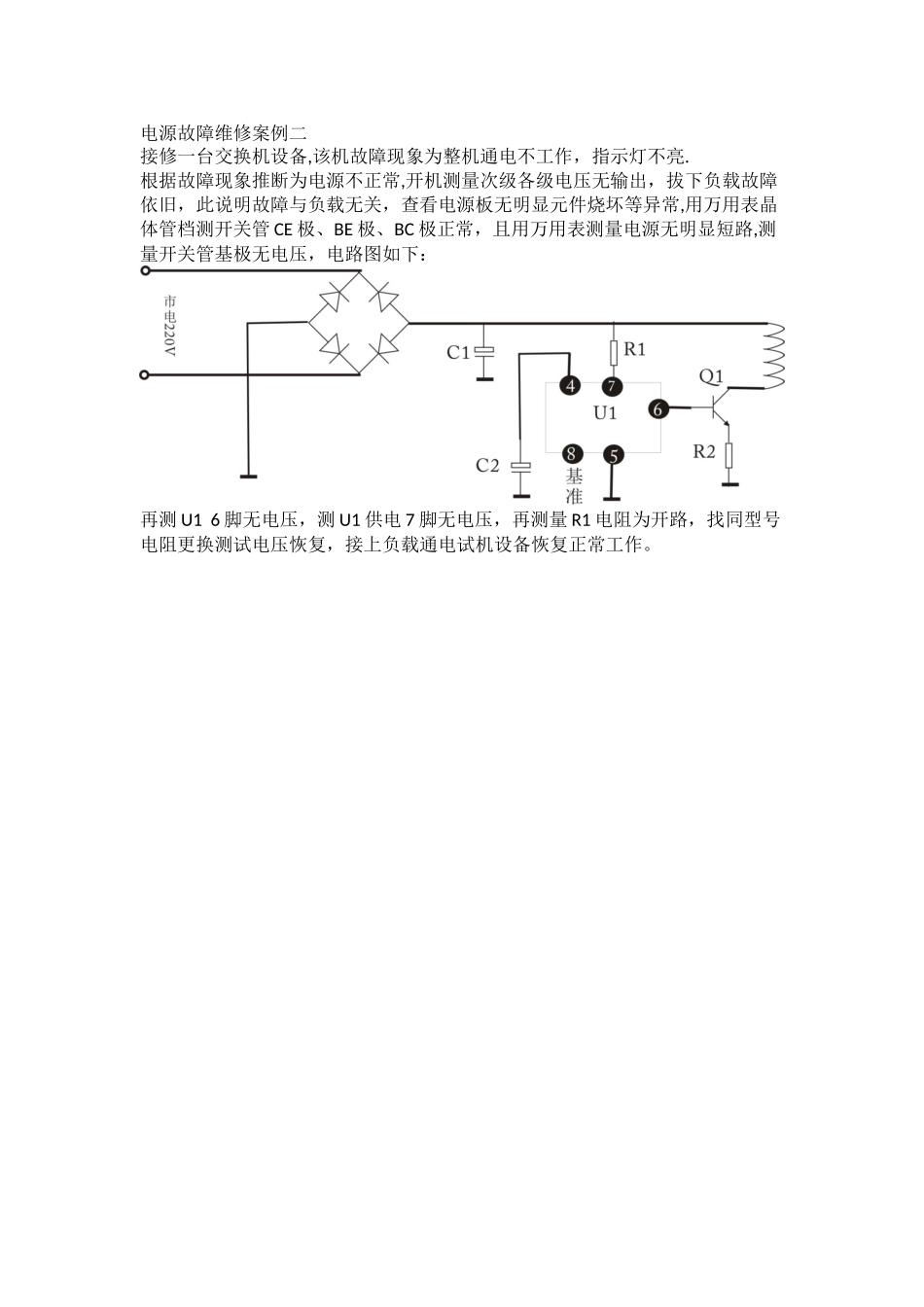

交换机维修方法一、整机方框图二、开关电源的维修步骤及注意事项1、维修开关电源时应先对+300V 进行放电，因+300V 滤波电容容量较大储存电荷较多，未放电进行电路板的维修可能会对维修设备及人员造成损害（其方法是可以用大功率电阻进行放电）2、维修电源应选好参考点，因开关电源有冷热地得区分测量，一次电源时应选热地，二次电源时则选择冷地。若参考点选择不当则可能造成测量结果的不准确以及测试仪器的损坏.3、部分电源受 CPU 控制，当主板没正常工作能输出异常，维修时应区分判别，以免引起误判。维修开关电源时应先不通电的情况排除短路故障(其方法是用万用表测量无短路即可），测量+300V 电压是否正常，确定整流有无问题。电源维修流程图注:维修开关电源时，假如开关管损坏，一般前面电源 IC 都已损坏，在维修更换时，把前面 IC 与开关管一并更换，包括反馈电容.在实际维修中，如 UC3842 组成的开关电源时，两个元件通常一并坏掉确认开关电源是否起振可能万用表测开关管基极有负电压。开关电源维修实例一 接修一台交换机设备,故障现象为通电所有灯闪，电源指示灯暗,设备不能正常工作. 根据故障现象，初步推断为电源故障引起的.拆开测量+12V、+3V 等各组电压均偏低，拔除负载,电压可升高，但仍比正常电压低,推断为电源带负载能力差。原理图如下： 检查电源稳压取样电路，测量各元件正常，更换稳压光耦故障依旧，怀疑 U1及 Q 不良，更换两元件，故障依旧，依据相关原理图分析该电容 C2 为振荡定时电容,苦 C2 元件性能不良可能引起该故障,试找同样型号元件更换、测量各输出电压。电压均恢复正常工作，接上负载后,设备恢复正常。电源故障维修案例二接修一台交换机设备,该机故障现象为整机通电不工作，指示灯不亮.根据故障现象推断为电源不正常,开机测量次级各级电压无输出，拔下负载故障依旧，此说明故障与负载无关，查看电源板无明显元件烧坏等异常,用万用表晶体管档测开关管 CE 极、BE 极、BC 极正常，且用万用表测量电源无明显短路,测量开关管基极无电压，电路图如下：再测 U1 6 脚无电压，测 U1 供电 7 脚无电压，再测量 R1 电阻为开路，找同型号电阻更换测试电压恢复，接上负载通电试机设备恢复正常工作。RPS 电路检修流程图交换机 RPS 电路的功能就是在电风停电或意外断电时，设备切换到备用电源的电路组成框图如下：工作过程： 电网断电 设备电源断 启用不间断电源 识别到不间断电源 设备正...
