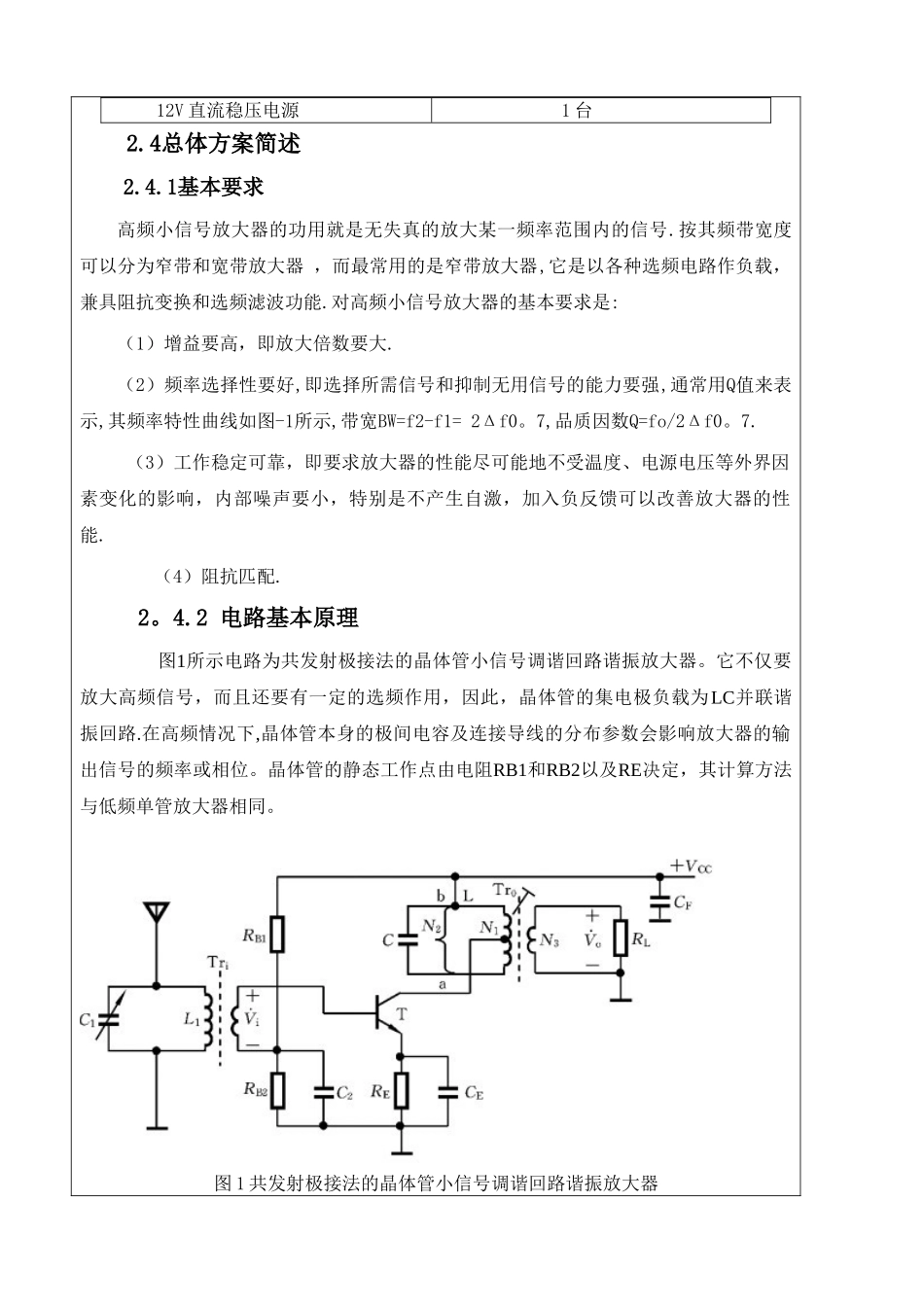

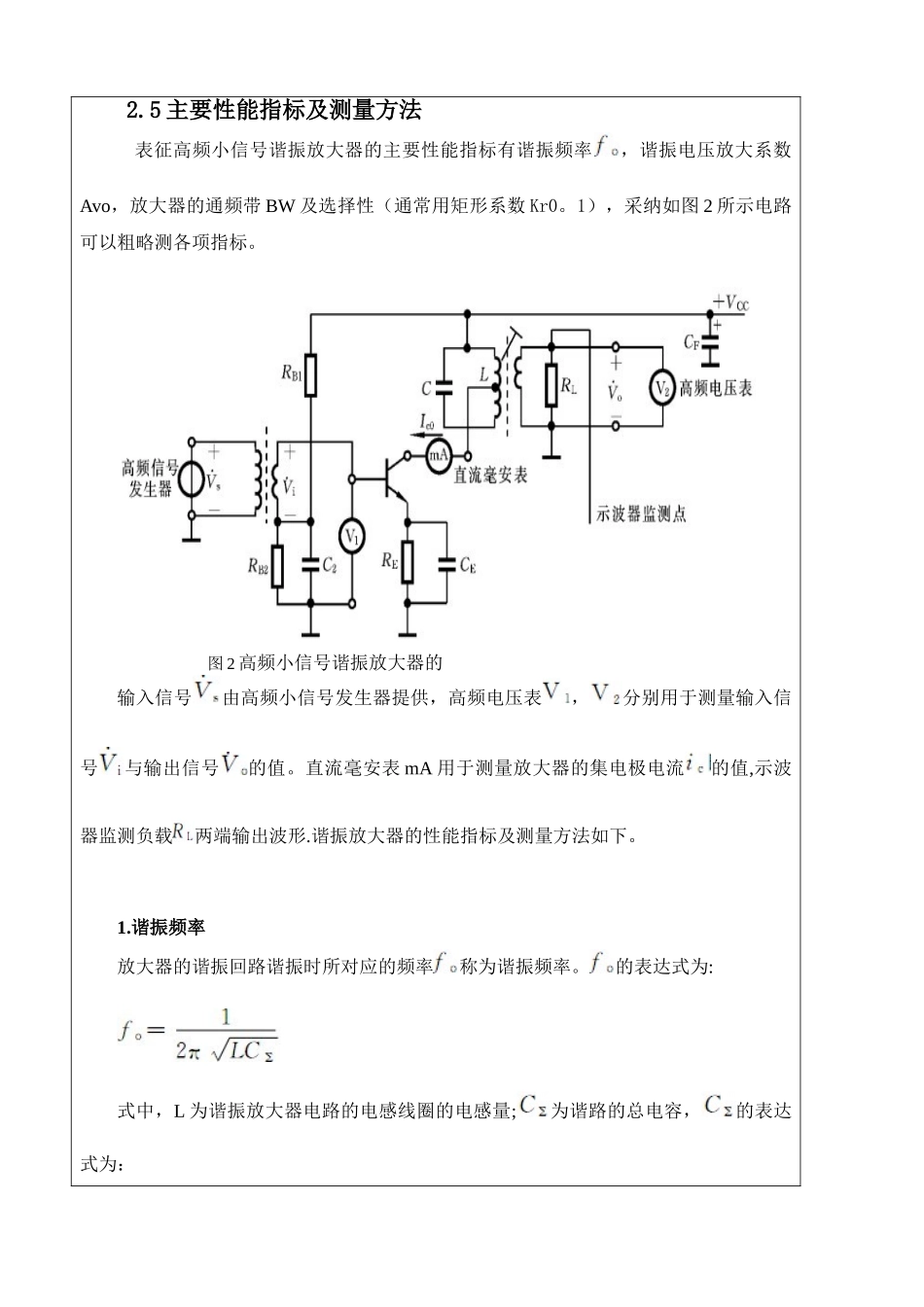

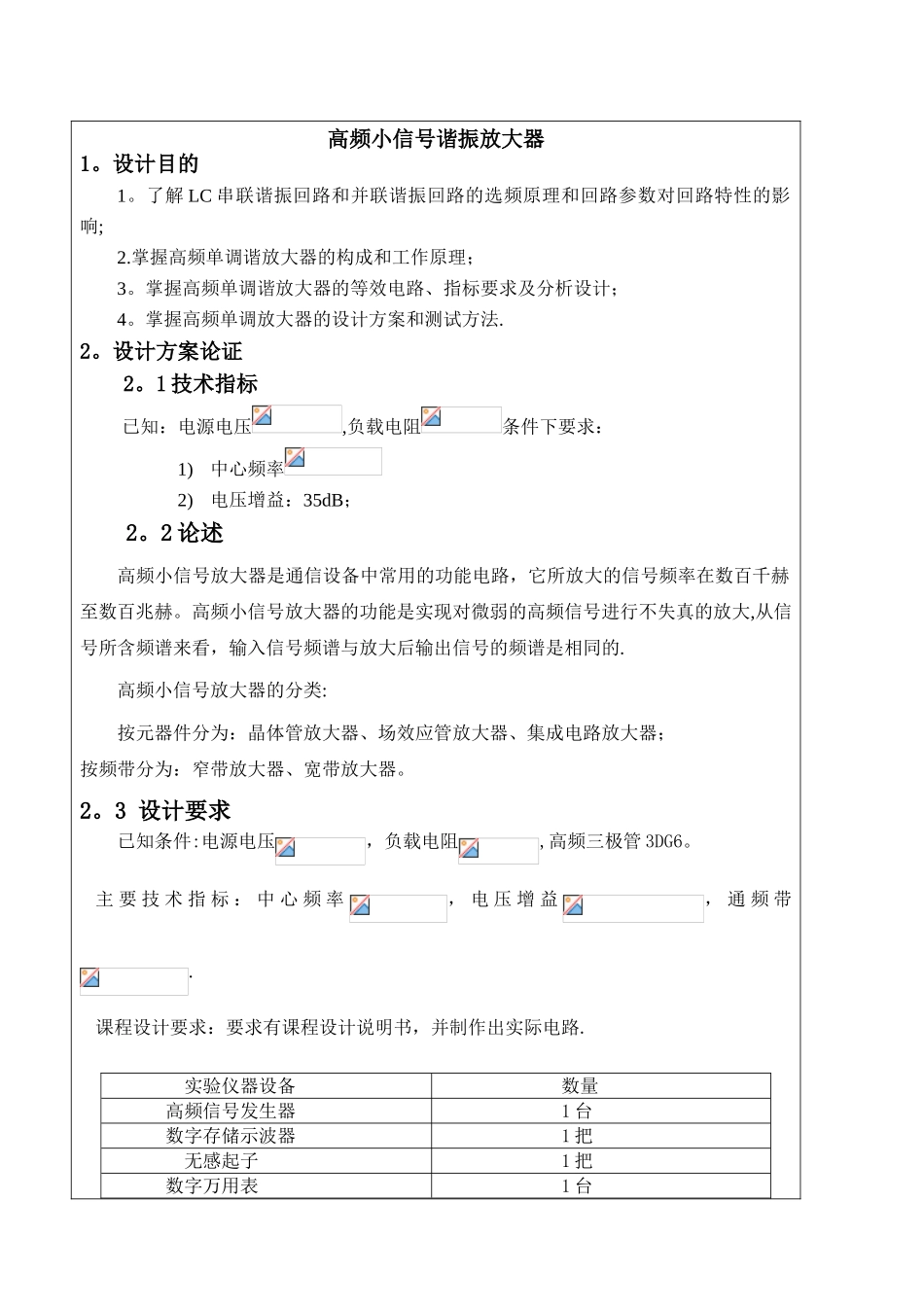

高频小信号谐振放大器1。设计目的1。了解 LC 串联谐振回路和并联谐振回路的选频原理和回路参数对回路特性的影响;2.掌握高频单调谐放大器的构成和工作原理；3。掌握高频单调谐放大器的等效电路、指标要求及分析设计；4。掌握高频单调放大器的设计方案和测试方法.2。设计方案论证2。1 技术指标 已知：电源电压,负载电阻条件下要求：1)中心频率2)电压增益：35dB；2。2 论述高频小信号放大器是通信设备中常用的功能电路，它所放大的信号频率在数百千赫至数百兆赫。高频小信号放大器的功能是实现对微弱的高频信号进行不失真的放大,从信号所含频谱来看，输入信号频谱与放大后输出信号的频谱是相同的.高频小信号放大器的分类:按元器件分为：晶体管放大器、场效应管放大器、集成电路放大器；按频带分为：窄带放大器、宽带放大器。2。3 设计要求已知条件:电源电压，负载电阻,高频三极管 3DG6。主 要 技 术 指 标 ： 中 心 频 率， 电 压 增 益， 通 频 带.课程设计要求：要求有课程设计说明书，并制作出实际电路. 实验仪器设备 数量 高频信号发生器 1 台 数字存储示波器 1 把 无感起子 1 把 数字万用表 1 台 12V 直流稳压电源 1 台2.4总体方案简述 2.4.1基本要求高频小信号放大器的功用就是无失真的放大某一频率范围内的信号.按其频带宽度可以分为窄带和宽带放大器 ，而最常用的是窄带放大器,它是以各种选频电路作负载，兼具阻抗变换和选频滤波功能.对高频小信号放大器的基本要求是:（1）增益要高，即放大倍数要大.（2）频率选择性要好,即选择所需信号和抑制无用信号的能力要强,通常用Q值来表示,其频率特性曲线如图-1所示,带宽BW=f2-f1= 2Δf0。7,品质因数Q=fo/2Δf0。7. （3）工作稳定可靠，即要求放大器的性能尽可能地不受温度、电源电压等外界因素变化的影响，内部噪声要小，特别是不产生自激，加入负反馈可以改善放大器的性能. （4）阻抗匹配. 2。4.2 电路基本原理 图1所示电路为共发射极接法的晶体管小信号调谐回路谐振放大器。它不仅要放大高频信号，而且还要有一定的选频作用，因此，晶体管的集电极负载为LC并联谐振回路.在高频情况下,晶体管本身的极间电容及连接导线的分布参数会影响放大器的输出信号的频率或相位。晶体管的静态工作点由电阻RB1和RB2以及RE决定，其计算方法与低频单管放大器相同。图 1 共发射极接法的晶体管小信号调谐回路谐振放大器2.5 主要性能指标及测量方法 表征高频小...
