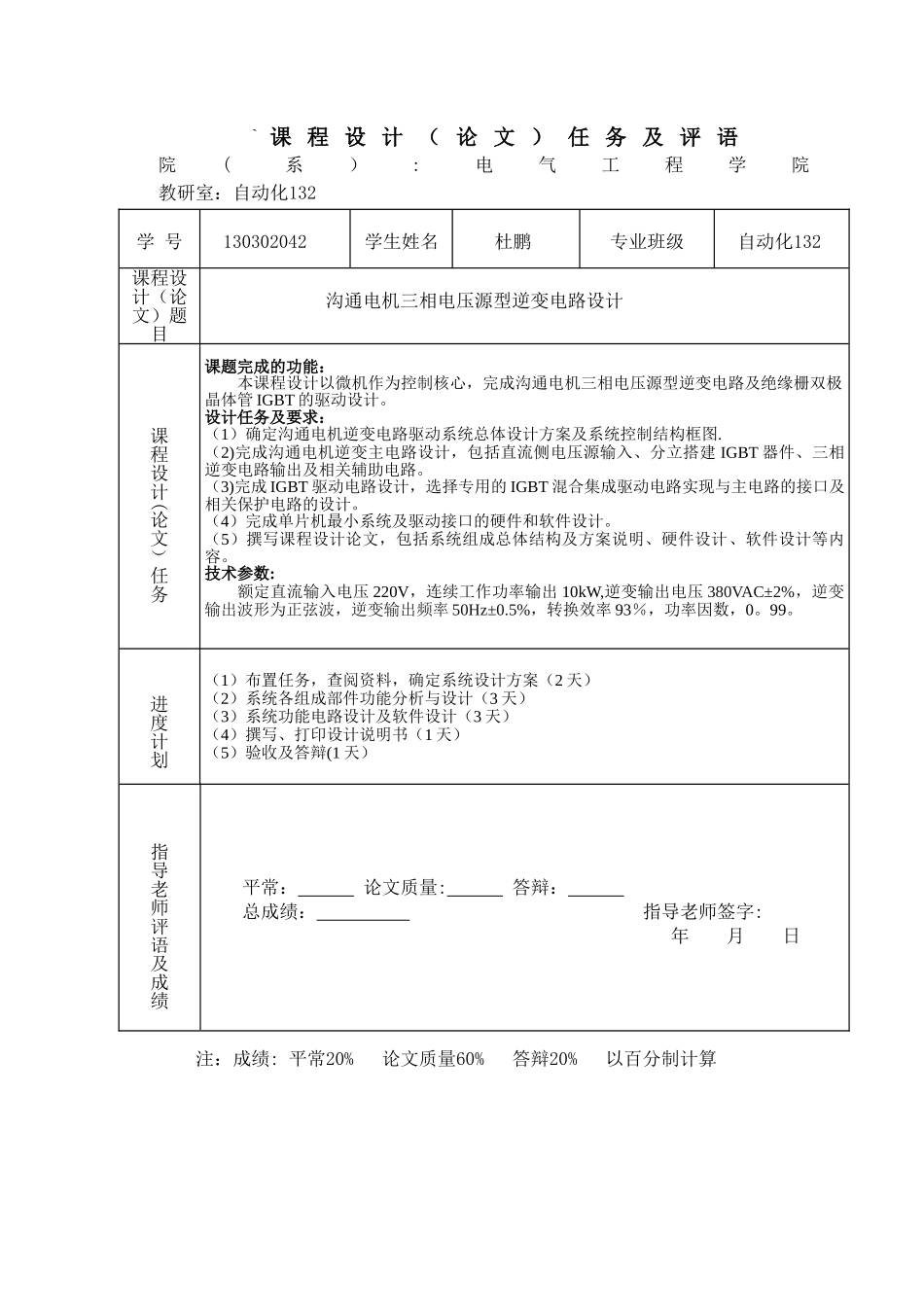

辽 宁 工 业 大 学 沟通调速控制系统 课程设计（论文）题目： 沟通电机三相电压源型逆变电路设计 院(系）： 电气工程学院 专业班级： 自动化 132 班 学 号: 130302042 学生姓名： 杜鹏 指导老师： （签字）起止时间:2025 。 12 。 19 —2025 。 12 。 30 ` 课 程 设 计 （ 论 文 ） 任 务 及 评 语院(系）:电气工程学院 教研室：自动化132注：成绩: 平常20% 论文质量60% 答辩20% 以百分制计算学 号130302042学生姓名杜鹏专业班级自动化132课程设计（论文）题目沟通电机三相电压源型逆变电路设计课程设计(论文）任务课题完成的功能：本课程设计以微机作为控制核心，完成沟通电机三相电压源型逆变电路及绝缘栅双极晶体管 IGBT 的驱动设计。设计任务及要求：（1）确定沟通电机逆变电路驱动系统总体设计方案及系统控制结构框图.（2)完成沟通电机逆变主电路设计，包括直流侧电压源输入、分立搭建 IGBT 器件、三相逆变电路输出及相关辅助电路。（3)完成 IGBT 驱动电路设计，选择专用的 IGBT 混合集成驱动电路实现与主电路的接口及相关保护电路的设计。（4）完成单片机最小系统及驱动接口的硬件和软件设计。（5）撰写课程设计论文，包括系统组成总体结构及方案说明、硬件设计、软件设计等内容。技术参数:额定直流输入电压 220V，连续工作功率输出 10kW,逆变输出电压 380VAC±2%，逆变输出波形为正弦波，逆变输出频率 50Hz±0.5%，转换效率 93％，功率因数，0。99。进度计划（1）布置任务，查阅资料，确定系统设计方案（2 天）（2）系统各组成部件功能分析与设计（3 天）（3）系统功能电路设计及软件设计（3 天）（4）撰写、打印设计说明书（1 天）（5）验收及答辩(1 天）指导老师评语及成绩平常： 论文质量: 答辩： 总成绩： 指导老师签字: 年 月 日摘 要三相电压型逆变电路的主电路. 直流电源采纳相控整流电路，由普通晶闸管组成。逆变电路由6 个导电臂组成, 每个导电臂均由具有自关断能力的全控型器件及反并联二极管组成，所以实际上也是一种全控型逆变电路。电压型逆变电路主要用于两方面：笼式沟通电动机变频调速系统。 IGBT （Insulated Gate Bipolar Transistor）,绝缘栅双极型晶体管,是由BJT （双极型三极管) 和MOS（绝缘栅型场效应管）组成的复合全控型电压驱动式功率半导体器件， 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点.GTR 饱和压降低...
