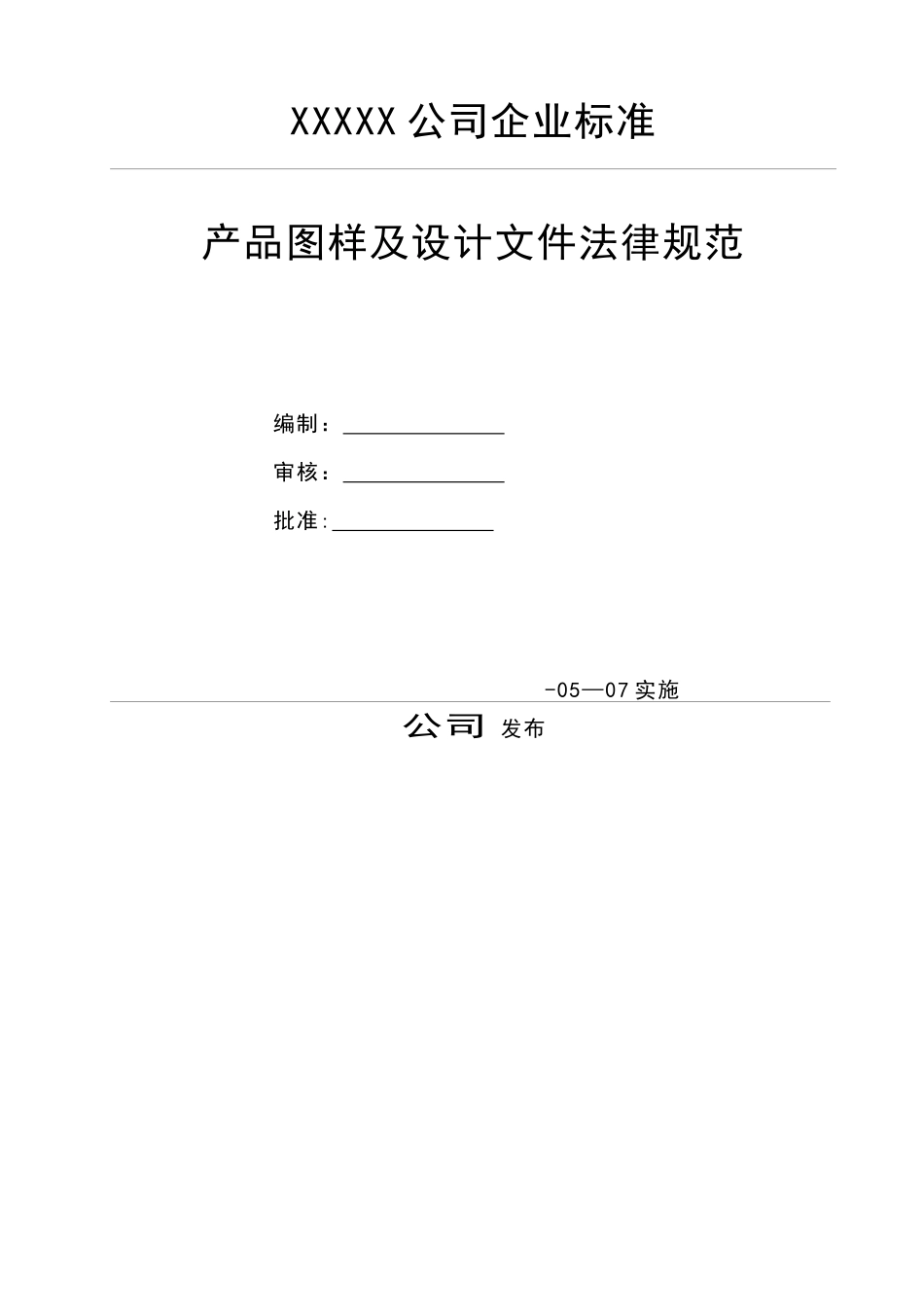

XXXXX 公司企业标准产品图样及设计文件法律规范编制： 审核： 批准: -05—07 实施公司 发布前 言本标准严格根据 GB/T1。1《标准化工作导则第 1 部分:标准的结构和编写规则》的要求进行编写;本标准严格根据 JB/T 5054。1— JB/T 5054。10 的内容进行编写;本标准由公司提出；本标准由公司技术中心负责起草；本标准主要起草人：本标准为首次发布。第一部分 产品图样及设计文件 总则1、范围本标准规定了公司产品图样及设计文件，包括 CAD 图和设计文件（以下简称图样及文件或 CAD 文件）相关术语的定义与分类、编制规则及签署规则等。2、 法律规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本标准，然而，鼓舞根据本标准达成协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准.GB/T 1。3—1997 标准化工作导则 第一单元：标准的起草与表述规则 第3部分：产品标准编写规定JB/T 5054.2-2000 产品图样及设计文件 图样的基本要求JB/T 5054.3—2000 产品图样及设计文件 格式JB/T 5054。4-2000 产品图样及设计文件 编号原则JB/T 5054.5—2000 产品图样及设计文件 完整性JB/T 5054。6—2000 产品图样及设计文件 更改办法3、 术语和定义下列术语和定义适用于本标准。3.1 产品及其组成部分3。1。1 产品产品是生产企业向用户或市场以商品形式提供的制成品。3。1.2 成套设备成套设备是在一般不用装配工序连接，但用于完成相互联系的使用功能的两个或两个以上的产品的总和.3。1.23 零件零件是不采纳装配工序制成的单一成品。3。1。4 部件部件是由若干个组成部分（零件、分部件）,以可拆或不可拆的形式组成的成品.分部件可按其从属关系划分为1级分部件，2级分部件……。3.1.5 专用件专用件是本产品专用的零部件。3。1.6 模块模块是具有相对独立功能和通用接口的单元。3。1.7 借用件 借用件是在采纳隶属编号的产品图样中，使用已有产品的组成部分。3。1。8 通用件 通用件是在不同类型或同类型不同规格的产品中具有互换性的零部件.3。1。9 标准件 标准件是经过优选、简化、统一,并给予标准代号的零部件。3.1。10 外购件外购件是本企业产品及其组成部分中采购其他企业的产品。3。1.11 附件附件是供用户安装、调整和使用产品所必需的专用工具和检测仪表，或...
