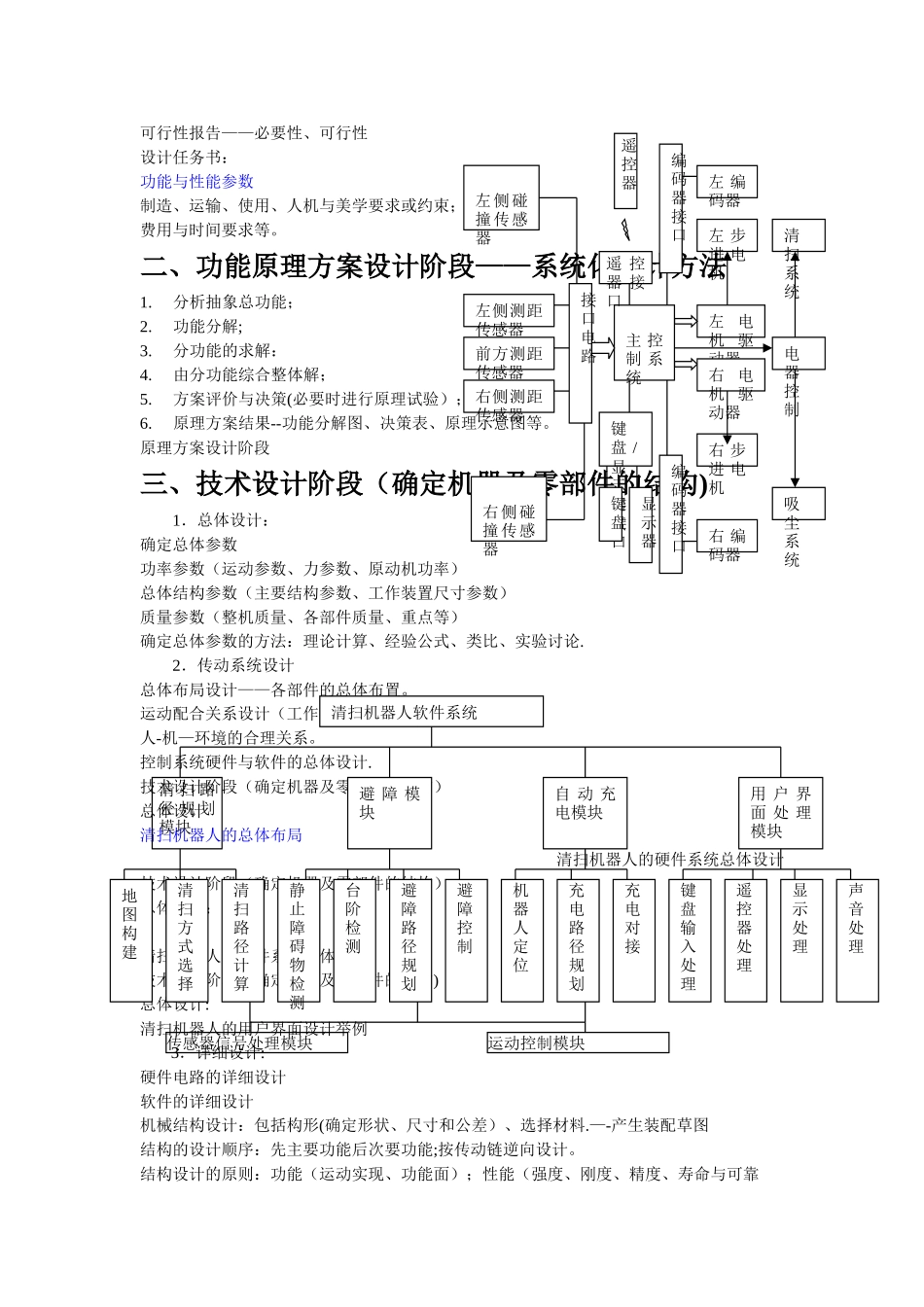

产品设计说明书产品规划阶段（认识需求、可行性论证、形成任务书)功能原理方案设计阶段(分析功能、设计机器的工作原理，形成原理方案）技术设计阶段（详细设计机器的各组成部分及零件，形成装配图和零件图）样机试制与测试批量化设计（商品化设计）阶段一、产品规划阶段（明确设计任务阶段）(1）需求识别（创意的产生)提出问题比解决问题更重要更困难需求识别的方法：从生活中的“不方便”之处发现需求;从生产进展的角度寻找需求;根据现有技术的弱点去寻找需求；从新技术应用的角度去发现需求；从意外中发现需求;（2）需求明确与范围界定。（3）可行性讨论(调查讨论）① 技术调研:现有产品技术水平、优缺点、使用情况等；专利情报；有关技术标准与法规；适用的科技成果、新材料、新工艺、新技术等。② 市场调研：用户需求进一步调查：可能销售对象与销量;有关功能与性能、费用、外观、颜色、风格等方面的要求。同行情况与行业技术经济情报:竞争产品的种类、优缺点和市场占有情况;竞争企业的生产经营实力和状况等。原料供应情况：原料品种、价格和供应情况。③ 可行性论证（调查讨论）社会调查：社会环境（产业政策、社会风俗、消费水平与购买能力等）;企业内部信息（企业实力、进展动向等）。产品规划阶段的成果:可行性报告——必要性、可行性设计任务书：功能与性能参数制造、运输、使用、人机与美学要求或约束；费用与时间要求等。二、功能原理方案设计阶段——系统化设计方法1.分析抽象总功能；2.功能分解;3.分功能的求解：4.由分功能综合整体解；5.方案评价与决策(必要时进行原理试验）；6.原理方案结果--功能分解图、决策表、原理示意图等。原理方案设计阶段三、技术设计阶段（确定机器及零部件的结构)1．总体设计：确定总体参数功率参数（运动参数、力参数、原动机功率）总体结构参数（主要结构参数、工作装置尺寸参数）质量参数（整机质量、各部件质量、重点等）确定总体参数的方法：理论计算、经验公式、类比、实验讨论.2．传动系统设计总体布局设计——各部件的总体布置。运动配合关系设计（工作循环图)人-机—环境的合理关系。控制系统硬件与软件的总体设计.技术设计阶段（确定机器及零部件的结构）总体设计清扫机器人的总体布局清扫机器人的硬件系统总体设计技术设计阶段（确定机器及零部件的结构）总体设计：清扫机器人的软件系统总体设计技术设计阶段（确定机器及零部件的结构)总体设计:清扫机器人的用户界面设计举例3．详细设计:...
