人字门安装方案

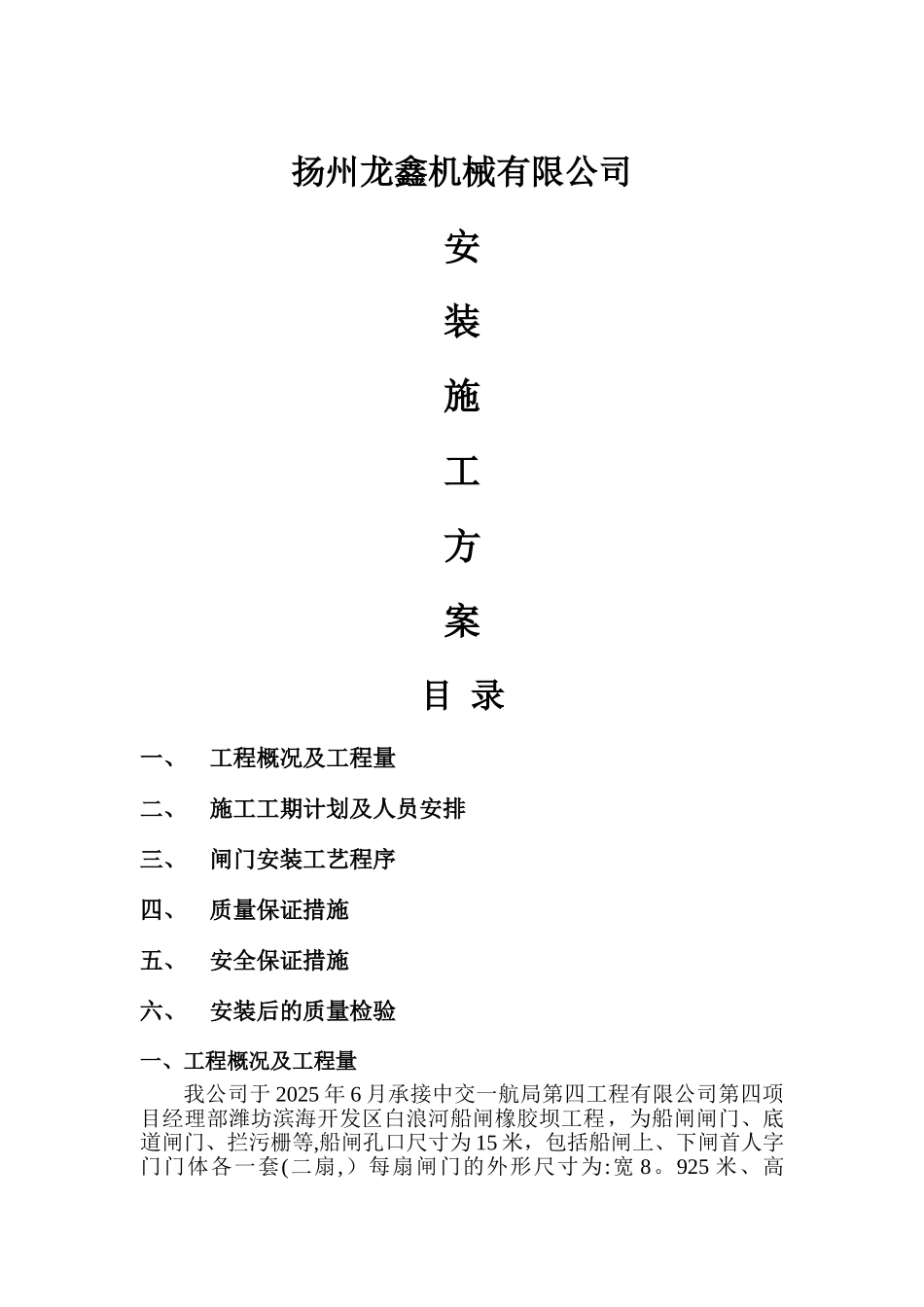

扬州龙鑫机械有限公司安装施工方案目 录一、工程概况及工程量二、施工工期计划及人员安排三、闸门安装工艺程序四、质量保证措施五、安全保证措施六、安装后的质量检验一、工程概况及工程量我公司于 2025 年 6 月承接中交一航局第四工程有限公司第四项目经理部潍坊滨海开发区白浪河船闸橡胶坝工程，为船闸闸门、底道闸门、拦污栅等,船闸孔口尺寸为 15 米，包括船闸上、下闸首人字门门体各一套(二扇,）每扇闸门的外形尺寸为:宽 8。925 米、高5。821 米.以下为具体工程量:产品名称单位数量人字型闸门套2启闭机套4底道启闸门套8底道启闭机台8底道拦污栅启闭机套1底道拦污栅套4船闸自动化系统套1二、施工工期计划及人员安排1、施工工期计划施工项目名称单位数量计划工作时间底枢埋件套45顶枢埋件套46底道闸门埋件套85底道闸门套82拦污栅套41人字门安装套410人字门支枕垫安装套48底止水安装套48中间止水安装套22人字门启闭机安装套48底道启闭机安装台82拦污栅启闭机安装台42联动调试套152、人员安排岗位人数职责项目负责人1主持全面工作技术员1负责现场技术指导吊车司机及指挥2分别操作吊车与指挥安装工5负责安装工作焊工2负责焊接施工作业3、主要施工工具名称数量备注电焊机2氧气、乙炔若干手拉葫芦25t磨光机2手枪钻1钢直尺2钢角尺2卷尺210m、50m水准仪1蓝光水平仪1千斤顶220t各类扳手若干各类规格钢丝绳视工作情况安全帽15三、闸门安装工艺程序1、闸门的验收：人字门门叶在工厂内整体制造好，由业主与制造单位协同组织，有监理单位参加，会同各有关方面对全部构件、总成、零部件等进行验收。门叶在厂内喷铝涂漆防腐。2、人字门安装程序底坎顶盖与门叶组合调整加固门叶吊装门叶临时支撑 3、闸门吊装1、依据施工图纸给定的尺寸、标高、土建提供的标高,计算确定埋设件设计标高,并引放到两闸室端墙上，做好永久标识，用全站仪放出埋设件位置大样、闸门的安装大样.2、依据埋设件位置大样，闸门的安装大样、标高，搭设闸门安装底支承台，并将安装大样放置在平台上.3、用 80 吨汽车吊将己运输到安装位置闸门门叶用两对钢丝绳平吊，平稳的放置到闸室底板上，进行钢丝绳调整，再将闸门吊起进行空中翻转，使门叶竖立起来进行调整、定位、安装。4、吊装注意事项①吊点设置及夹具制作、吊点位于置必须合理牢固,强度要满足起吊要求.②在闸门吊安装前，先检查钢丝绳、卸扣、挂钩及设备是否完好无损，确保设备安全.3 汽车吊必须持经技术监督部门检验合格...
