人民医院智能化系统验收方案

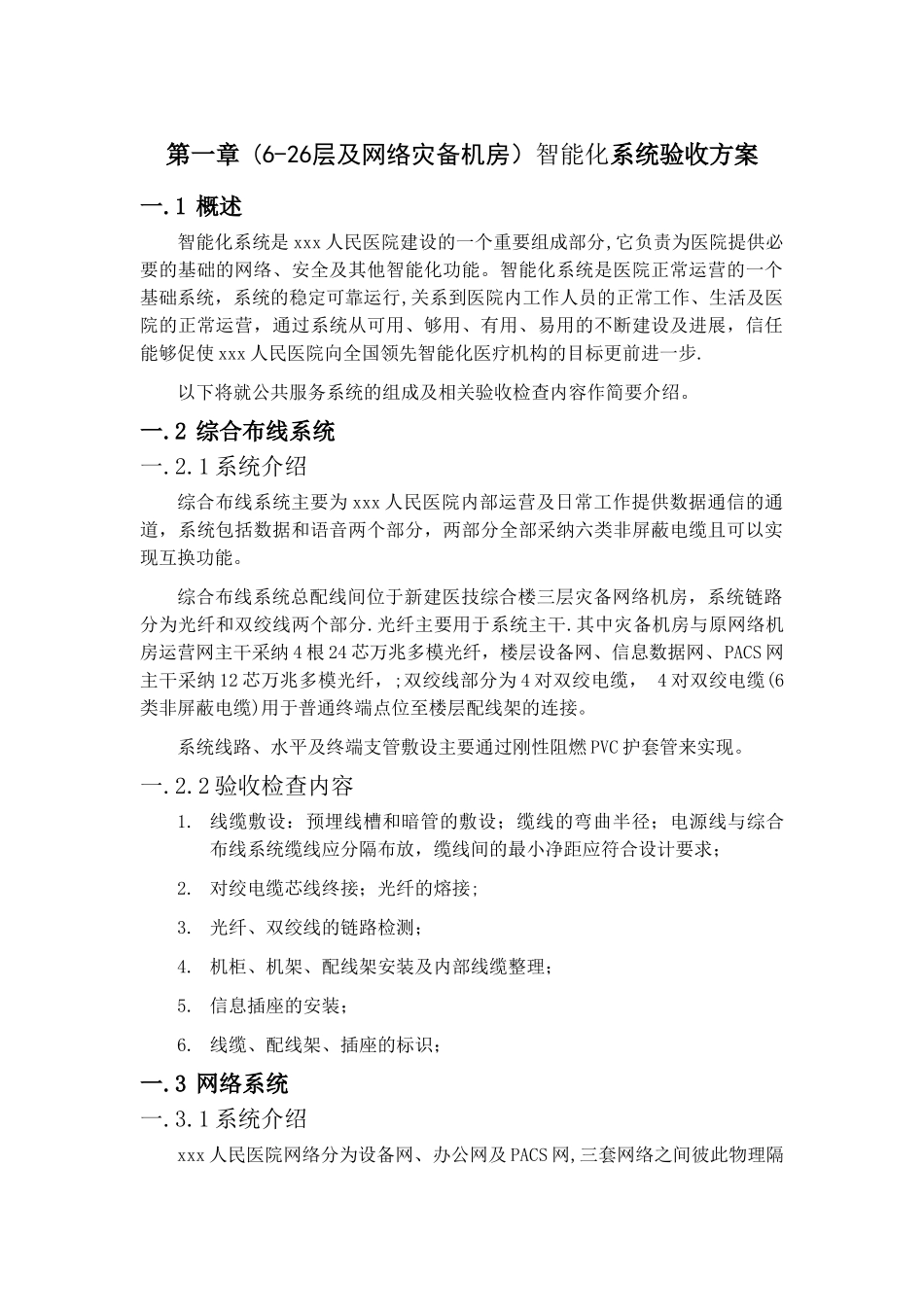

第一章 (6-26层及网络灾备机房）智能化系统验收方案一.1 概述智能化系统是 xxx 人民医院建设的一个重要组成部分,它负责为医院提供必要的基础的网络、安全及其他智能化功能。智能化系统是医院正常运营的一个基础系统，系统的稳定可靠运行,关系到医院内工作人员的正常工作、生活及医院的正常运营，通过系统从可用、够用、有用、易用的不断建设及进展，信任能够促使 xxx 人民医院向全国领先智能化医疗机构的目标更前进一步.以下将就公共服务系统的组成及相关验收检查内容作简要介绍。一.2 综合布线系统一.2.1 系统介绍综合布线系统主要为 xxx 人民医院内部运营及日常工作提供数据通信的通道，系统包括数据和语音两个部分，两部分全部采纳六类非屏蔽电缆且可以实现互换功能。综合布线系统总配线间位于新建医技综合楼三层灾备网络机房，系统链路分为光纤和双绞线两个部分.光纤主要用于系统主干.其中灾备机房与原网络机房运营网主干采纳 4 根 24 芯万兆多模光纤，楼层设备网、信息数据网、PACS 网主干采纳 12 芯万兆多模光纤，;双绞线部分为 4 对双绞电缆， 4 对双绞电缆(6类非屏蔽电缆)用于普通终端点位至楼层配线架的连接。系统线路、水平及终端支管敷设主要通过刚性阻燃 PVC 护套管来实现。一.2.2 验收检查内容1. 线缆敷设：预埋线槽和暗管的敷设；缆线的弯曲半径；电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求；2. 对绞电缆芯线终接；光纤的熔接;3. 光纤、双绞线的链路检测；4. 机柜、机架、配线架安装及内部线缆整理；5. 信息插座的安装； 6. 线缆、配线架、插座的标识；一.3 网络系统一.3.1 系统介绍xxx 人民医院网络分为设备网、办公网及 PACS 网,三套网络之间彼此物理隔离.设备网、办公网、PACS 网核心交换机与各楼层接入交换机通过千兆光纤模块相连，办公网、PACS 网核心交换机与原网络机房交换机通过万兆光模块相连设备网核心交换机与服务器千兆相连。设备网连接 xxx 人民医院 6—26 层视频监控、多媒体发布、基准时钟、病人探视（此系统甩项）系统的所有设备，为各种业务提供网络服务。所有设备网网段的网关终结在核心交换机上. 设备网楼层接入交换机共有 8 台 H3C 交换机，所有接入层交换机与核心交换机通过千兆光纤模块上联，8 台接入层交换机的分布情况:7 个弱电间各一台,消防监控中心一台。办公网为 xxx 人民医院办公人员办公自动化提供网络服务，并提供网络...
