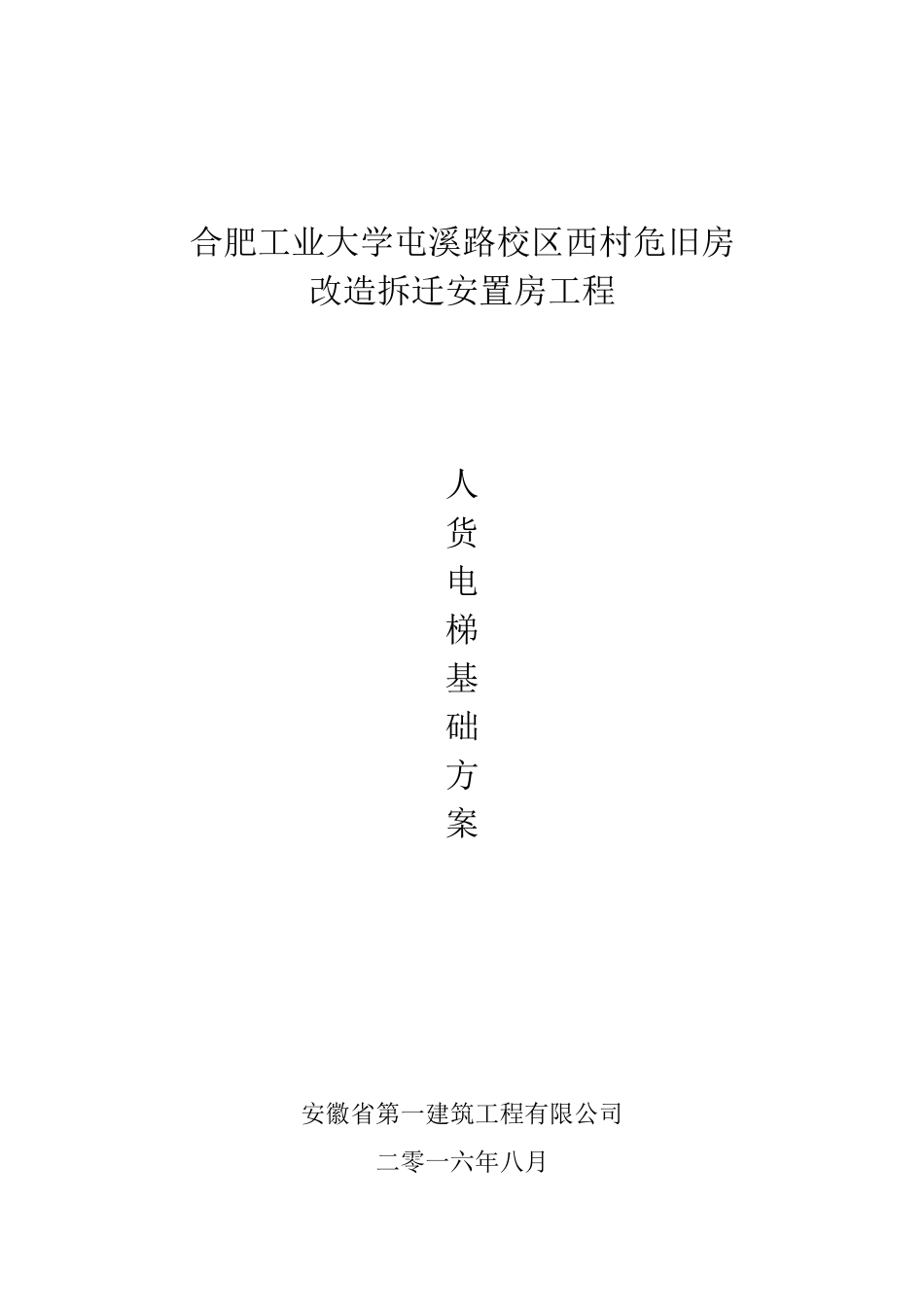

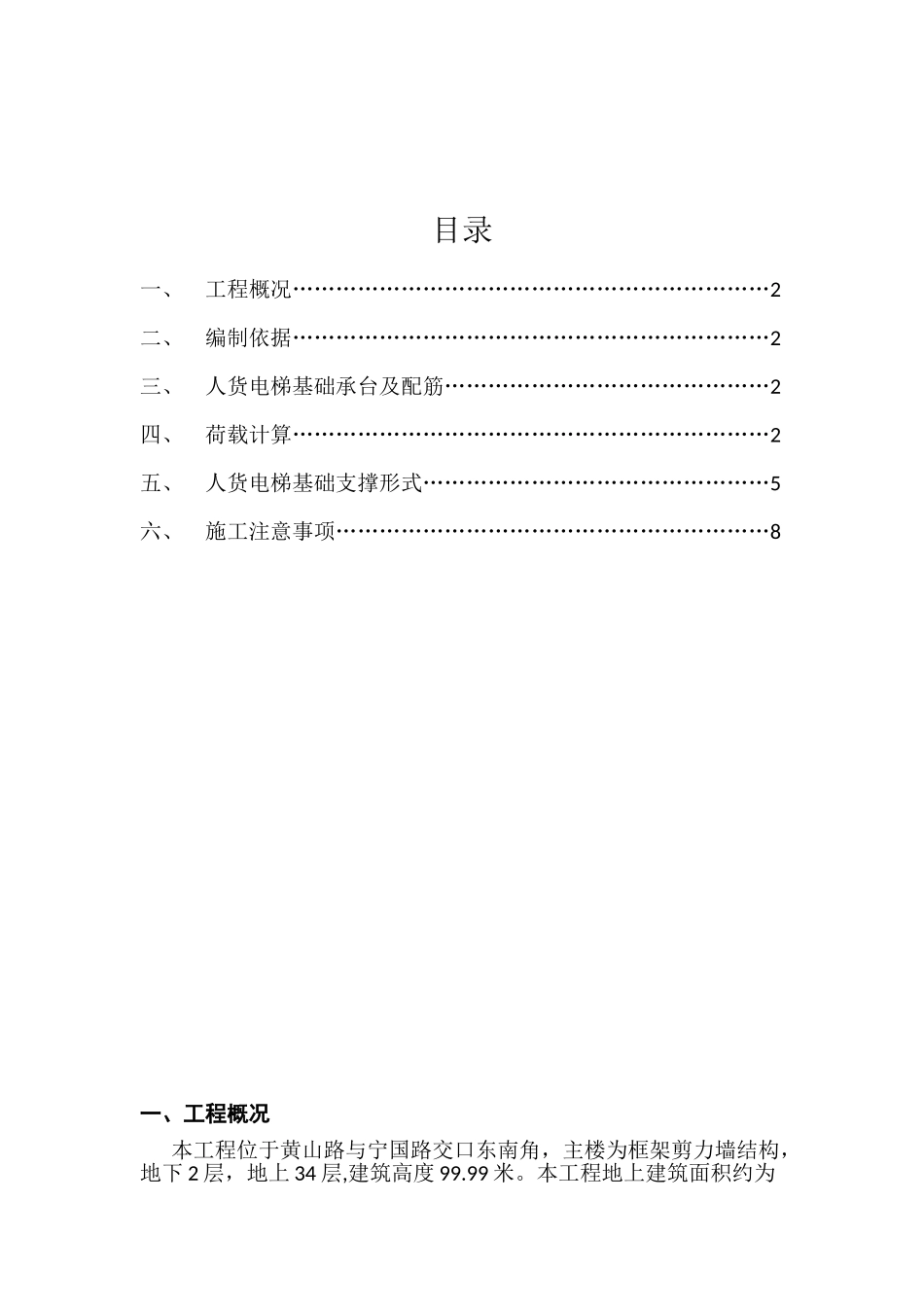

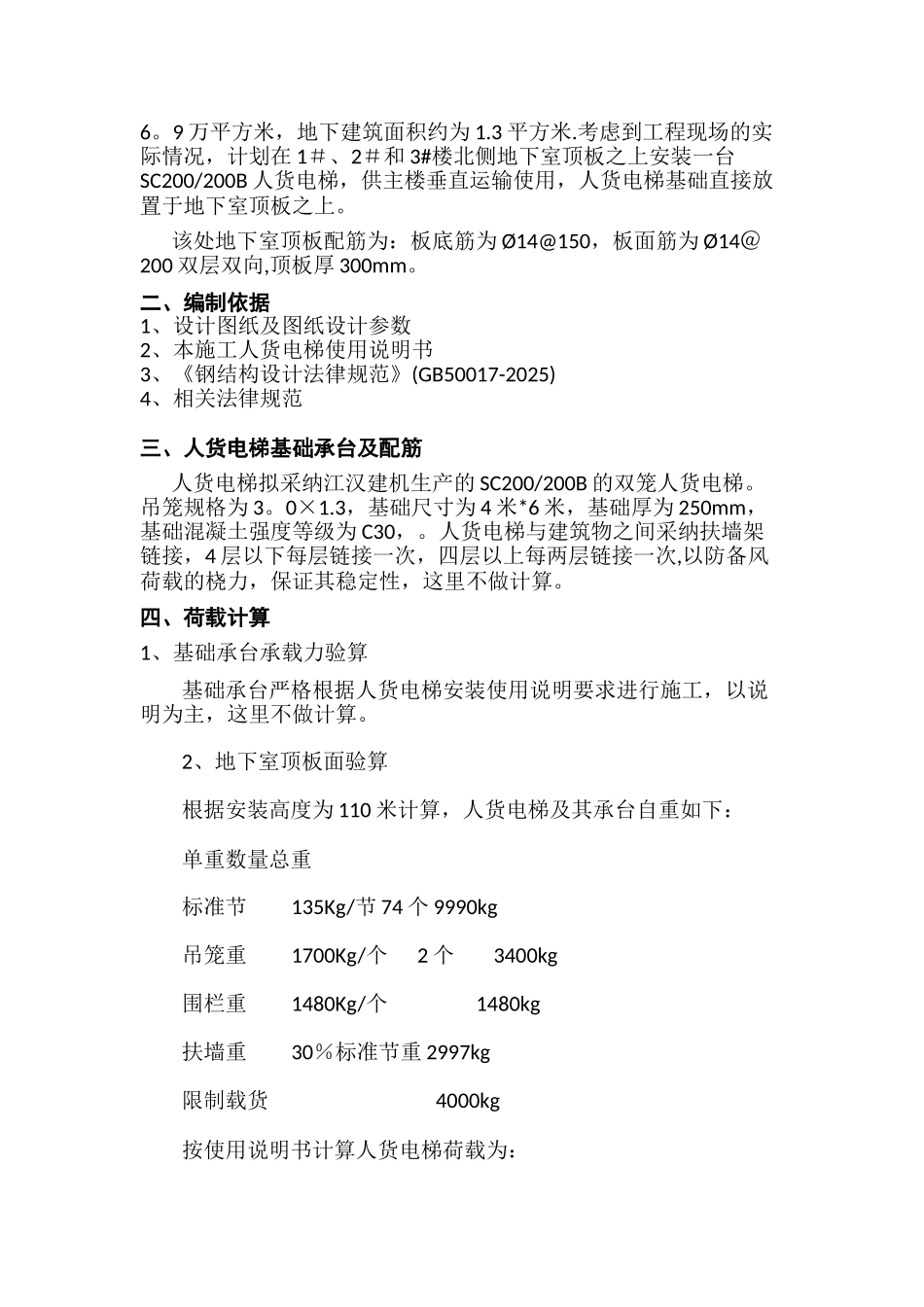

合肥工业大学屯溪路校区西村危旧房改造拆迁安置房工程人货电梯基础方案安徽省第一建筑工程有限公司二零一六年八月目录一、工程概况…………………………………………………………2二、编制依据…………………………………………………………2三、人货电梯基础承台及配筋………………………………………2四、荷载计算…………………………………………………………2五、人货电梯基础支撑形式…………………………………………5六、施工注意事项……………………………………………………8一、工程概况本工程位于黄山路与宁国路交口东南角，主楼为框架剪力墙结构，地下 2 层，地上 34 层,建筑高度 99.99 米。本工程地上建筑面积约为6。9 万平方米，地下建筑面积约为 1.3 平方米.考虑到工程现场的实际情况，计划在 1＃、2＃和 3#楼北侧地下室顶板之上安装一台SC200/200B 人货电梯，供主楼垂直运输使用，人货电梯基础直接放置于地下室顶板之上。该处地下室顶板配筋为：板底筋为 Ø14@150，板面筋为 Ø14＠200 双层双向,顶板厚 300mm。二、编制依据1、设计图纸及图纸设计参数2、本施工人货电梯使用说明书3、《钢结构设计法律规范》(GB50017-2025)4、相关法律规范三、人货电梯基础承台及配筋人货电梯拟采纳江汉建机生产的 SC200/200B 的双笼人货电梯。吊笼规格为 3。0×1.3，基础尺寸为 4 米*6 米，基础厚为 250mm，基础混凝土强度等级为 C30，。人货电梯与建筑物之间采纳扶墙架链接，4 层以下每层链接一次，四层以上每两层链接一次,以防备风荷载的桡力，保证其稳定性，这里不做计算。四、荷载计算1、基础承台承载力验算基础承台严格根据人货电梯安装使用说明要求进行施工，以说明为主，这里不做计算。2、地下室顶板面验算根据安装高度为 110 米计算，人货电梯及其承台自重如下：单重数量总重标准节 135Kg/节 74 个 9990kg吊笼重 1700Kg/个 2 个 3400kg围栏重 1480Kg/个 1480kg扶墙重 30％标准节重 2997kg限制载货 4000kg按使用说明书计算人货电梯荷载为：P1=（2×1700+1480+74×135+4000+2997）×2。1=45920kg=459KN基础重为：P2=4×6×0。25×2500=15000kg=150KNP=P1+P2=609KN将人货电梯及其承台自重转化为 4m×6m 范围内面荷载,能满足人货电梯下部地下室顶板 C30 砼抗压强度。S=P/1。152=0.46N/mm2〈14。3N/mm²（满足要求)3、承台验算承台砼强度为 C30，轴心抗压强度设计值 fc=14.3Mpa,底面积为S=4×6...
