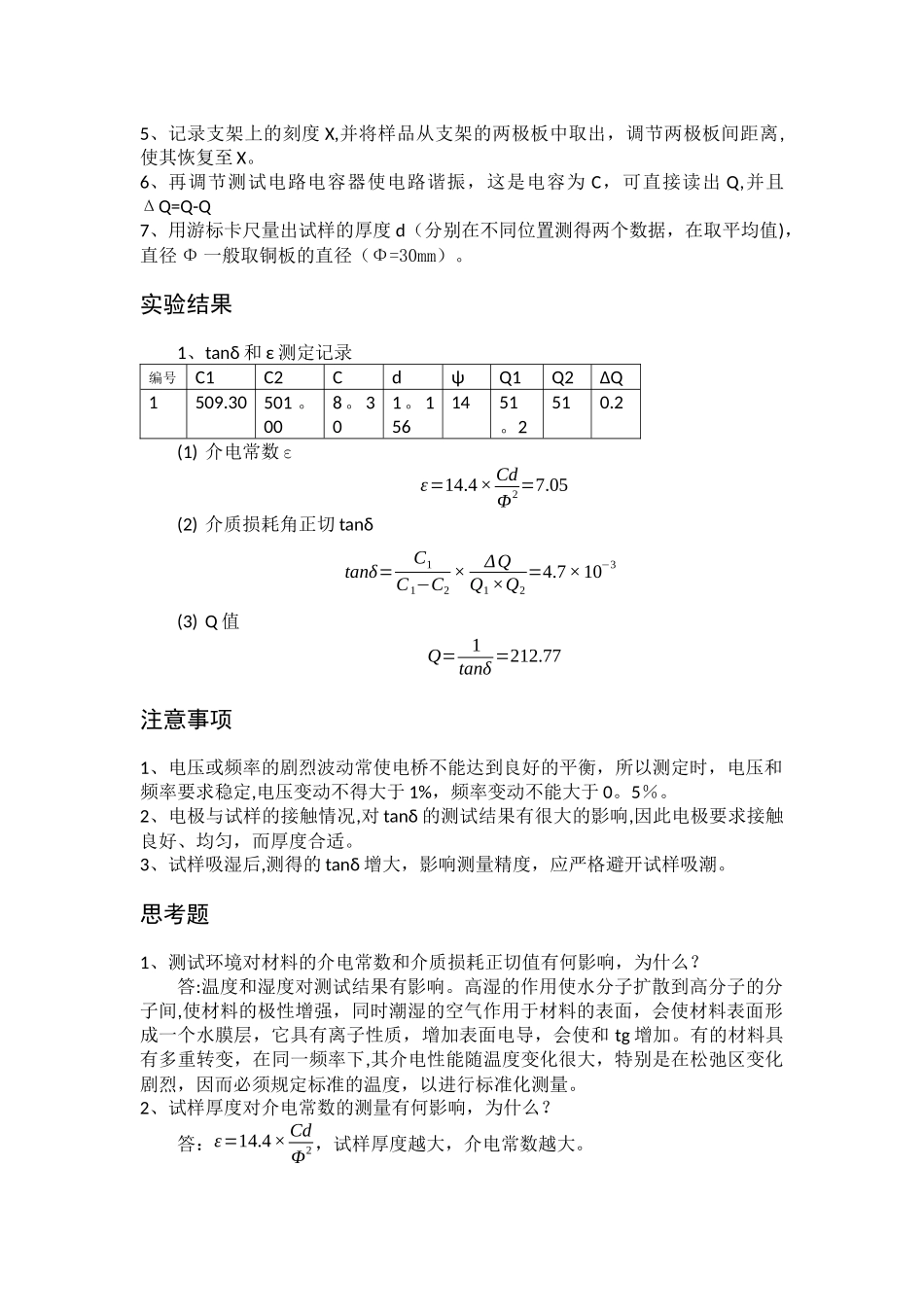

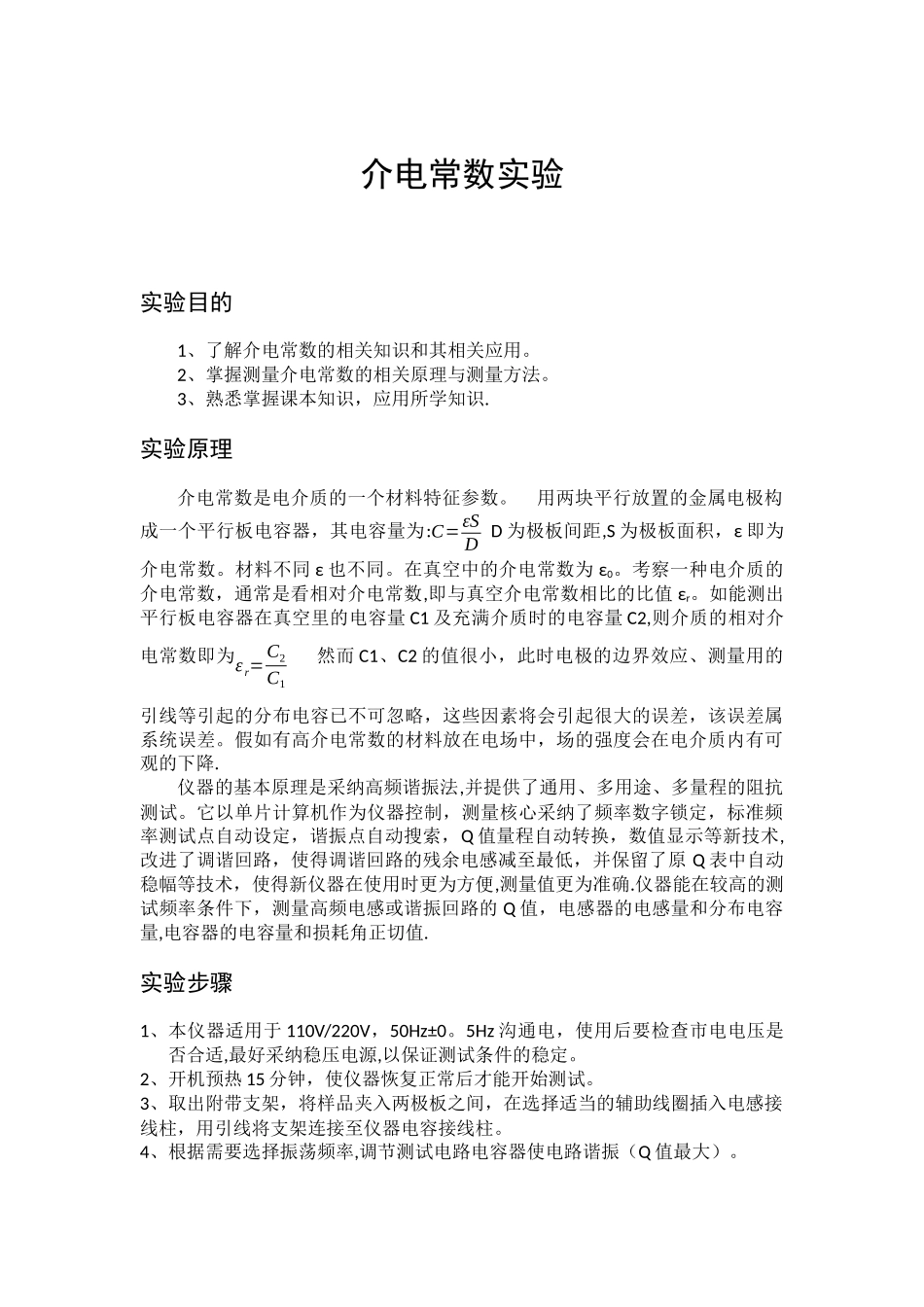

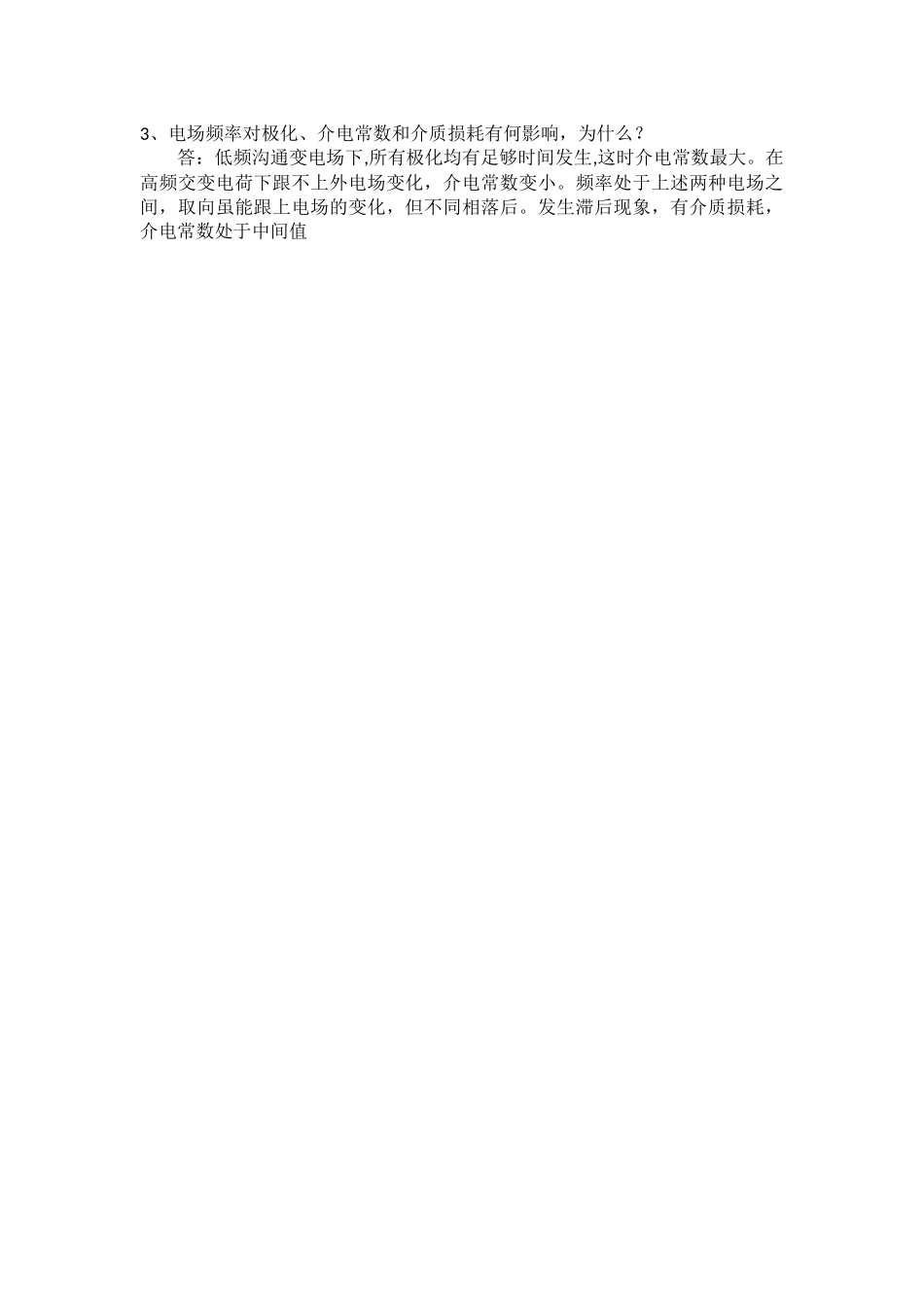

介电常数实验实验目的1、了解介电常数的相关知识和其相关应用。 2、掌握测量介电常数的相关原理与测量方法。 3、熟悉掌握课本知识，应用所学知识.实验原理介电常数是电介质的一个材料特征参数。 用两块平行放置的金属电极构成一个平行板电容器，其电容量为:C=εSD D 为极板间距,S 为极板面积，ε 即为介电常数。材料不同 ε 也不同。在真空中的介电常数为 ε0。考察一种电介质的介电常数，通常是看相对介电常数,即与真空介电常数相比的比值 εr。如能测出平行板电容器在真空里的电容量 C1 及充满介质时的电容量 C2,则介质的相对介电常数即为ε r=C2C1 然而 C1、C2 的值很小，此时电极的边界效应、测量用的引线等引起的分布电容已不可忽略，这些因素将会引起很大的误差，该误差属系统误差。假如有高介电常数的材料放在电场中，场的强度会在电介质内有可观的下降.仪器的基本原理是采纳高频谐振法,并提供了通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器控制，测量核心采纳了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q 值量程自动转换，数值显示等新技术,改进了调谐回路，使得调谐回路的残余电感减至最低，并保留了原 Q 表中自动稳幅等技术，使得新仪器在使用时更为方便,测量值更为准确.仪器能在较高的测试频率条件下，测量高频电感或谐振回路的 Q 值，电感器的电感量和分布电容量,电容器的电容量和损耗角正切值.实验步骤1、本仪器适用于 110V/220V，50Hz±0。5Hz 沟通电，使用后要检查市电电压是否合适,最好采纳稳压电源,以保证测试条件的稳定。2、开机预热 15 分钟，使仪器恢复正常后才能开始测试。3、取出附带支架，将样品夹入两极板之间，在选择适当的辅助线圈插入电感接线柱，用引线将支架连接至仪器电容接线柱。4、根据需要选择振荡频率,调节测试电路电容器使电路谐振（Q 值最大）。5、记录支架上的刻度 X,并将样品从支架的两极板中取出，调节两极板间距离,使其恢复至 X。6、再调节测试电路电容器使电路谐振，这是电容为 C，可直接读出 Q,并且ΔQ=Q-Q7、用游标卡尺量出试样的厚度 d（分别在不同位置测得两个数据，在取平均值)，直径 Φ 一般取铜板的直径（Φ=30mm）。实验结果1、tanδ 和 ε 测定记录编号C1C2CdψQ1Q2ΔQ1509.30501 。008。301。1561451。2510.2(1) 介电常数 εε=14.4× CdΦ2=7.05(2) 介质损耗角正切 tanδtanδ=C1C1−C2×ΔQQ1×Q2=4.7×10−3(3) Q...
