仪表伴热管安装技术措施标准

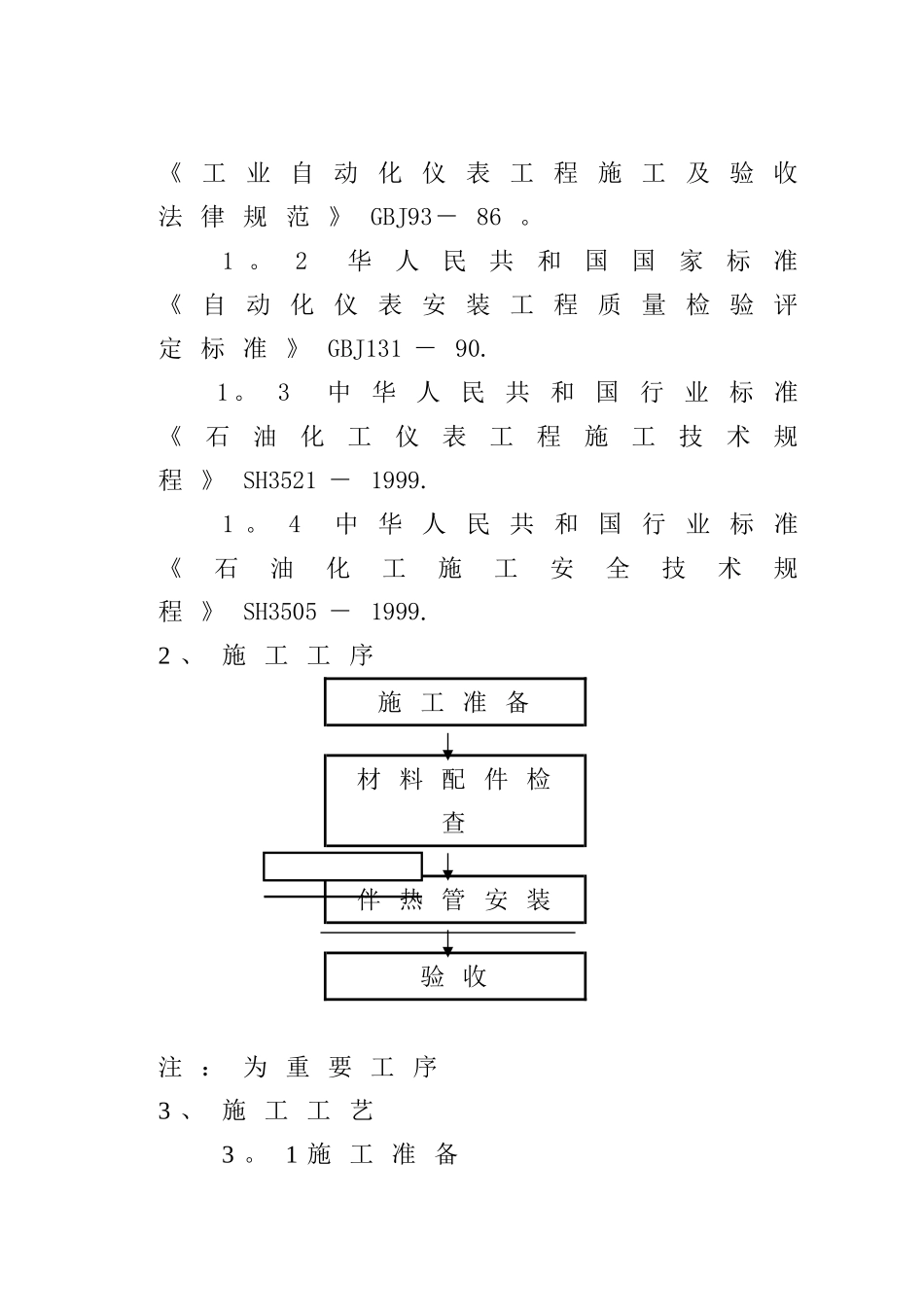

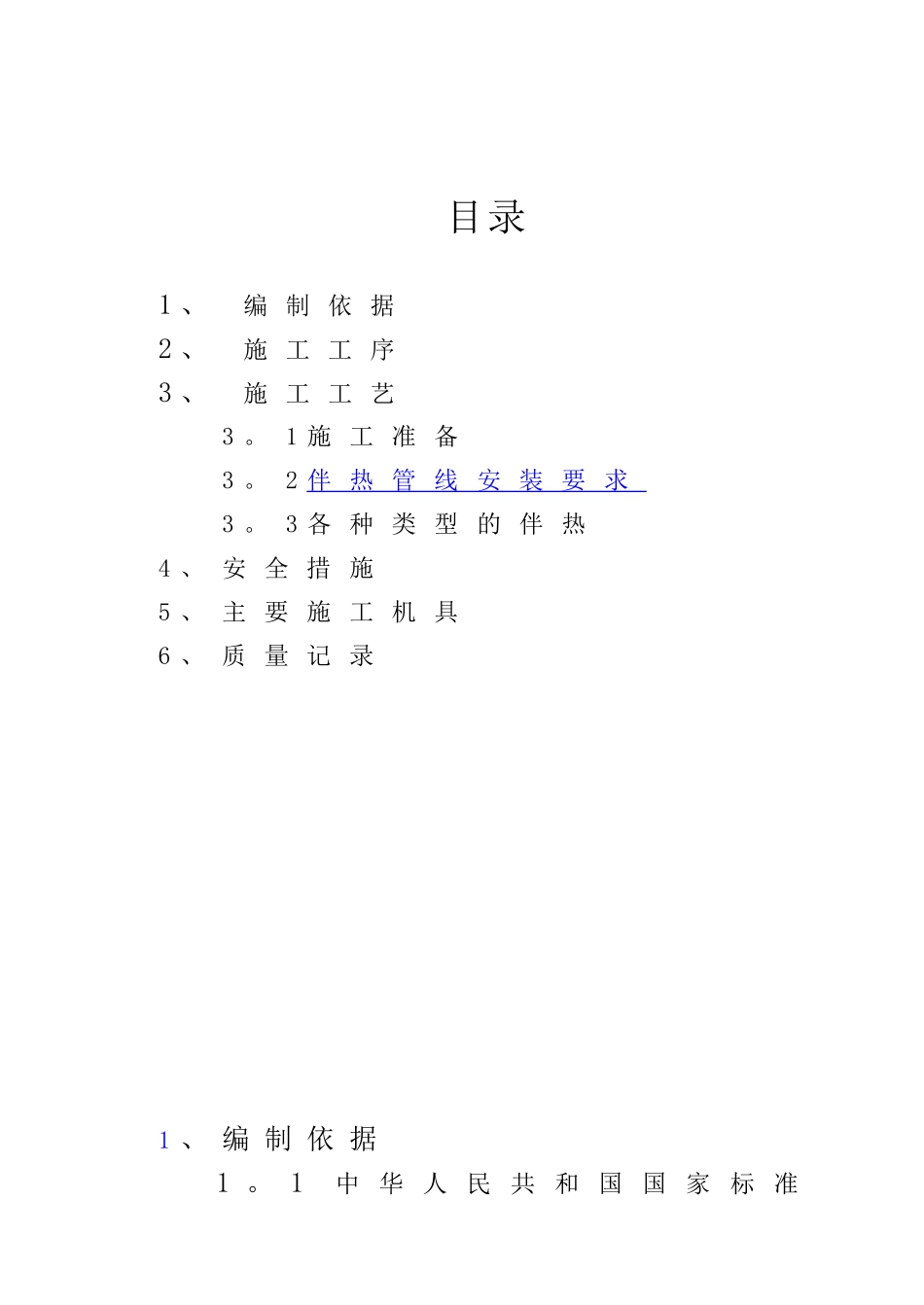

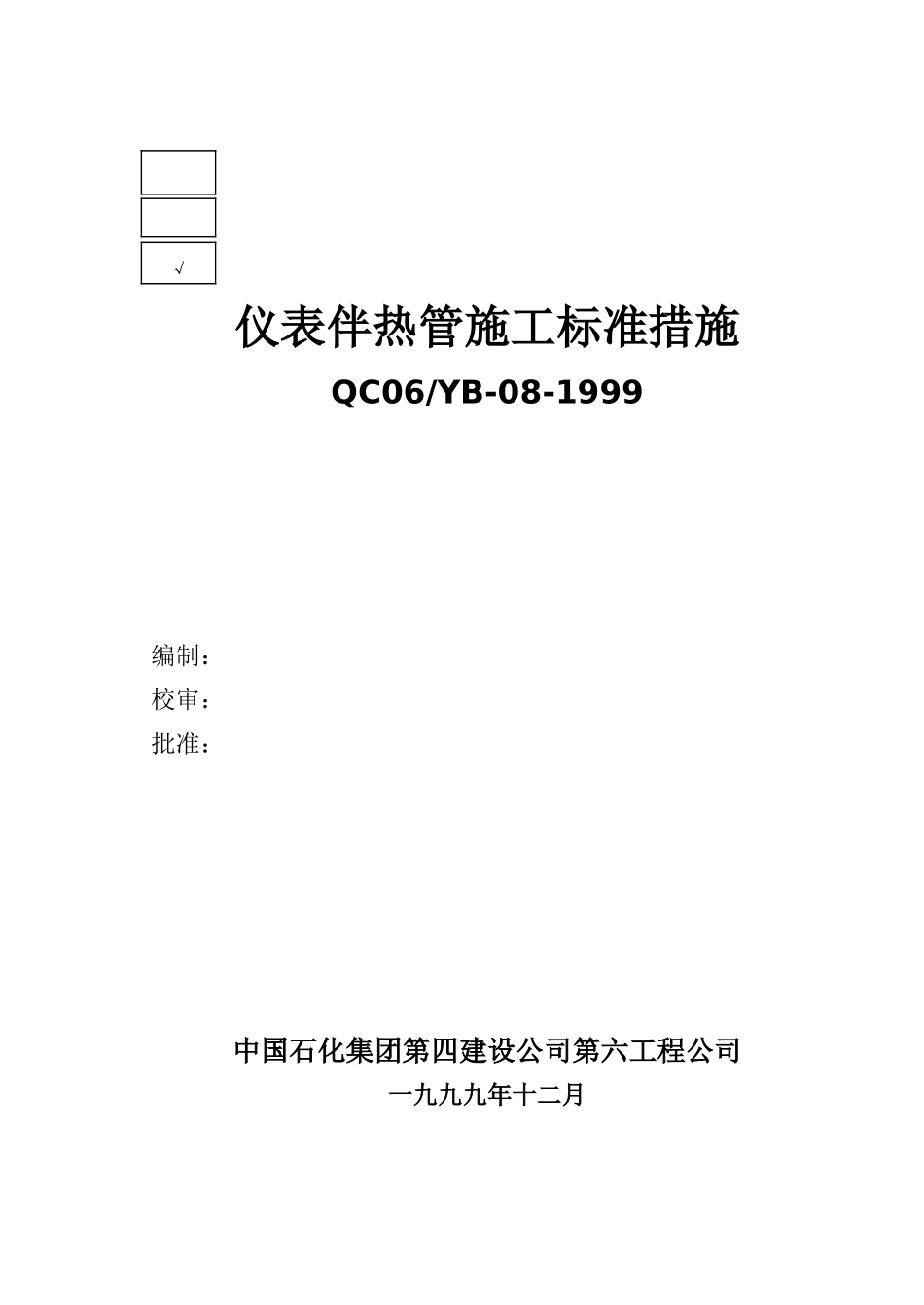

特别重大一般仪表伴热管施工标准措施QC06/YB-08-1999编制：校审：批准：中国石化集团第四建设公司第六工程公司一九九九年十二月√ 目录1 、编 制 依 据2 、施 工 工 序3 、施 工 工 艺3 。 1 施 工 准 备3 。 2 伴 热 管 线 安 装 要 求3 。 3 各 种 类 型 的 伴 热4 、 安 全 措 施5 、 主 要 施 工 机 具6 、 质 量 记 录1 、 编 制 依 据 1 。 1 中 华 人 民 共 和 国 国 家 标 准《 工 业 自 动 化 仪 表 工 程 施 工 及 验 收法 律 规 范 》 GBJ93－ 86 。1 。2 华人民共和国国家标准《 自 动 化 仪 表 安 装 工 程 质 量 检 验 评定 标 准 》 GBJ131 － 90. 1 。3 中华人民共和国行业标准《石油化工仪表工程施工技术规程 》 SH3521 － 1999.1 。 4 中 华 人 民 共 和 国 行 业 标 准《石油化工施工安全技术规程 》 SH3505 － 1999.2 、 施 工 工 序施 工 准 备材 料 配 件 检查伴 热 管 安 装验 收注 ： 为 重 要 工 序3 、 施 工 工 艺3 。 1 施 工 准 备3.1 。 1 进 入 现 场 后 ， 熟 悉 图 纸 ， 了 解设 计 意 图 和 主 要 工 程 量 。 3.1 。 2 配 备 施 工 机 具 ， 并 对 施 工 机具 进 行 检 查 、 保 养 、 维 护 ， 确 保 施工 时 能 正 常 使 用 。 3.1.3 施 工 用 计 量 器 具 必 须 经 计 量部 门 鉴 定 , 确 认 合 格 后 方 可 使 用 。 3.1 。 4 每 道 工 序 开 始 前 由 施 工 技术 人 员 进 行 交 底 ， 并 做 好 交 底 记 录 。3 。 1.5 检 查 现 场 是 否 达 到 能 满 足 伴热 安 装 的 要 求 。 准 备 好 预 制 施 工 场地 .3 。 1.6 检 查 核 对 伴 热 管 的 到 货 是 否符 合 设 计 要 求 。3 。 2 供 汽 与 回 水 系 统 安 装 3。 2 。 1 蒸 汽 伴 热 的 供 汽 系 统 ， 当供 汽 点 分 散 时 ， 宜 采 纳 分 散 供 汽 。当 供 汽 点 较 集 中 在 一 定 区 域 内 时 , 宜采纳蒸汽分配器集中供汽。如图3 。 2—1 所 示 ：图3.2—1 蒸汽供汽示意图 1—供汽总管 2— 疏水器 3—回水沟...
