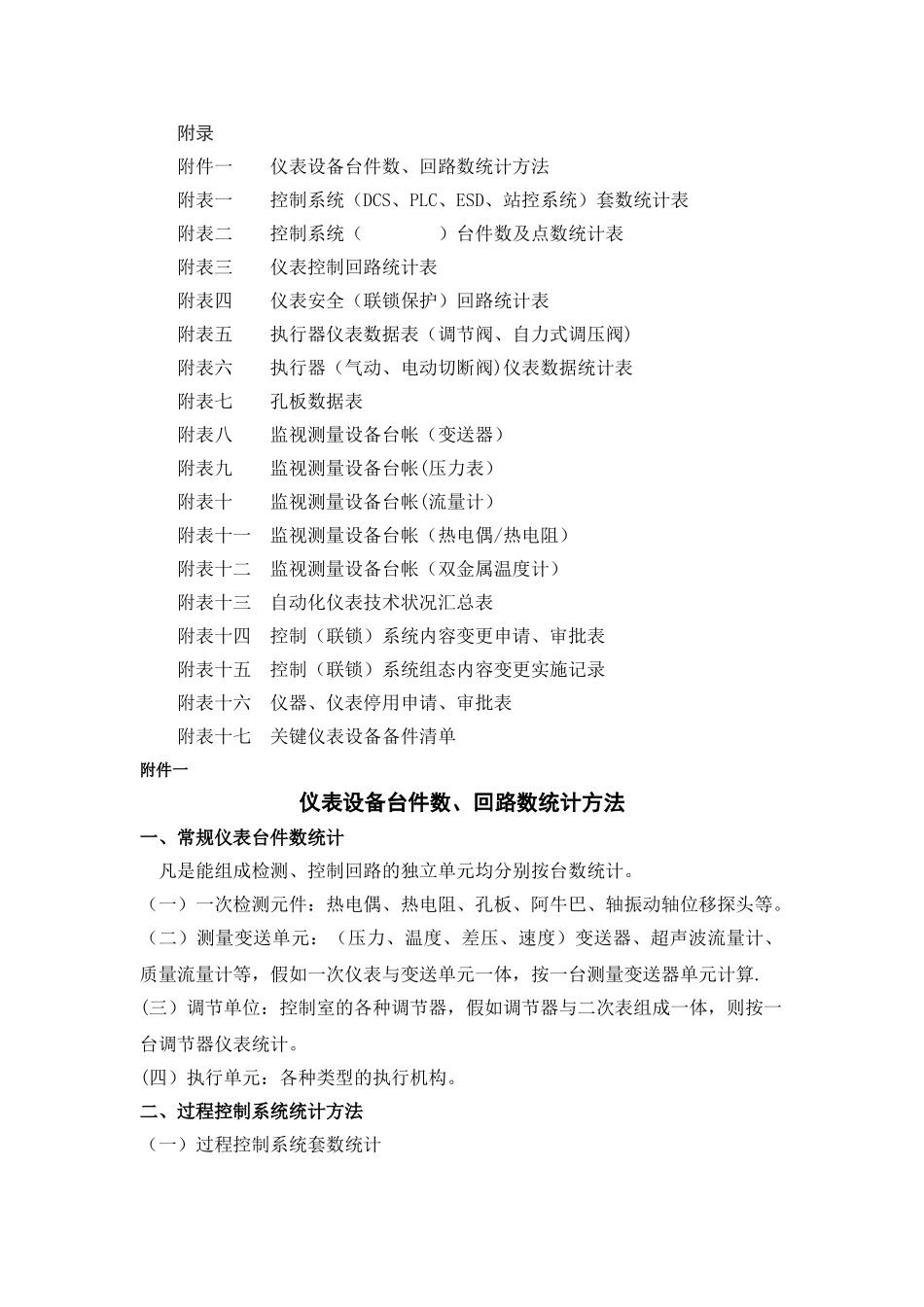

附录附件一 仪表设备台件数、回路数统计方法附表一 控制系统（DCS、PLC、ESD、站控系统）套数统计表附表二 控制系统（ ）台件数及点数统计表附表三 仪表控制回路统计表附表四 仪表安全（联锁保护）回路统计表附表五 执行器仪表数据表（调节阀、自力式调压阀)附表六 执行器（气动、电动切断阀)仪表数据统计表附表七 孔板数据表附表八 监视测量设备台帐（变送器）附表九 监视测量设备台帐(压力表）附表十 监视测量设备台帐(流量计）附表十一 监视测量设备台帐（热电偶/热电阻）附表十二 监视测量设备台帐（双金属温度计）附表十三 自动化仪表技术状况汇总表附表十四 控制（联锁）系统内容变更申请、审批表附表十五 控制（联锁）系统组态内容变更实施记录附表十六 仪器、仪表停用申请、审批表附表十七 关键仪表设备备件清单附件一仪表设备台件数、回路数统计方法一、常规仪表台件数统计凡是能组成检测、控制回路的独立单元均分别按台数统计。（一）一次检测元件：热电偶、热电阻、孔板、阿牛巴、轴振动轴位移探头等。（二）测量变送单元：（压力、温度、差压、速度）变送器、超声波流量计、质量流量计等，假如一次仪表与变送单元一体，按一台测量变送器单元计算.(三）调节单位：控制室的各种调节器，假如调节器与二次表组成一体，则按一台调节器仪表统计。(四）执行单元：各种类型的执行机构。二、过程控制系统统计方法（一）过程控制系统套数统计凡用于生产过程检测、控制、管理，由本地网络设备连接起来的工业控制计算机（含 DCS、PLG、ESD、控制上位机、数采系统)都按一套过程计算机系统统计。（二）过程控制系统台件数:1、操作和管理系统部分：操作站、工程师站。2、过程控制(采集）器部分：过程控制站、数据采集站等的相对独立的电子单元均按 1 台件统计,如：控制卡、通讯卡、电源等，冗余配置的按双倍统计。3、过程输入输出部分：独立的输入输出卡件(包括其接线端子板、数据调理板等）均按 1 台件统计.(三)过程控制计算机的输入、输出点数统计根据现场实际连接的输入、输出点数统计.三、回路统计方法（一）测量回路：按测量点数计算测量回路数.（二）控制回路：按调节器的个数计算控制回路数.（三)联锁回路：按执行器数计算联锁回路数。四、仪表设备密封点数的统计仪表设备密封接合处，就算一个密封点，凡用电焊、气焊等焊接处，不做密封点统计，但是有泄漏处，在计算机泄漏率时,都算漏点.五、仪表四率计算方法（一）完...
