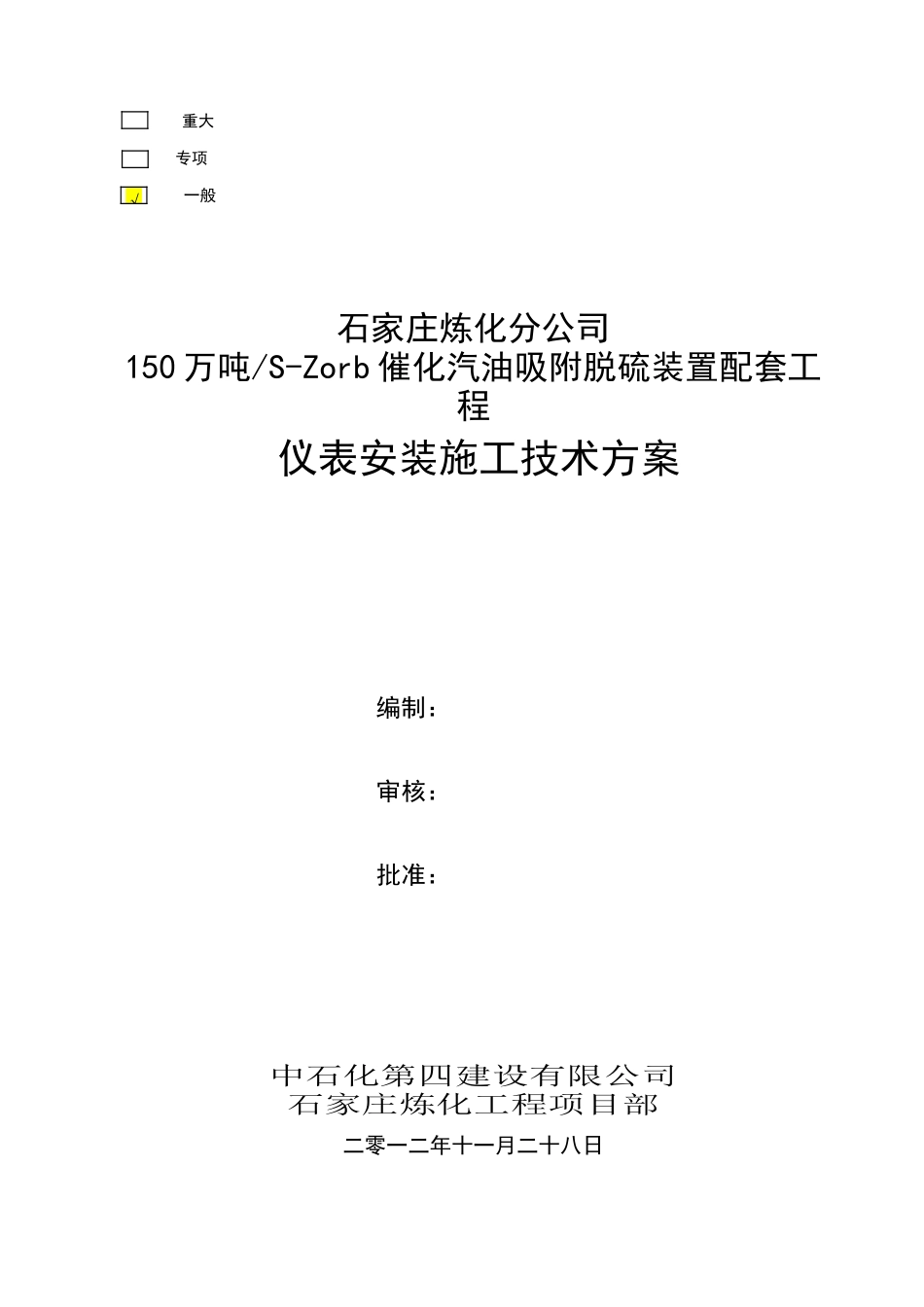

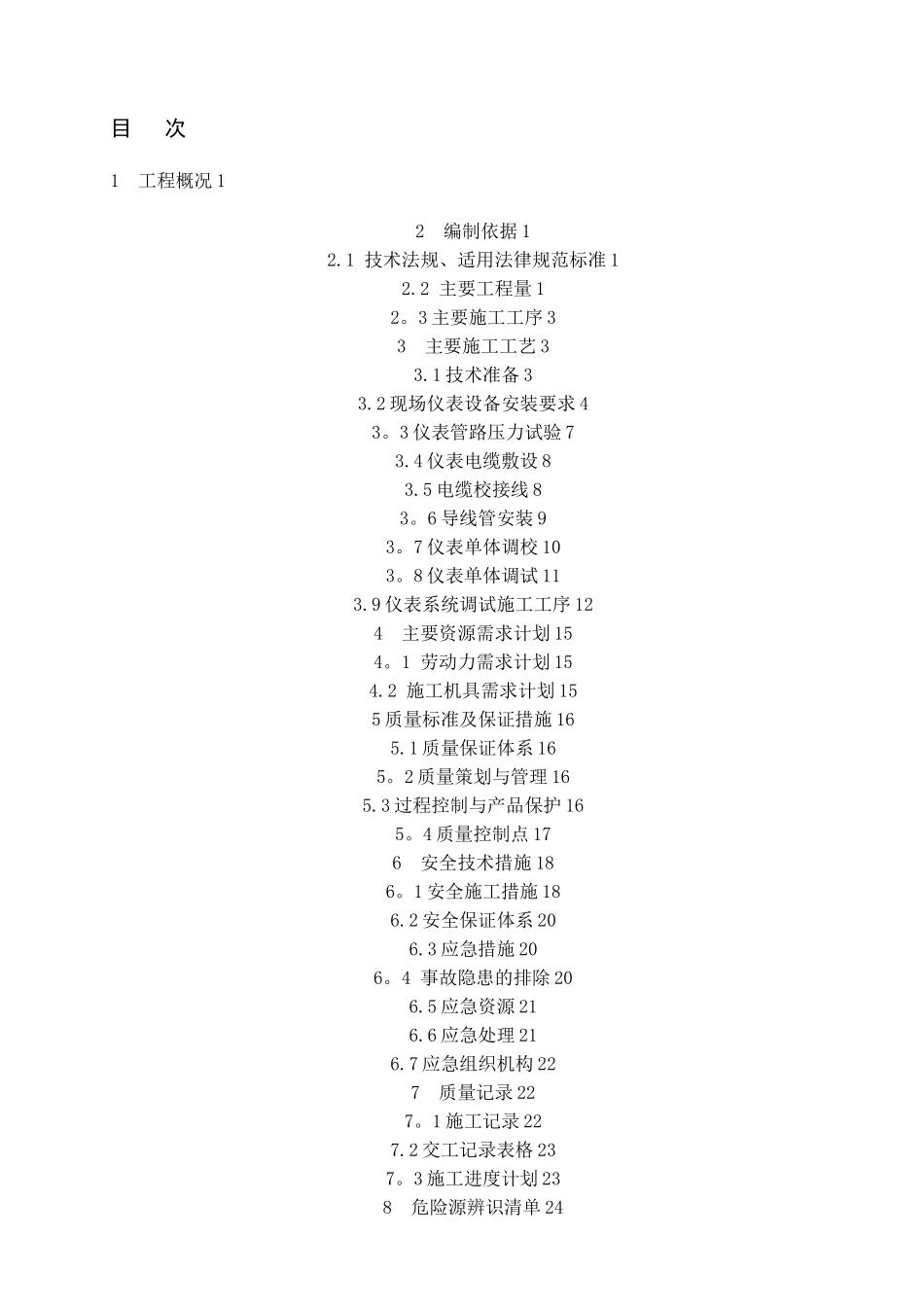

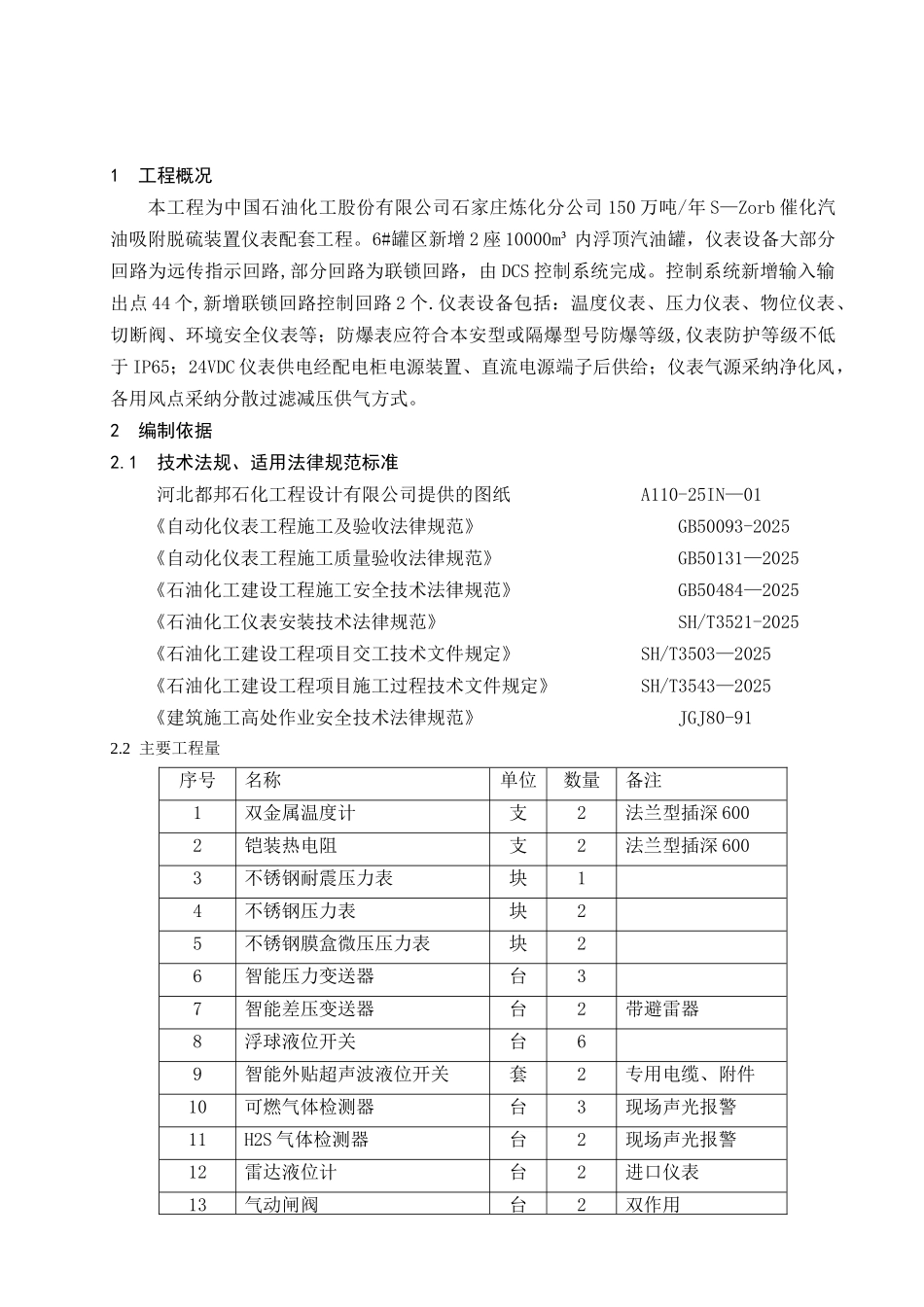

重大 专项一般石家庄炼化分公司150 万吨/S-Zorb 催化汽油吸附脱硫装置配套工程仪表安装施工技术方案编制：审核：批准：中石化第四建设有限公司石家庄炼化工程项目部二零一二年十一月二十八日√目 次1 工程概况 12 编制依据 12.1 技术法规、适用法律规范标准 12.2 主要工程量 12。3 主要施工工序 33 主要施工工艺 33.1 技术准备 33.2 现场仪表设备安装要求 43。3 仪表管路压力试验 73.4 仪表电缆敷设 83.5 电缆校接线 83。6 导线管安装 93。7 仪表单体调校 103。8 仪表单体调试 113.9 仪表系统调试施工工序 124 主要资源需求计划 154。1 劳动力需求计划 154.2 施工机具需求计划 155 质量标准及保证措施 165.1 质量保证体系 165。2 质量策划与管理 165.3 过程控制与产品保护 165。4 质量控制点 176 安全技术措施 186。1 安全施工措施 186.2 安全保证体系 206.3 应急措施 206。4 事故隐患的排除 206.5 应急资源 216.6 应急处理 216.7 应急组织机构 227 质量记录 227。1 施工记录 227.2 交工记录表格 237。3 施工进度计划 238 危险源辨识清单 241 工程概况本工程为中国石油化工股份有限公司石家庄炼化分公司 150 万吨/年 S—Zorb 催化汽油吸附脱硫装置仪表配套工程。6#罐区新增 2 座 10000m³ 内浮顶汽油罐，仪表设备大部分回路为远传指示回路,部分回路为联锁回路，由 DCS 控制系统完成。控制系统新增输入输出点 44 个,新增联锁回路控制回路 2 个.仪表设备包括：温度仪表、压力仪表、物位仪表、切断阀、环境安全仪表等；防爆表应符合本安型或隔爆型号防爆等级,仪表防护等级不低于 IP65；24VDC 仪表供电经配电柜电源装置、直流电源端子后供给；仪表气源采纳净化风，各用风点采纳分散过滤减压供气方式。2 编制依据2.1 技术法规、适用法律规范标准 河北都邦石化工程设计有限公司提供的图纸 A110-25IN—01《自动化仪表工程施工及验收法律规范》 GB50093-2025《自动化仪表工程施工质量验收法律规范》 GB50131—2025《石油化工建设工程施工安全技术法律规范》 GB50484—2025《石油化工仪表安装技术法律规范》 SH/T3521-2025《石油化工建设工程项目交工技术文件规定》 SH/T3503—2025《石油化工建设工程项目施工过程技术文件规定》 SH/T3543—2025《建筑施工高处作业安全技术法律规范》 JGJ80-912.2 主要工程量序号名称单位数量备注1双金属温度计...
