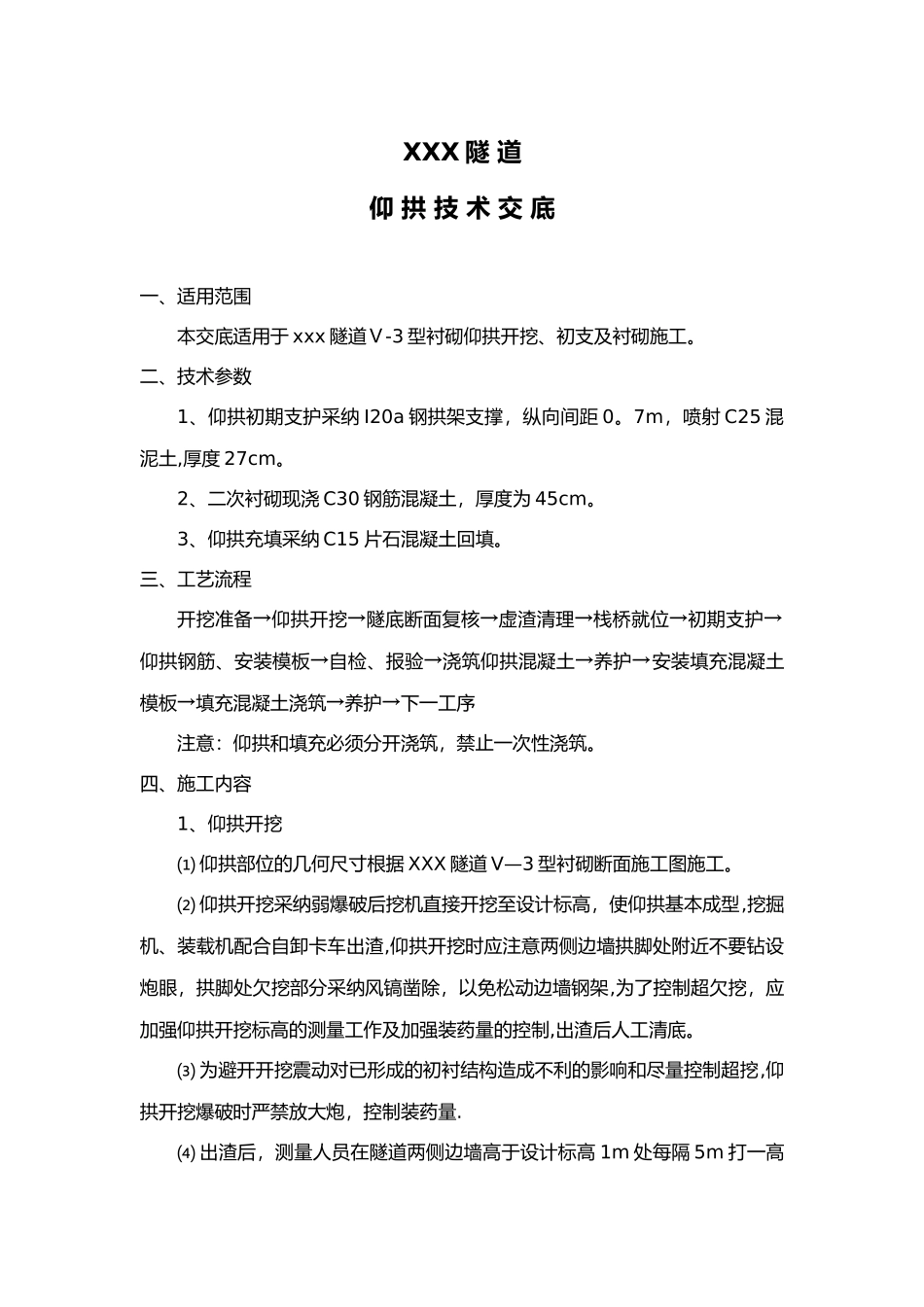

XXX 隧 道 仰 拱 技 术 交 底一、适用范围本交底适用于 xxx 隧道Ⅴ-3 型衬砌仰拱开挖、初支及衬砌施工
二、技术参数1、仰拱初期支护采纳 I20a 钢拱架支撑，纵向间距 0
7m，喷射 C25 混泥土,厚度 27cm
2、二次衬砌现浇 C30 钢筋混凝土，厚度为 45cm
3、仰拱充填采纳 C15 片石混凝土回填
三、工艺流程开挖准备→仰拱开挖→隧底断面复核→虚渣清理→栈桥就位→初期支护→仰拱钢筋、安装模板→自检、报验→浇筑仰拱混凝土→养护→安装填充混凝土模板→填充混凝土浇筑→养护→下一工序注意：仰拱和填充必须分开浇筑，禁止一次性浇筑
四、施工内容1、仰拱开挖⑴ 仰拱部位的几何尺寸根据 XXX 隧道 V—3 型衬砌断面施工图施工
⑵ 仰拱开挖采纳弱爆破后挖机直接开挖至设计标高，使仰拱基本成型,挖掘机、装载机配合自卸卡车出渣,仰拱开挖时应注意两侧边墙拱脚处附近不要钻设炮眼，拱脚处欠挖部分采纳风镐凿除，以免松动边墙钢架,为了控制超欠挖，应加强仰拱开挖标高的测量工作及加强装药量的控制,出渣后人工清底
⑶ 为避开开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖,仰拱开挖爆破时严禁放大炮，控制装药量
⑷ 出渣后，测量人员在隧道两侧边墙高于设计标高 1m 处每隔 5m 打一高程控制点,使用水泥钉标记，然后在同一里程的两高程控制点拉一条细线 ,同时找出该里程隧道中线的位置，量出中线到两水泥钉的距离，然后跟设计值进行比较,来推断是否满足设计要求
从隧道中线朝两侧每隔 1m 量出细线离隧道底面的高度，与设计值进行比较,推断与设计尺寸是否相符，并对欠挖的部位进行处理
⑸ 仰拱一次开挖长度控制在 2~3 米范围内，避开造成隧道侧墙部位收敛变形过大，影响结构及施工安全
2、安设栈桥根据测量放线点开挖仰拱，使用挖掘机清理施工作业段的大部分底渣，搭设栈桥，栈桥底面高度比已施工的仰拱填
