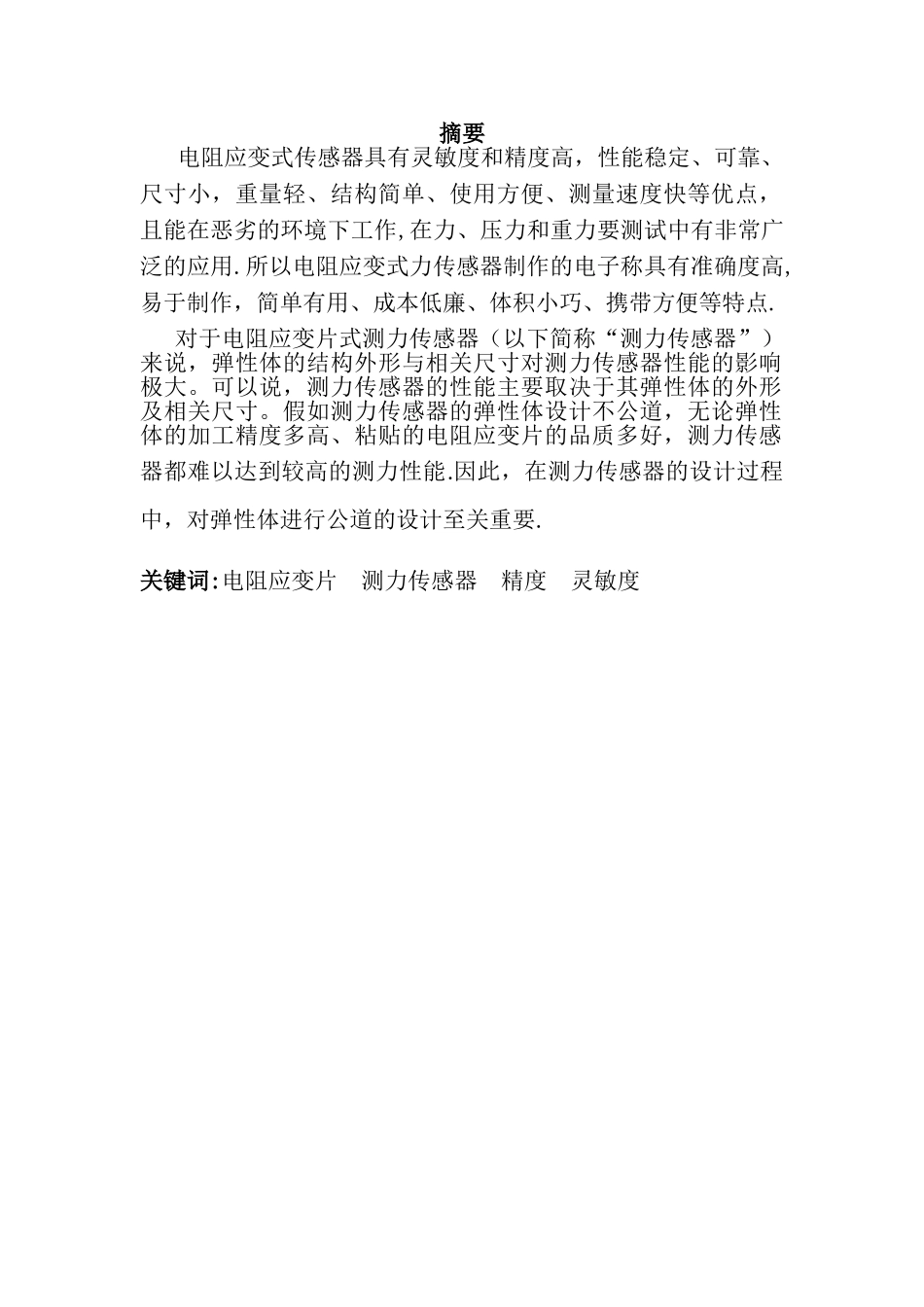

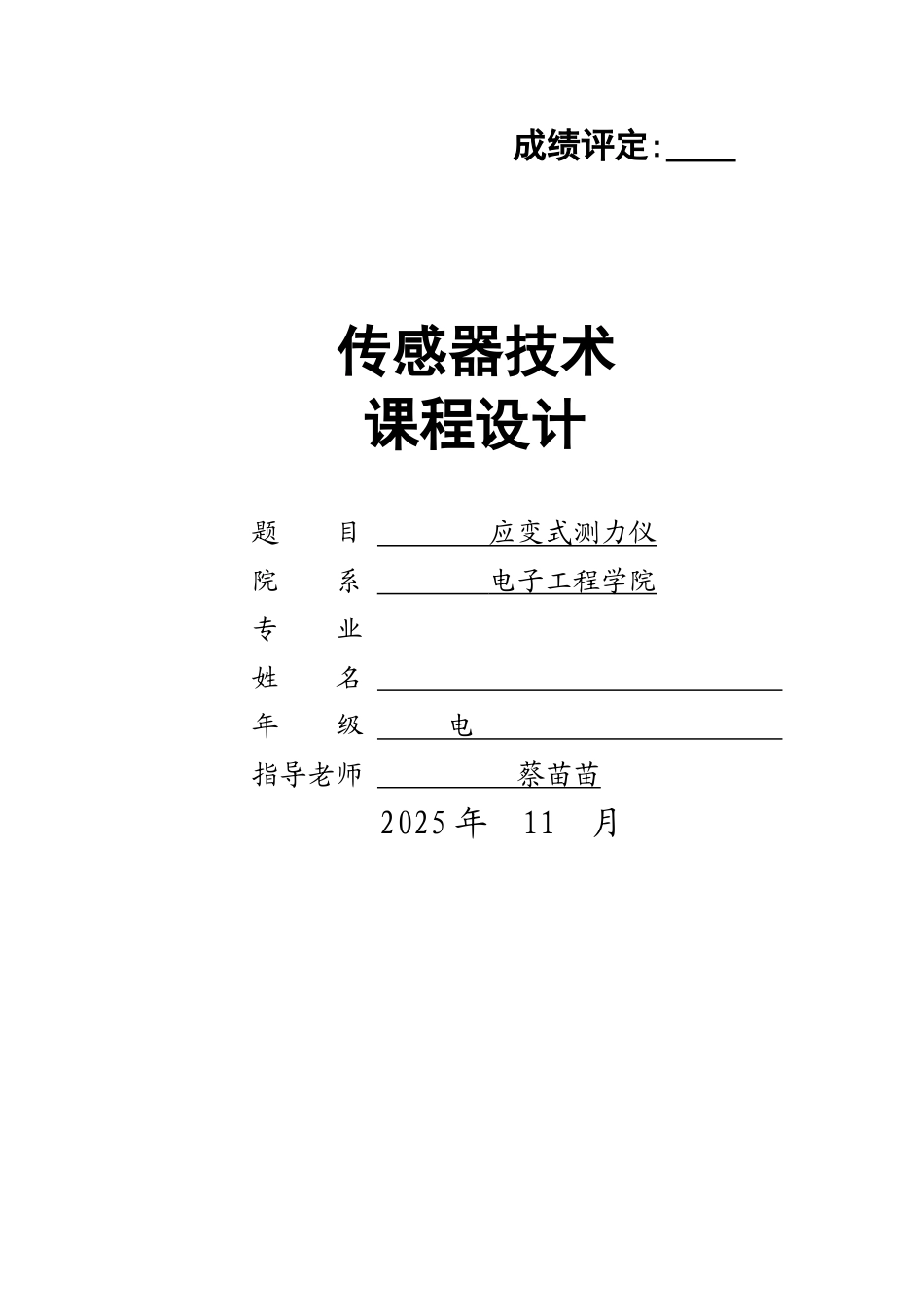

成绩评定: 传感器技术 课程设计 题 目 应变式测力仪 院 系 电子工程学院 专 业 姓 名 年 级 电 指导老师 蔡苗苗 2025 年 11 月摘要电阻应变式传感器具有灵敏度和精度高，性能稳定、可靠、尺寸小，重量轻、结构简单、使用方便、测量速度快等优点，且能在恶劣的环境下工作,在力、压力和重力要测试中有非常广泛的应用.所以电阻应变式力传感器制作的电子称具有准确度高,易于制作，简单有用、成本低廉、体积小巧、携带方便等特点.对于电阻应变片式测力传感器（以下简称“测力传感器”）来说，弹性体的结构外形与相关尺寸对测力传感器性能的影响极大。可以说，测力传感器的性能主要取决于其弹性体的外形及相关尺寸。假如测力传感器的弹性体设计不公道，无论弹性体的加工精度多高、粘贴的电阻应变片的品质多好，测力传感器都难以达到较高的测力性能.因此，在测力传感器的设计过程中，对弹性体进行公道的设计至关重要.关键词:电阻应变片 测力传感器 精度 灵敏度目 录一 、设计目的--------------------------4二、设计任务与要求----------------------42。1 设计任务-------------------------42.2 设计要求--------------------------4三、设计步骤及原理分析------------------53.1 设计方法--------------------------53.2 设计步骤--------------------------63。3 设计原理分析----------------------7四、课程设计小结与体会------------------9五、参考文献--------------------------9一 、设计目的1、掌握传感器选择的一般设计方法；2、了解有关传感器的基础知识；3、加深对电子电路知识方面知识的理解；4、能够熟悉传感器的检测以及应用电路；5、培育综合应用所学知识来指导实践的能力;二、设计任务与要求2.1 设计任务1、总体结构设计 2、精度设计 3、传感器设计 4、设计转换电路和调理电路；进行仿真实验。绘制原理图和 PCB 图2。2 设计要求1、应用应变片实现的测量; 2、该应变式传感器具有温度补偿作用; 3、给出所选应变片的型号及弹性敏感元件的类型；4、掌握测试结果数据处理方法、误差分析方法以及精度评定方法。采纳异步教学方法组织实践教学,培育学生自主学习能力、动手能力与创新能力。三、设计步骤及原理分析3.1 设计方法3。1.1 总体设计方案图 1 基于电阻应变式测力传感器的电子称系统框图3。1.2 等强度梁的结构设计等强度梁的结构设计如下图所示，是一种特别形式的悬臂梁。其特点是：...
