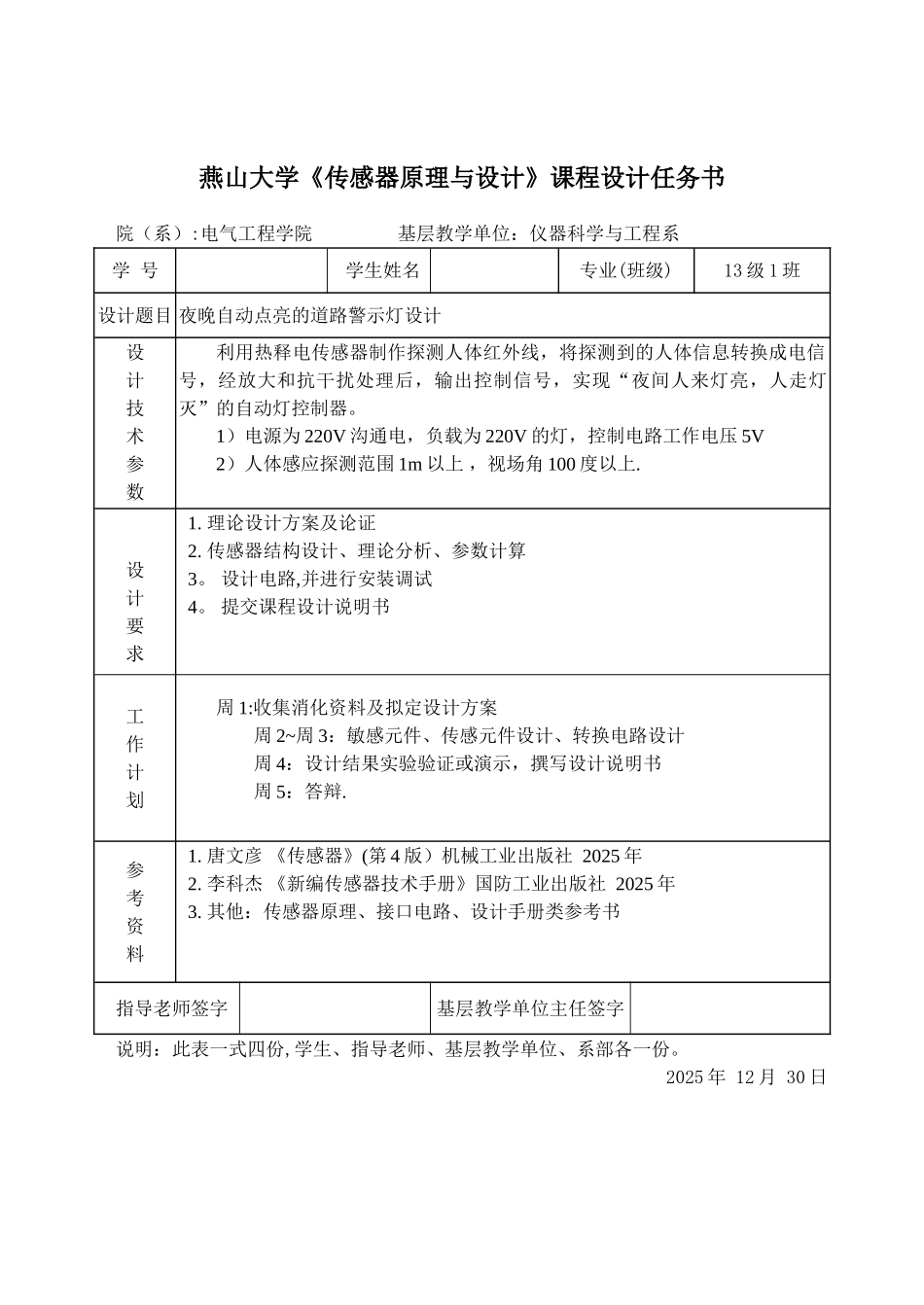

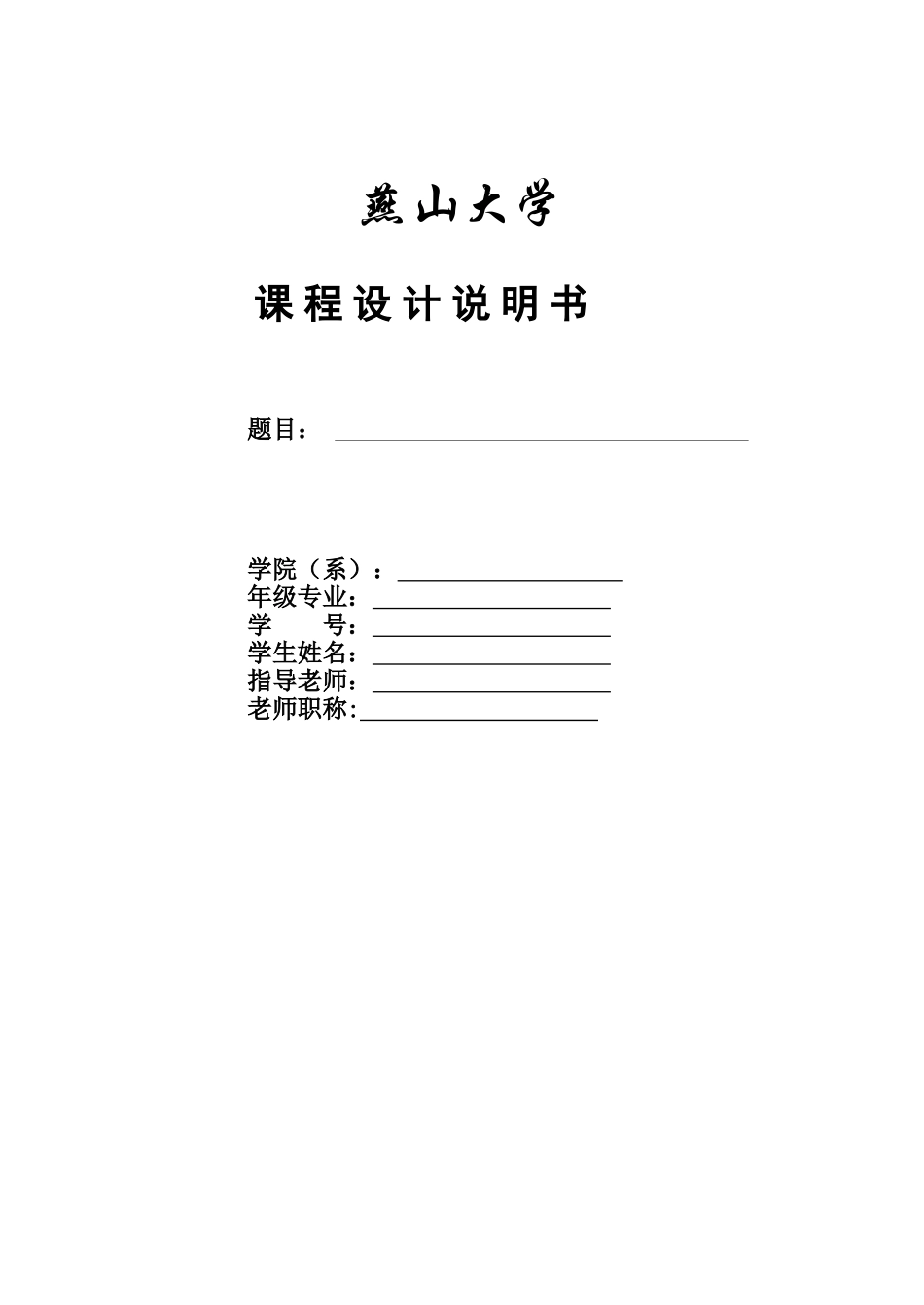

燕山大学课 程 设 计 说 明 书题目： 学院（系）： 年级专业： 学 号： 学生姓名： 指导老师： 老师职称: 燕山大学《传感器原理与设计》课程设计任务书院（系）:电气工程学院 基层教学单位：仪器科学与工程系 学 号学生姓名专业(班级)13 级 1 班设计题目 夜晚自动点亮的道路警示灯设计设计技术参数利用热释电传感器制作探测人体红外线，将探测到的人体信息转换成电信号，经放大和抗干扰处理后，输出控制信号，实现“夜间人来灯亮，人走灯灭”的自动灯控制器。1）电源为 220V 沟通电，负载为 220V 的灯，控制电路工作电压 5V2）人体感应探测范围 1m 以上 ，视场角 100 度以上.设计要求1. 理论设计方案及论证2. 传感器结构设计、理论分析、参数计算3。 设计电路,并进行安装调试4。 提交课程设计说明书 工作计划 周 1:收集消化资料及拟定设计方案周 2~周 3：敏感元件、传感元件设计、转换电路设计周 4：设计结果实验验证或演示，撰写设计说明书周 5：答辩.参考资料1. 唐文彦 《传感器》(第 4 版）机械工业出版社 2025 年2. 李科杰 《新编传感器技术手册》国防工业出版社 2025 年3. 其他：传感器原理、接口电路、设计手册类参考书指导老师签字基层教学单位主任签字说明：此表一式四份,学生、指导老师、基层教学单位、系部各一份。2025 年 12 月 30 日摘 要本文介绍了红外线感应开关的原理,采纳热释电红外探头(PT8A2621）将接收到的微弱信号加以放大，制成红外热释电感应开关。本开关能探测来自移动人体的红外辐射，只要人体进入探测区域，开关会自动开启。该设计可作为企业、宾馆、商场及住宅的走廊、楼梯、电梯间、卫生间、库房等处的自动开关，起到“人来灯自亮，人走灯自灭"的作用，既新颖方便，又节约用电，在某些场所还能起到威慑盗窃活动的防范作用.本设计结构简单,本身不发任何类型的辐射，器件功耗很小，价格低廉,隐蔽性好，应用范围广，所以可以通过扩展而达到实际的应用。关键词：红外线 感应开关 红外辐射 探测区域 热释电传感器目 录第 1 章：总体方案概要………………………………………………。11。1 意义及讨论现状………………………………………………………11.2 设计思路………………………………………………………………1第 2 章：设计方案各部分介绍……………………………………….22。1 热电是传感器的构成及工作原理……………………………………22.2...
