伸缩缝施工技术总结

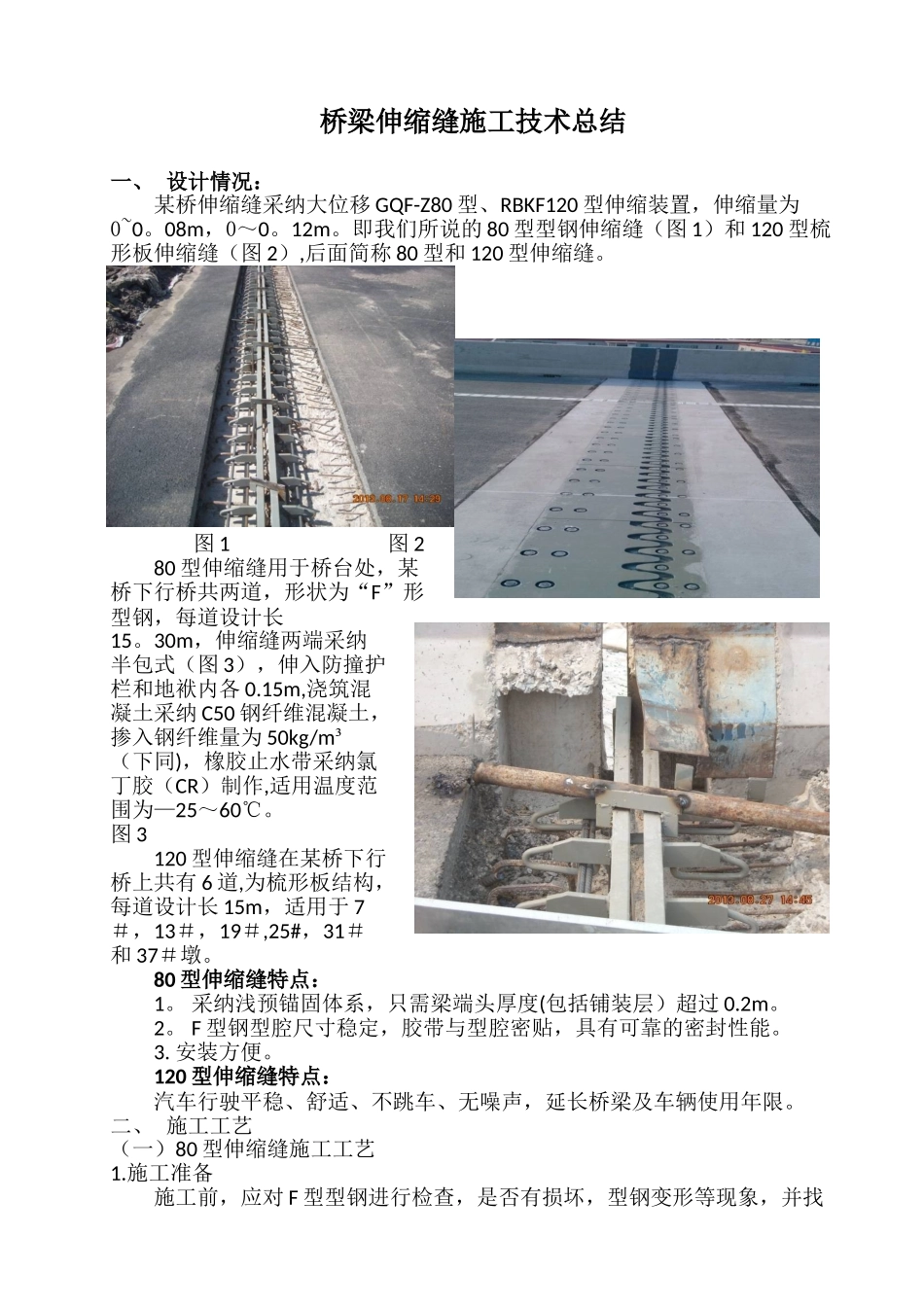

桥梁伸缩缝施工技术总结一、 设计情况：某桥伸缩缝采纳大位移 GQF-Z80 型、RBKF120 型伸缩装置，伸缩量为0~0。08m，0～0。12m。即我们所说的 80 型型钢伸缩缝（图 1）和 120 型梳形板伸缩缝（图 2）,后面简称 80 型和 120 型伸缩缝。 图 1 图 280 型伸缩缝用于桥台处，某桥下行桥共两道，形状为“F”形型钢，每道设计长15。30m，伸缩缝两端采纳半包式（图 3），伸入防撞护栏和地袱内各 0.15m,浇筑混凝土采纳 C50 钢纤维混凝土，掺入钢纤维量为 50kg/m³（下同)，橡胶止水带采纳氯丁胶（CR）制作,适用温度范围为—25～60℃。 图 3120 型伸缩缝在某桥下行桥上共有 6 道,为梳形板结构，每道设计长 15m，适用于 7＃，13＃，19＃,25#，31＃和 37＃墩。80 型伸缩缝特点：1。 采纳浅预锚固体系，只需梁端头厚度(包括铺装层）超过 0.2m。2。 F 型钢型腔尺寸稳定，胶带与型腔密贴，具有可靠的密封性能。3. 安装方便。120 型伸缩缝特点：汽车行驶平稳、舒适、不跳车、无噪声，延长桥梁及车辆使用年限。二、 施工工艺（一）80 型伸缩缝施工工艺1.施工准备施工前，应对 F 型型钢进行检查，是否有损坏，型钢变形等现象，并找监理报验型钢平整度.将所有用于本伸缩装置的辅料、设备、工具等均应运抵施工现场.2.施工测量根据设计要求，在伸缩装置的安装预留槽区上准确标出缝区边线位置，并画出切割线，80 型伸缩缝宽 0.86m。3。开槽清理为防止切割污染路面,在切割前用宽幅胶带纸沿切割边线粘一层彩条布，切割完成后将彩条布挪至缝边 1m 位置以外,并平铺好。（图4）。切割根据既定宽度切割，切割完成后采纳风镐对切割部分进行破裂,然后用人工将碎渣清理至先前留好的 图 4彩条布上.风镐枪使用时不得沿缝区边沿的切割线打挖,以防破坏边沿的沥青面;不得将缝区以外的沥青路面破坏（包括破角、抬起）。风镐破裂及人工清理完成后,用空压机吹净槽区内的破裂混凝土及尘土,并检查槽区长、宽、深等多部尺寸是否符合施工图要求，并报验监理。4.伸缩装置的焊接与安装整理伸缩缝预埋钢筋，使其平顺，若有倒地、倾斜的预埋筋将之校正；若有损坏或者缺失的预埋筋,需要重新植筋处理。伸缩缝 F 型钢吊装就位，使其安装中心线与梁端预留间隙中心线对正，并拉线，其长度与缝区的长度对正,两头半包入地袱与防撞护栏内，直线度满足 1。5mm/m。安装型钢的上顶面应与沥青面标高一致，并根据拉线调整伸缩缝体的直线度。上述工作无误后，...
