伸缩缝施工方案35941

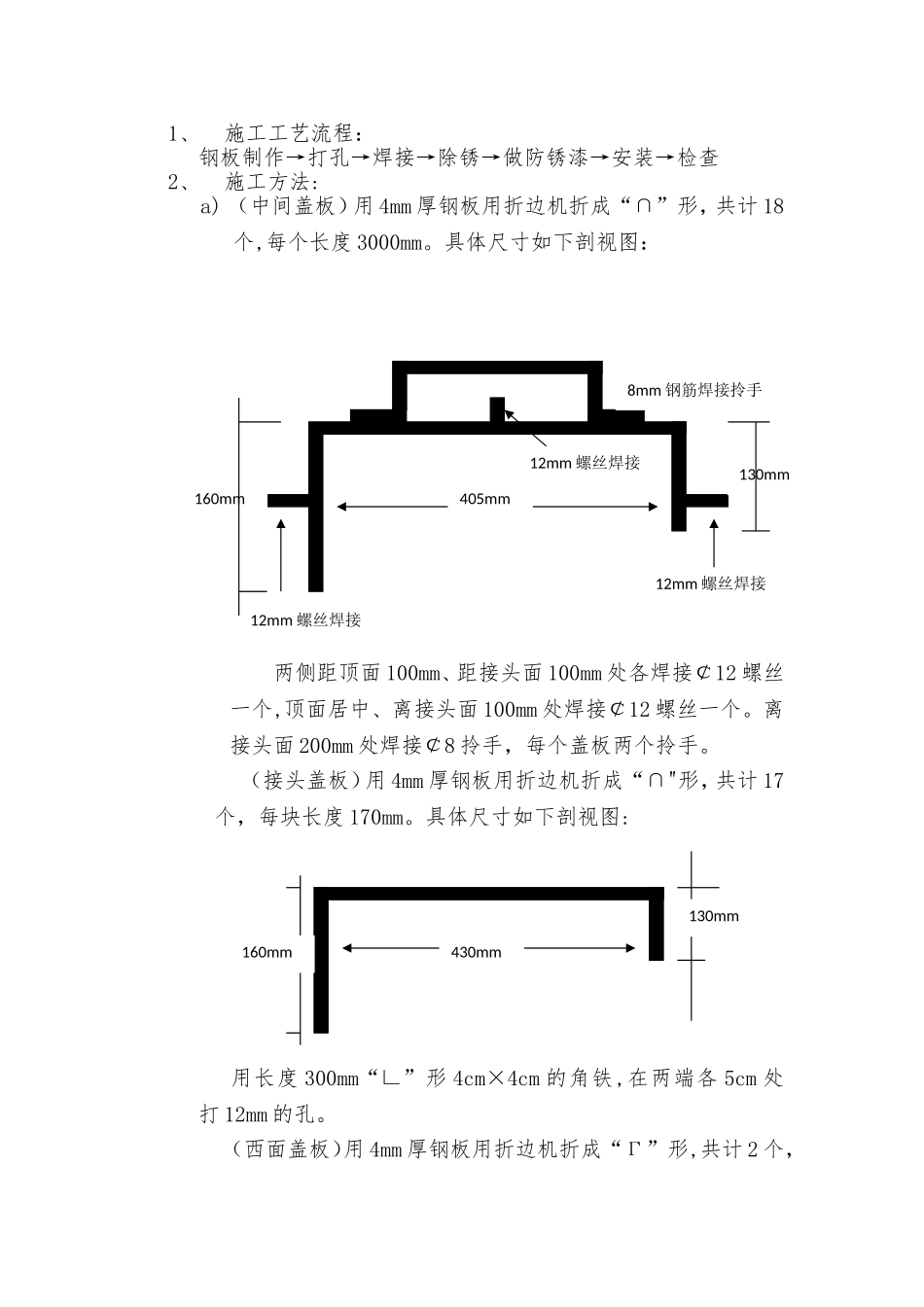

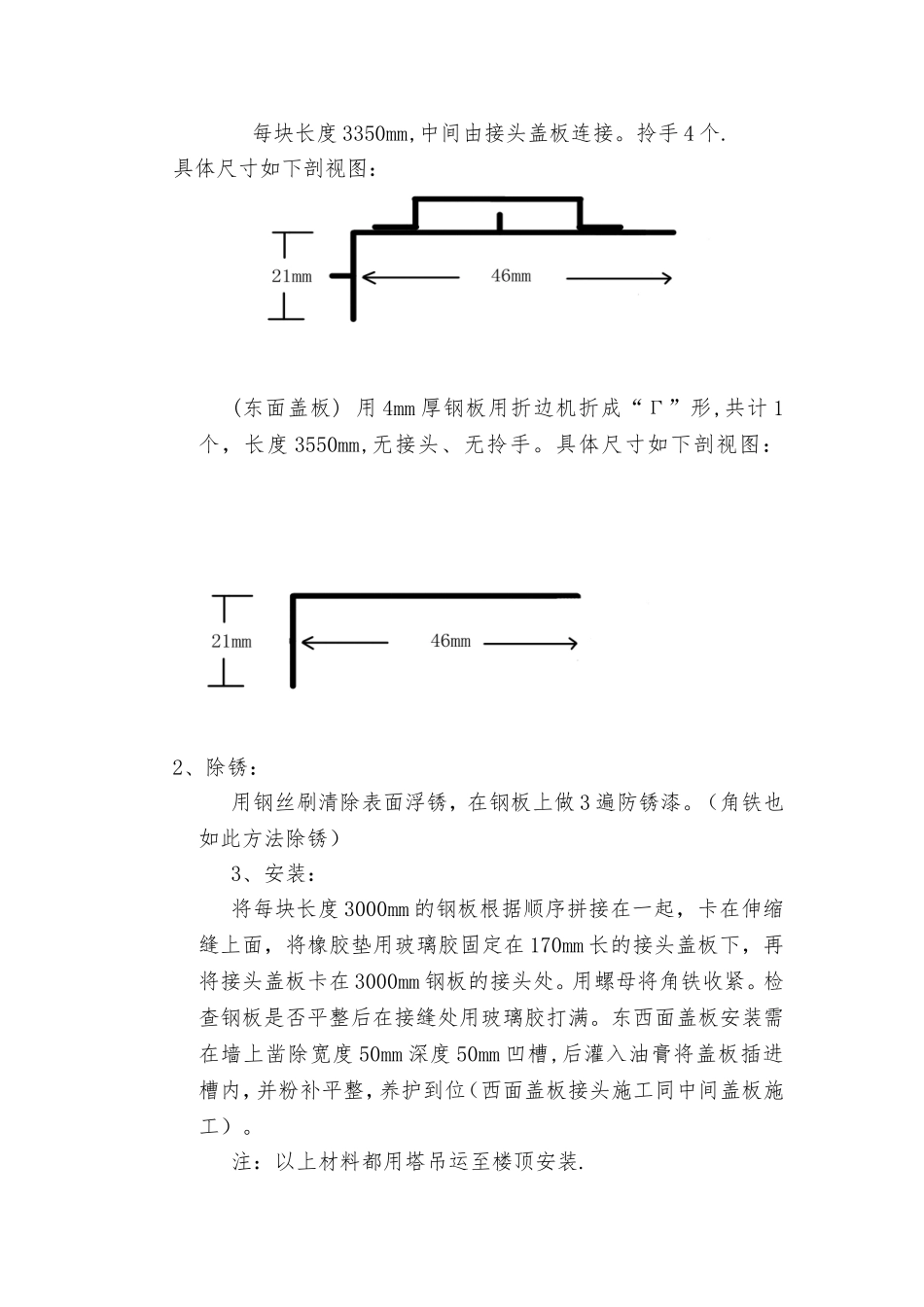

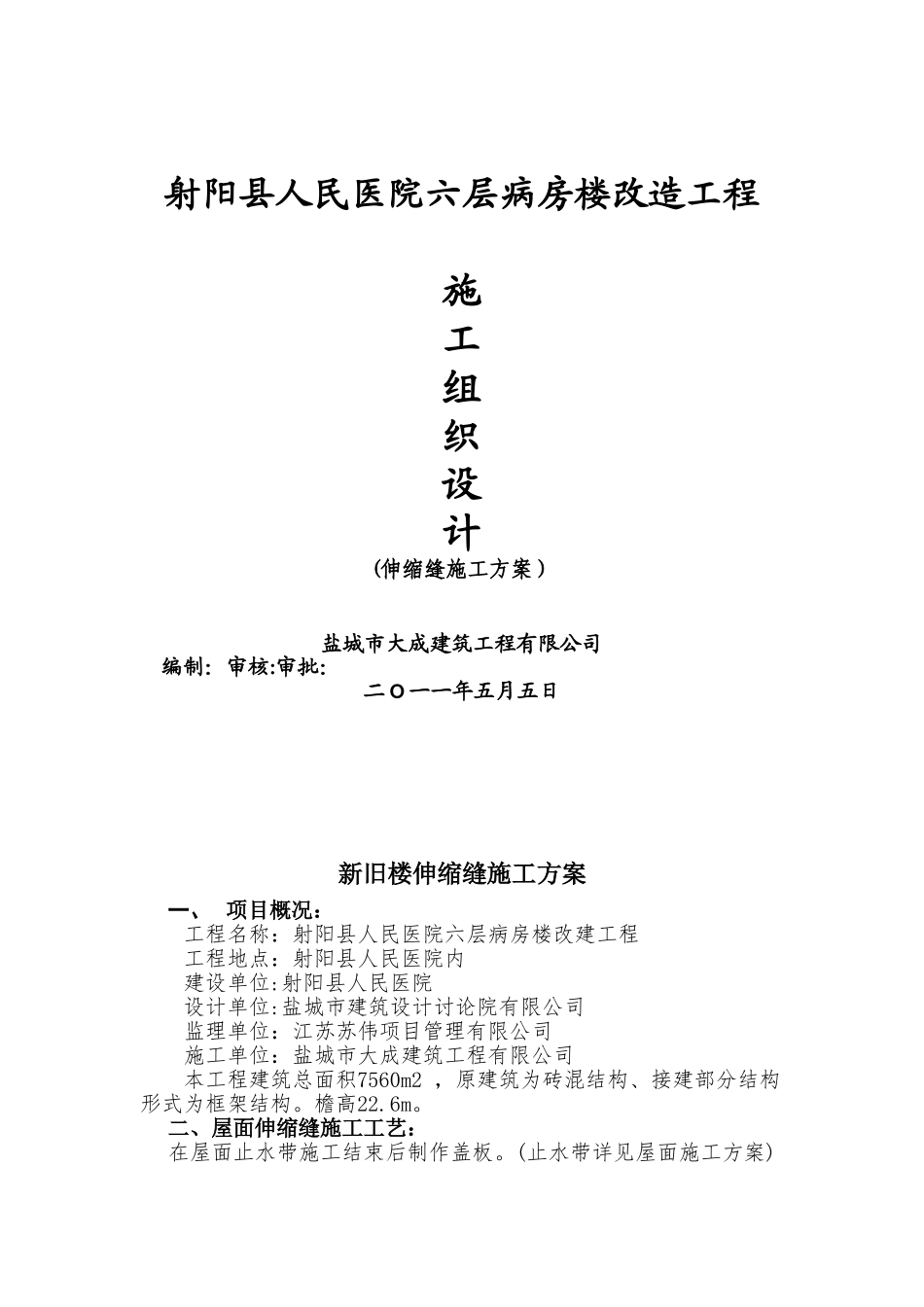

射阳县人民医院六层病房楼改造工程施工组织设计(伸缩缝施工方案）盐城市大成建筑工程有限公司编制：审核:审批：二 O 一一年五月五日新旧楼伸缩缝施工方案一、 项目概况：工程名称：射阳县人民医院六层病房楼改建工程工程地点：射阳县人民医院内建设单位:射阳县人民医院设计单位:盐城市建筑设计讨论院有限公司监理单位：江苏苏伟项目管理有限公司施工单位：盐城市大成建筑工程有限公司本工程建筑总面积7560m2 ，原建筑为砖混结构、接建部分结构形式为框架结构。檐高22.6m。二、屋面伸缩缝施工工艺：在屋面止水带施工结束后制作盖板。(止水带详见屋面施工方案)1、施工工艺流程：钢板制作→打孔→焊接→除锈→做防锈漆→安装→检查2、施工方法:a) （中间盖板）用 4mm 厚钢板用折边机折成“∩”形，共计 18个,每个长度 3000mm。具体尺寸如下剖视图：两侧距顶面 100mm、距接头面 100mm 处各焊接￠12 螺丝一个,顶面居中、离接头面 100mm 处焊接￠12 螺丝一个。离接头面 200mm 处焊接￠8 拎手，每个盖板两个拎手。（接头盖板）用 4mm 厚钢板用折边机折成“∩"形，共计 17个，每块长度 170mm。具体尺寸如下剖视图:用长度 300mm“∟”形 4cm×4cm 的角铁,在两端各 5cm 处打 12mm 的孔。（西面盖板）用 4mm 厚钢板用折边机折成“Γ”形,共计 2 个，12mm 螺丝焊接12mm 螺丝焊接130mm160mm405mm12mm 螺丝焊接8mm 钢筋焊接拎手430mm160mm130mm每块长度 3350mm,中间由接头盖板连接。拎手 4 个.具体尺寸如下剖视图：(东面盖板) 用 4mm 厚钢板用折边机折成“Γ”形,共计 1个，长度 3550mm,无接头、无拎手。具体尺寸如下剖视图：2、除锈：用钢丝刷清除表面浮锈，在钢板上做 3 遍防锈漆。（角铁也如此方法除锈）3、安装：将每块长度 3000mm 的钢板根据顺序拼接在一起，卡在伸缩缝上面，将橡胶垫用玻璃胶固定在 170mm 长的接头盖板下，再将接头盖板卡在 3000mm 钢板的接头处。用螺母将角铁收紧。检查钢板是否平整后在接缝处用玻璃胶打满。东西面盖板安装需在墙上凿除宽度 50mm 深度 50mm 凹槽,后灌入油膏将盖板插进槽内，并粉补平整，养护到位（西面盖板接头施工同中间盖板施工）。注：以上材料都用塔吊运至楼顶安装.质量控制要点:钢板均有产品原厂合格证，同时，还需做母材物理性能实验，合格后方可使用，钢板表面应清洁无损伤,铁锈等污物。在焊接过程中如发现焊接性能不良，机械性能异常等情况时，应及时...
