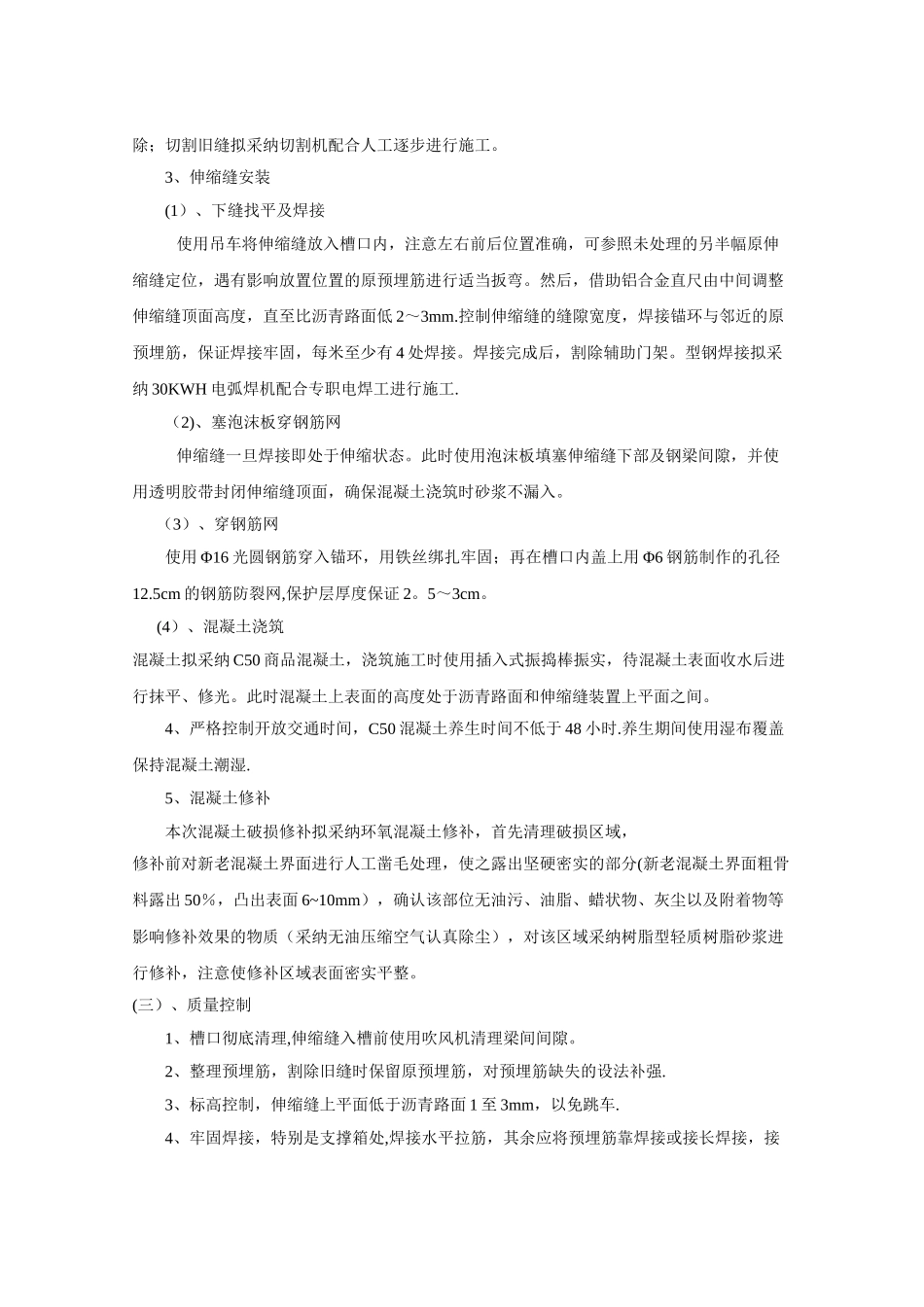

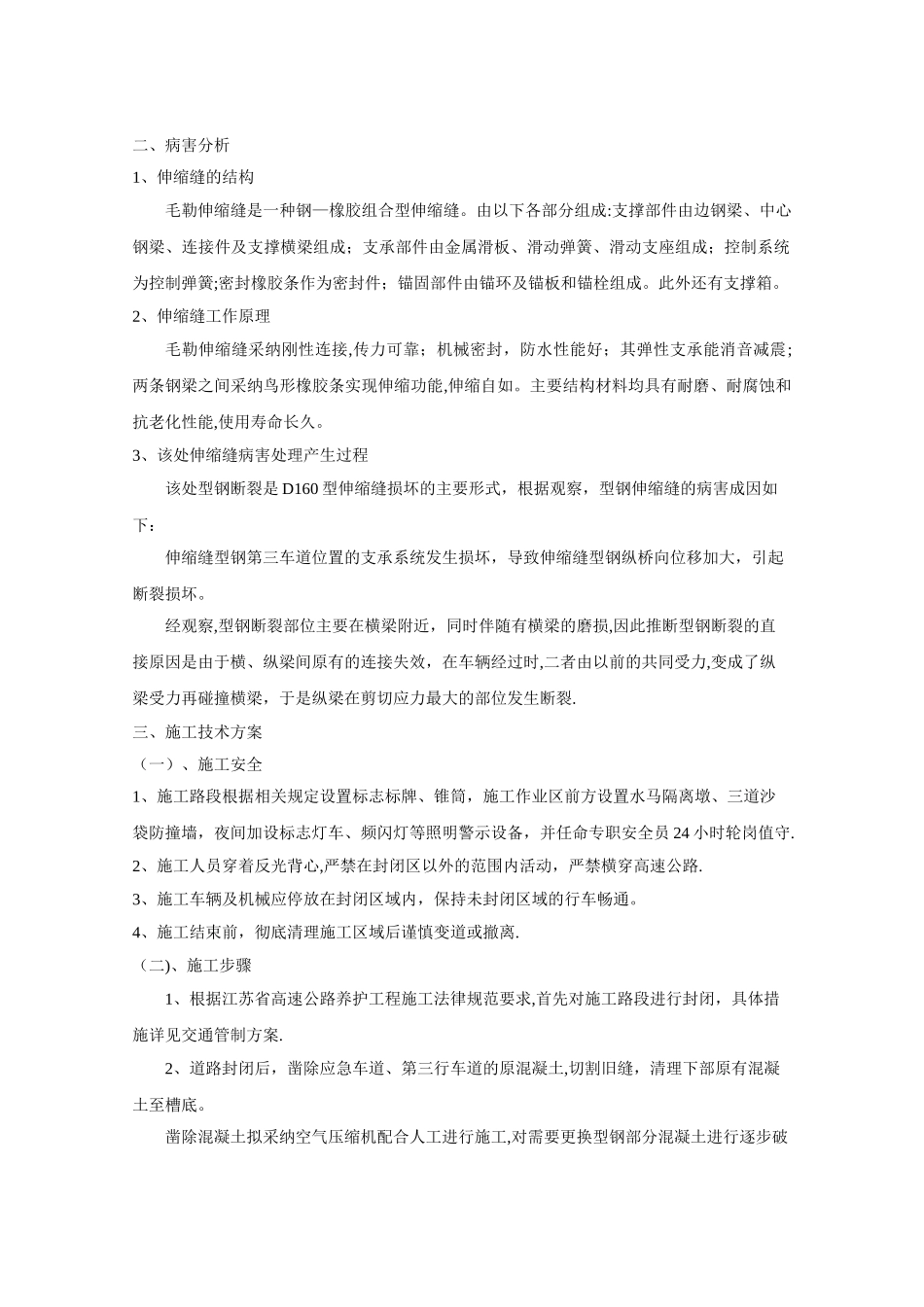

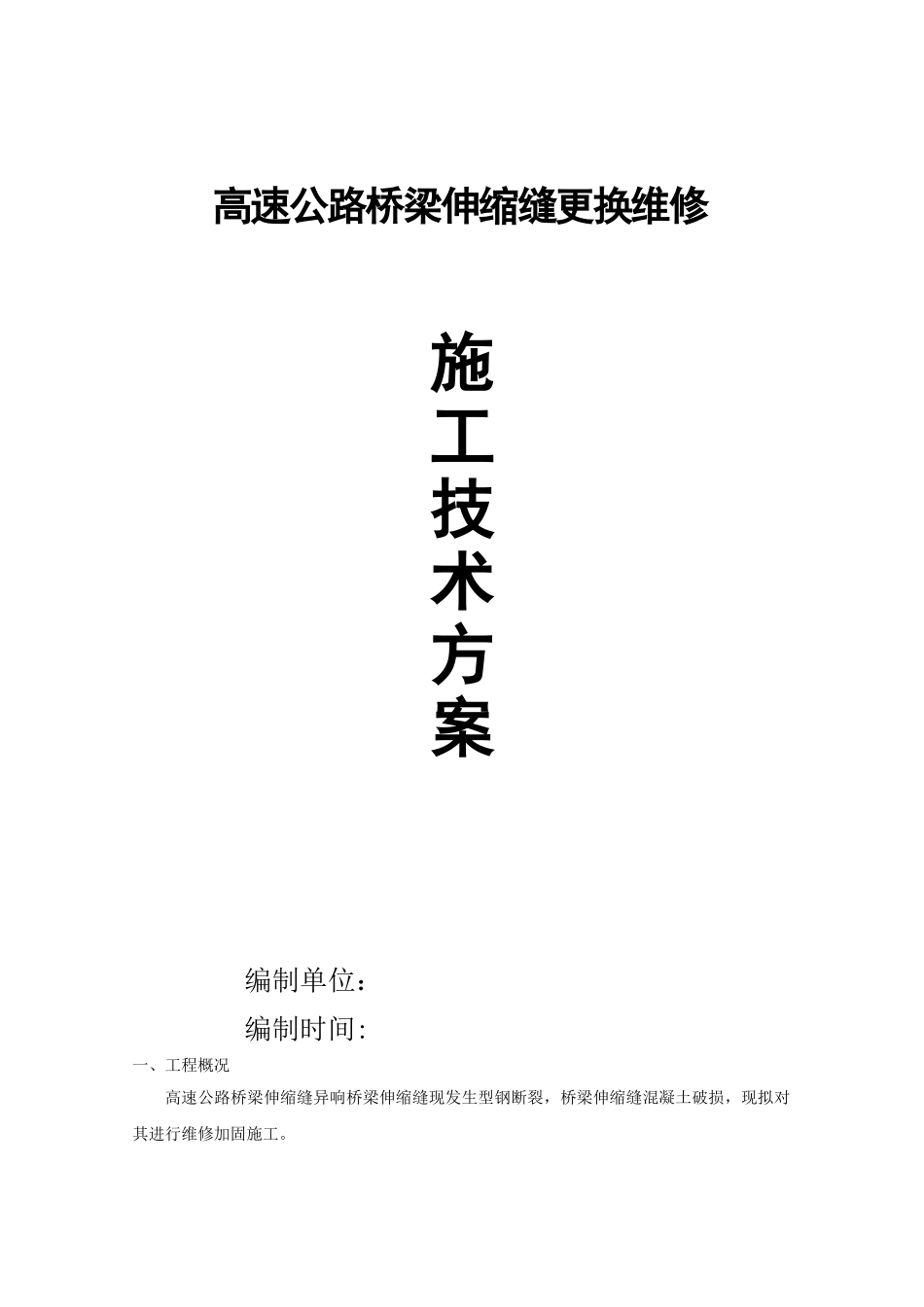

高速公路桥梁伸缩缝更换维修施工技术方案编制单位：编制时间:一、工程概况高速公路桥梁伸缩缝异响桥梁伸缩缝现发生型钢断裂，桥梁伸缩缝混凝土破损，现拟对其进行维修加固施工。二、病害分析1、伸缩缝的结构毛勒伸缩缝是一种钢—橡胶组合型伸缩缝。由以下各部分组成:支撑部件由边钢梁、中心钢梁、连接件及支撑横梁组成；支承部件由金属滑板、滑动弹簧、滑动支座组成；控制系统为控制弹簧;密封橡胶条作为密封件；锚固部件由锚环及锚板和锚栓组成。此外还有支撑箱。2、伸缩缝工作原理毛勒伸缩缝采纳刚性连接,传力可靠；机械密封，防水性能好；其弹性支承能消音减震;两条钢梁之间采纳鸟形橡胶条实现伸缩功能,伸缩自如。主要结构材料均具有耐磨、耐腐蚀和抗老化性能,使用寿命长久。3、该处伸缩缝病害处理产生过程该处型钢断裂是 D160 型伸缩缝损坏的主要形式，根据观察，型钢伸缩缝的病害成因如下：伸缩缝型钢第三车道位置的支承系统发生损坏，导致伸缩缝型钢纵桥向位移加大，引起断裂损坏。经观察,型钢断裂部位主要在横梁附近，同时伴随有横梁的磨损,因此推断型钢断裂的直接原因是由于横、纵梁间原有的连接失效，在车辆经过时,二者由以前的共同受力,变成了纵梁受力再碰撞横梁，于是纵梁在剪切应力最大的部位发生断裂.三、施工技术方案（一）、施工安全1、施工路段根据相关规定设置标志标牌、锥筒，施工作业区前方设置水马隔离墩、三道沙袋防撞墙，夜间加设标志灯车、频闪灯等照明警示设备，并任命专职安全员 24 小时轮岗值守.2、施工人员穿着反光背心,严禁在封闭区以外的范围内活动，严禁横穿高速公路.3、施工车辆及机械应停放在封闭区域内，保持未封闭区域的行车畅通。4、施工结束前，彻底清理施工区域后谨慎变道或撤离.（二)、施工步骤1、根据江苏省高速公路养护工程施工法律规范要求,首先对施工路段进行封闭，具体措施详见交通管制方案.2、道路封闭后，凿除应急车道、第三行车道的原混凝土,切割旧缝，清理下部原有混凝土至槽底。凿除混凝土拟采纳空气压缩机配合人工进行施工,对需要更换型钢部分混凝土进行逐步破除；切割旧缝拟采纳切割机配合人工逐步进行施工。3、伸缩缝安装(1）、下缝找平及焊接使用吊车将伸缩缝放入槽口内，注意左右前后位置准确，可参照未处理的另半幅原伸缩缝定位，遇有影响放置位置的原预埋筋进行适当扳弯。然后，借助铝合金直尺由中间调整伸缩缝顶面高度，直至比沥青路面低 2～3mm.控制伸缩缝的缝隙宽度，焊接锚环与邻...
