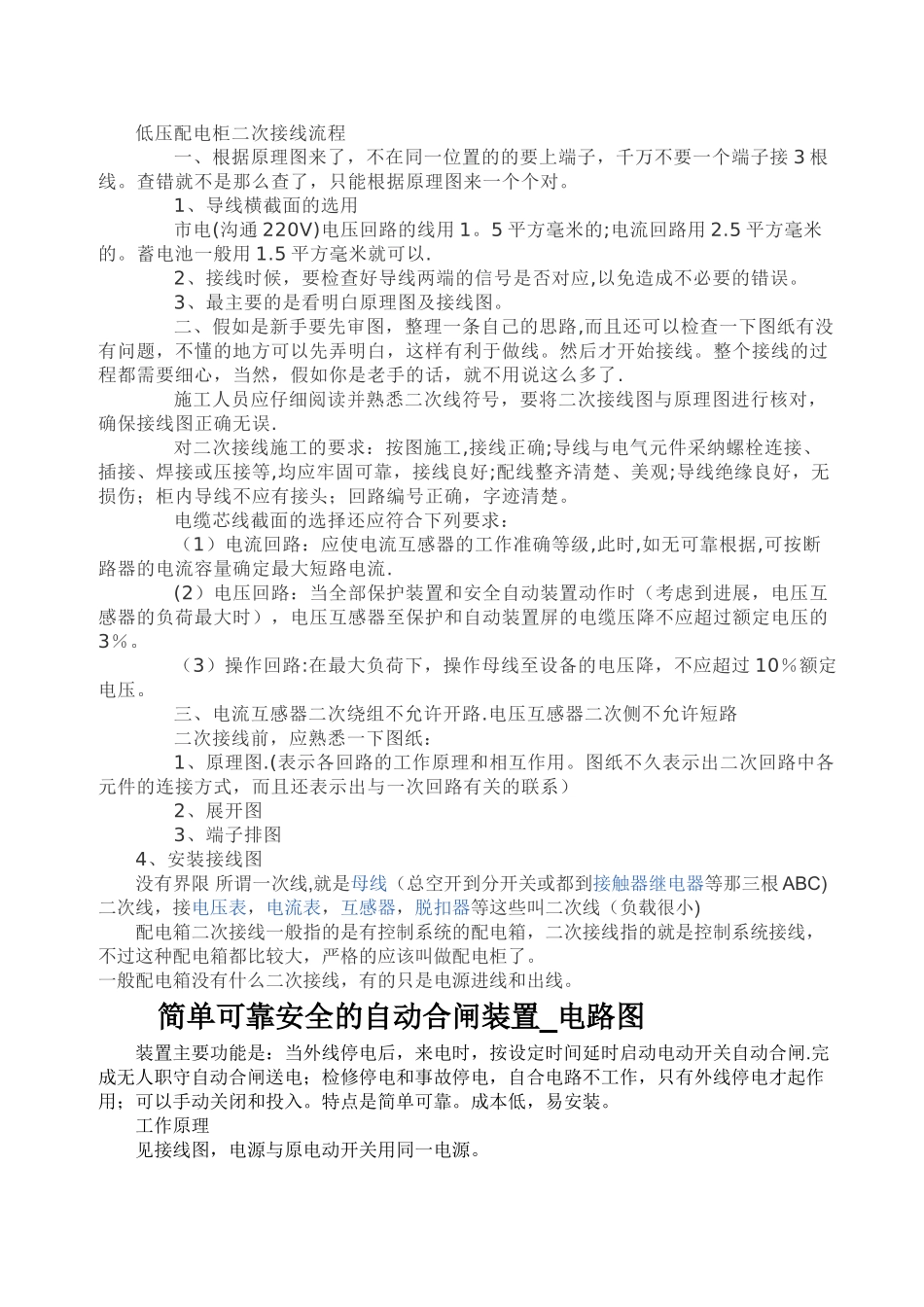

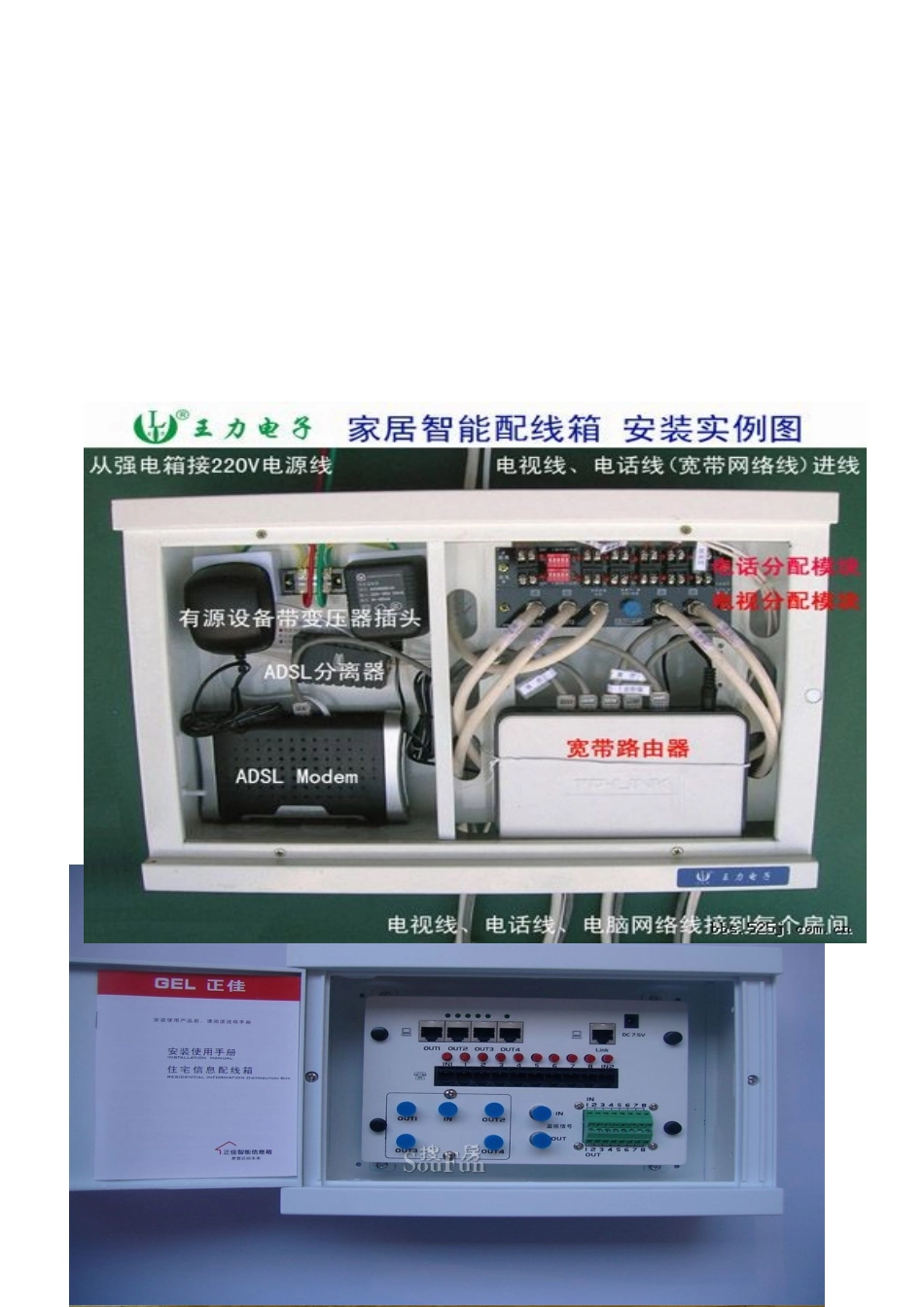

低压配电柜二次接线流程 一、根据原理图来了，不在同一位置的的要上端子，千万不要一个端子接 3 根线。查错就不是那么查了，只能根据原理图来一个个对。 1、导线横截面的选用 市电(沟通 220V)电压回路的线用 1。5 平方毫米的;电流回路用 2.5 平方毫米的。蓄电池一般用 1.5 平方毫米就可以. 2、接线时候，要检查好导线两端的信号是否对应,以免造成不必要的错误。 3、最主要的是看明白原理图及接线图。 二、假如是新手要先审图，整理一条自己的思路,而且还可以检查一下图纸有没有问题，不懂的地方可以先弄明白，这样有利于做线。然后才开始接线。整个接线的过程都需要细心，当然，假如你是老手的话，就不用说这么多了. 施工人员应仔细阅读并熟悉二次线符号，要将二次接线图与原理图进行核对，确保接线图正确无误. 对二次接线施工的要求：按图施工,接线正确;导线与电气元件采纳螺栓连接、插接、焊接或压接等,均应牢固可靠，接线良好;配线整齐清楚、美观;导线绝缘良好，无损伤；柜内导线不应有接头；回路编号正确，字迹清楚。 电缆芯线截面的选择还应符合下列要求： （1）电流回路：应使电流互感器的工作准确等级,此时,如无可靠根据,可按断路器的电流容量确定最大短路电流. (2）电压回路：当全部保护装置和安全自动装置动作时（考虑到进展，电压互感器的负荷最大时），电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3％。 （3）操作回路:在最大负荷下，操作母线至设备的电压降，不应超过 10％额定电压。 三、电流互感器二次绕组不允许开路.电压互感器二次侧不允许短路 二次接线前，应熟悉一下图纸： 1、原理图.(表示各回路的工作原理和相互作用。图纸不久表示出二次回路中各元件的连接方式，而且还表示出与一次回路有关的联系） 2、展开图 3、端子排图4、安装接线图没有界限 所谓一次线,就是母线（总空开到分开关或都到接触器继电器等那三根 ABC)二次线，接电压表，电流表，互感器，脱扣器等这些叫二次线（负载很小)配电箱二次接线一般指的是有控制系统的配电箱，二次接线指的就是控制系统接线，不过这种配电箱都比较大，严格的应该叫做配电柜了。一般配电箱没有什么二次接线，有的只是电源进线和出线。简单可靠安全的自动合闸装置_电路图装置主要功能是：当外线停电后，来电时，按设定时间延时启动电动开关自动合闸.完成无人职守自动合闸送电；检修停电和事故停电，自合电路不工作，只有外线停电才起作用；...
