低温热水地板辐射采暖系统施工方案

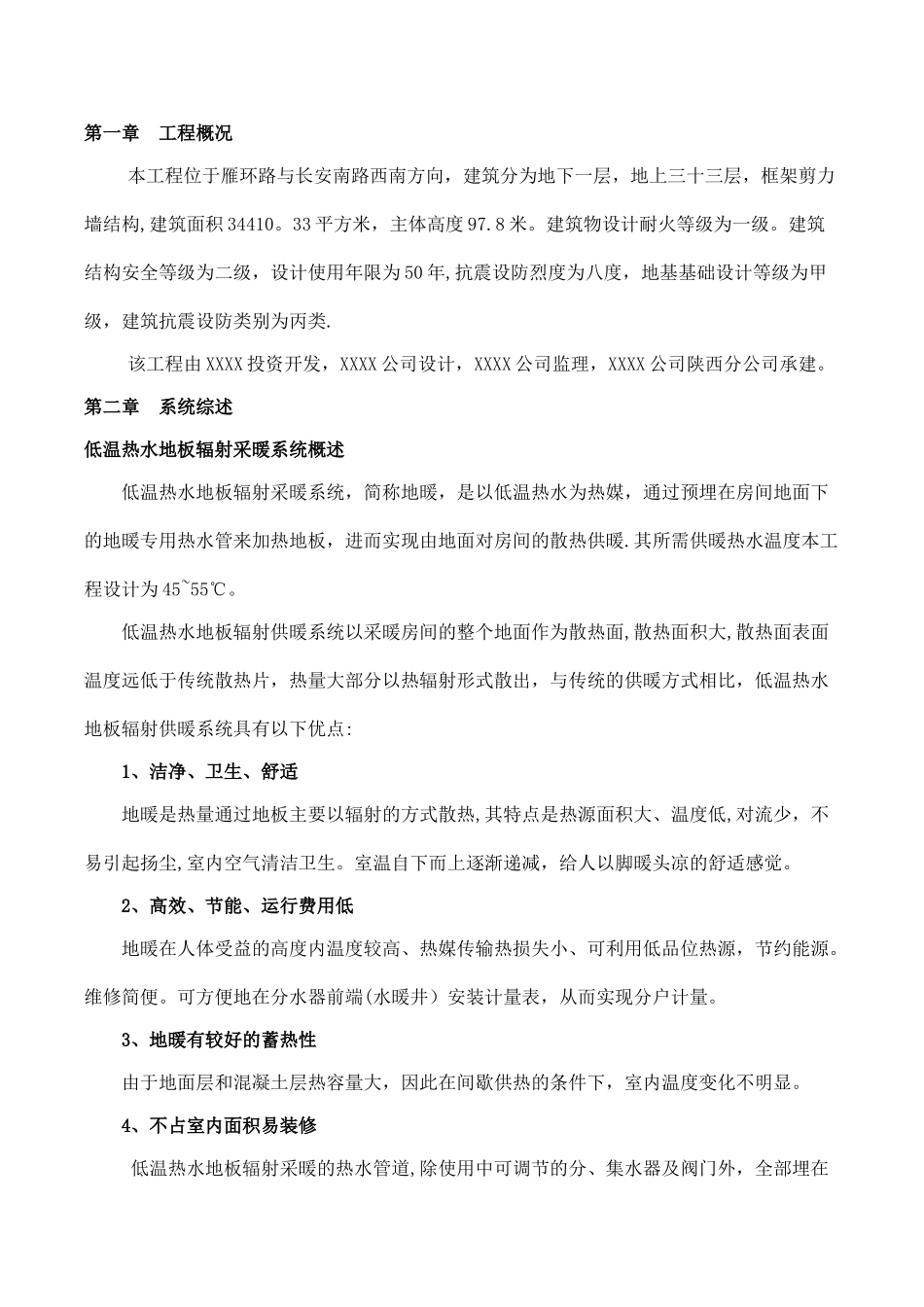

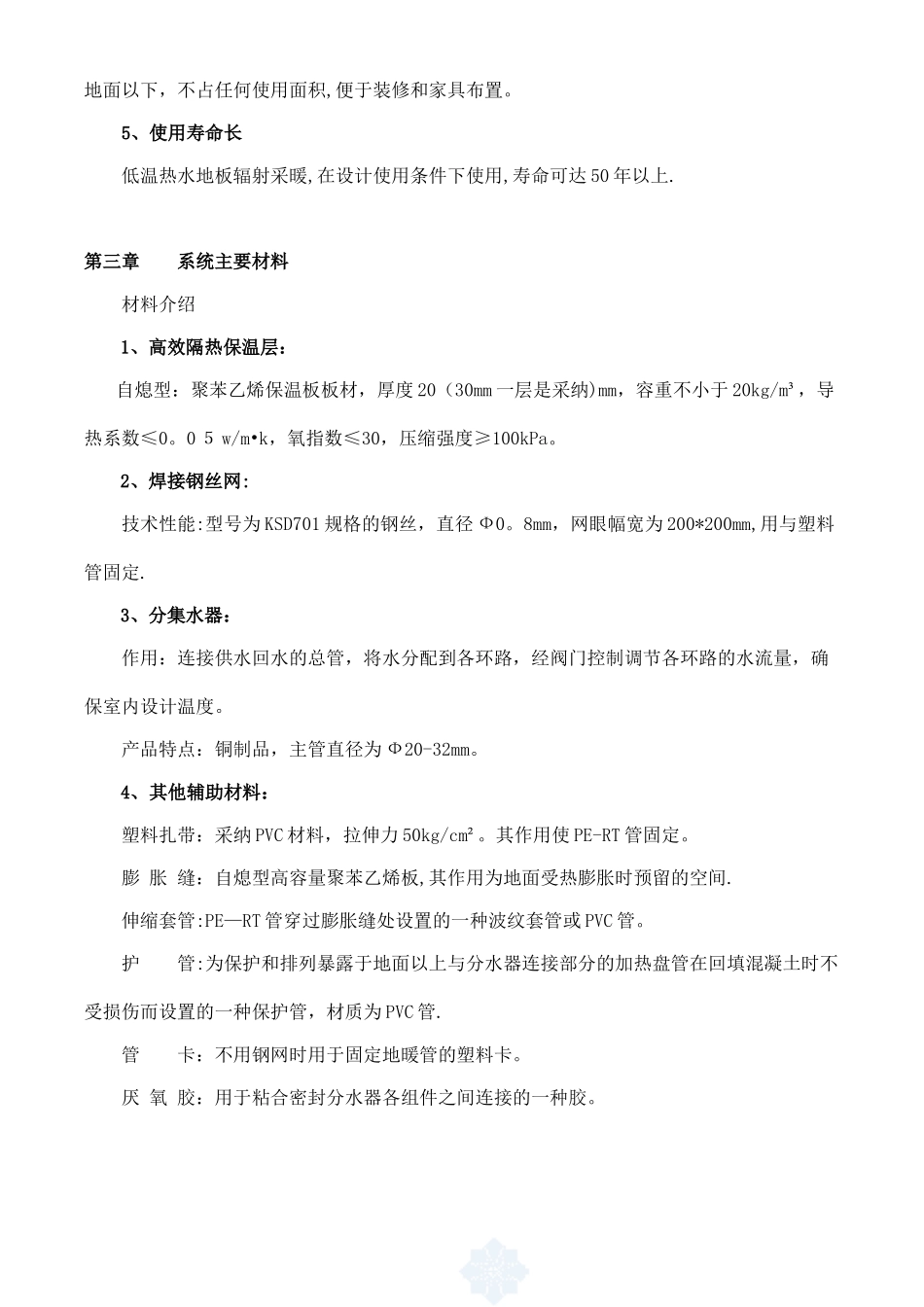

第一章 工程概况本工程位于雁环路与长安南路西南方向，建筑分为地下一层，地上三十三层，框架剪力墙结构,建筑面积 34410。33 平方米，主体高度 97.8 米。建筑物设计耐火等级为一级。建筑结构安全等级为二级，设计使用年限为 50 年,抗震设防烈度为八度，地基基础设计等级为甲级，建筑抗震设防类别为丙类.该工程由 XXXX 投资开发，XXXX 公司设计，XXXX 公司监理，XXXX 公司陕西分公司承建。第二章 系统综述低温热水地板辐射采暖系统概述低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板，进而实现由地面对房间的散热供暖.其所需供暖热水温度本工程设计为 45~55℃。低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面,散热面积大,散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点: 1、洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热,其特点是热源面积大、温度低,对流少，不易引起扬尘,室内空气清洁卫生。室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。2、高效、节能、运行费用低 地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节约能源。维修简便。可方便地在分水器前端(水暖井）安装计量表，从而实现分户计量。3、地暖有较好的蓄热性 由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。4、不占室内面积易装修 低温热水地板辐射采暖的热水管道,除使用中可调节的分、集水器及阀门外，全部埋在地面以下，不占任何使用面积,便于装修和家具布置。5、使用寿命长 低温热水地板辐射采暖,在设计使用条件下使用,寿命可达 50 年以上.第三章 系统主要材料材料介绍1、高效隔热保温层：自熄型：聚苯乙烯保温板板材，厚度 20（30mm 一层是采纳)mm，容重不小于 20kg/m³，导热系数≤0。0 ５ w/m•k，氧指数≤30，压缩强度≥100kPa。2、焊接钢丝网:技术性能:型号为 KSD701 规格的钢丝，直径 Ф0。8mm，网眼幅宽为 200*200mm,用与塑料管固定.3、分集水器：作用：连接供水回水的总管，将水分配到各环路，经阀门控制调节各环路的水流量，确保室内设计温度。产品特点：铜制品，主管直径为 Ф20-32mm。4、其他辅助材料：塑料扎带：采纳 PVC 材料，拉伸力 50kg/cm²。其作用使 PE-RT 管固定。膨 胀 缝：自熄型高容量聚苯...
