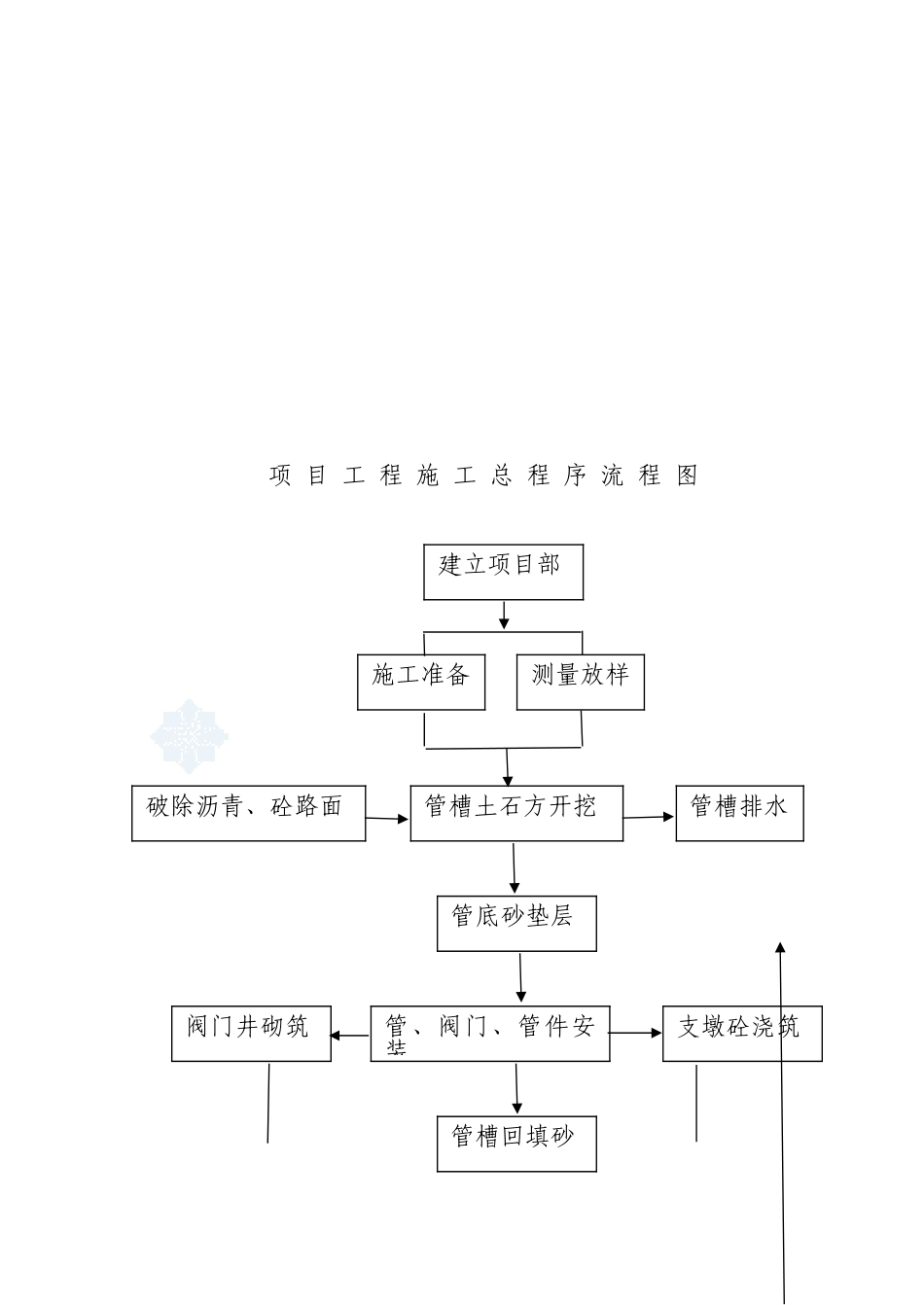

第 一 章 工 程 概 况 及 规 模一、工程概况本工程为某安置区给水管道工程,该给水管道主要为某安置区的供水任务，同时承担着道路沿线的工业用水和消防供水任务.管道设计起点为某东张水厂,途经新江公路、南曹路、某大道，终点为某安置区.设计干管全长约 4。0 公里，管径为 DND300—N600，设计管道最大工作压力为 0.6Mpa 。为了不破坏新江公路的人行道，给水管布设在西侧水渠与现有建筑物围墙之间的绿化带下；南曹路西段给水管布设在道路北侧人行道下，南曹东段给水管布设在道路南侧人行道下；某大道给水管布设在道路东侧人行道下。二、主要工程量本工程要完成的主要工程量为：(1)挖沟槽土方 9492。43m3；(2）回填土方 5138.82m3;（3)回填砂 3087。02m3 ；(4）余土弃置4352。42m3 ;（5)石方弃置 1017m3 ；(6)支墩砼 303。33m3；(7）阀门 及 排 泥 井 65 座 ;(8 ） 钢 管 51m;(9 ） PE 管 454m ； (10)UPVC 管3985m；(11)镀锌管 50m ；(12）各种管件 267 个；(13）法兰连接 10处；(14)阀门 63 个；（15)消火栓 25 个； (16）沥青砼路面 200m2;（17）水泥砼路面 200m2；(18）水泥稳定层 400m2 ；（19）山皮石垫层 400m2。三、合同工期及质量要求本工程合同工期为 90 个日历天,本工程质量要求达到《工程施工质量验收法律规范》合格标准。 第 二 章 主 要 施 工 程 序 、 方 法第 一 节 施 工 总 程 序本 工 程 主 要 施 工 项 目 包 括 : 沟 槽 土 石 方 开 挖与 回 填 、 管 基 砂 垫 层 处 理 、 钢 管 制 安 、 PE 和UPVC 管 安 装 、 管 道 支 墩 混 凝 土 （ 含 镇 墩 ） 、 路面 拆 除 和 修 复 、 阀 门 和 管 件 安 装 、 阀 门 井 砌 筑等 。 根 据 施 工 内 容 、 设 计 要 求 确 定 施 工 程 序 如下 ：测 量 放 线 → 管 槽 土 石 方 开 挖 → 管 底 砂 垫 层→ 管 道 、 阀 门 及 管 件 安 装 → 镇 支 墩 浇 筑 及 阀 门井 砌 筑 → 管 槽 回 填 砂 → 管 槽 土 方 回 填 → 管 道 试压 → 沥 青 、 砼 路 面 浇 筑项 目 工 程 施 工 总 程 序 流 程 图建立项目部施工准备测量放样管槽土石方开挖管槽排水破除沥青、砼路面 支墩砼浇筑管、阀门、管件安装管底砂垫层管槽回填砂...
