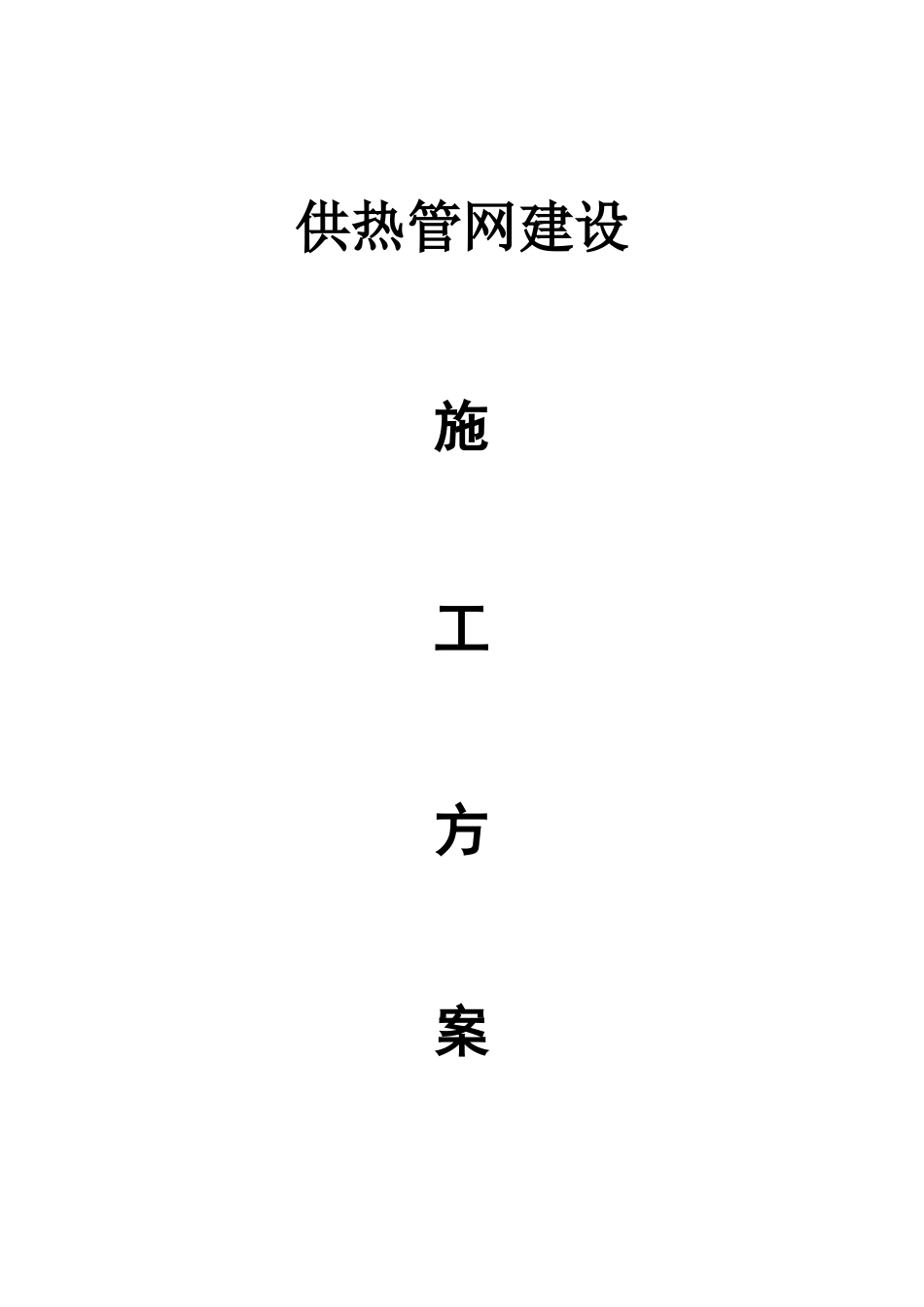

供热管网施工方案62677

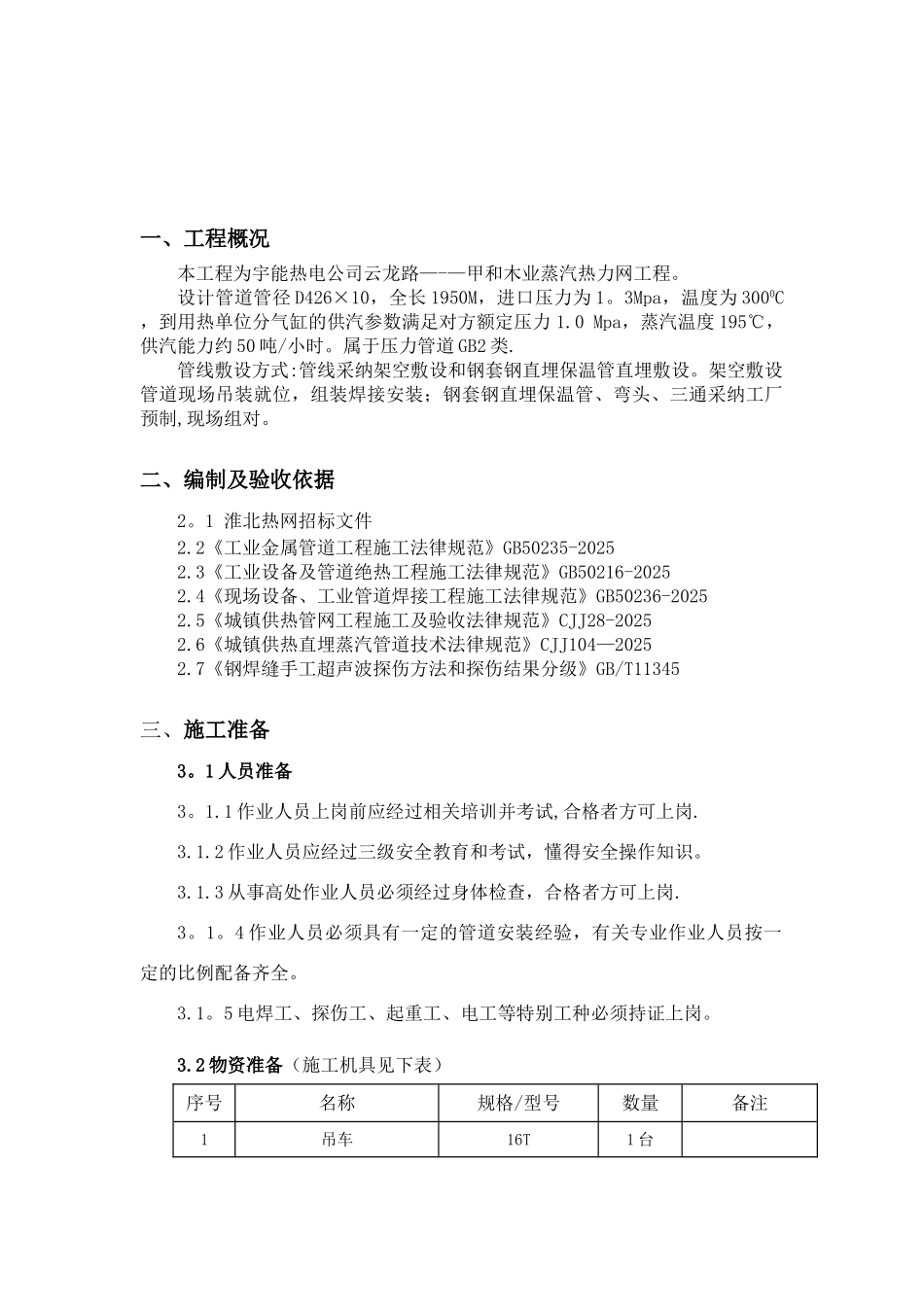

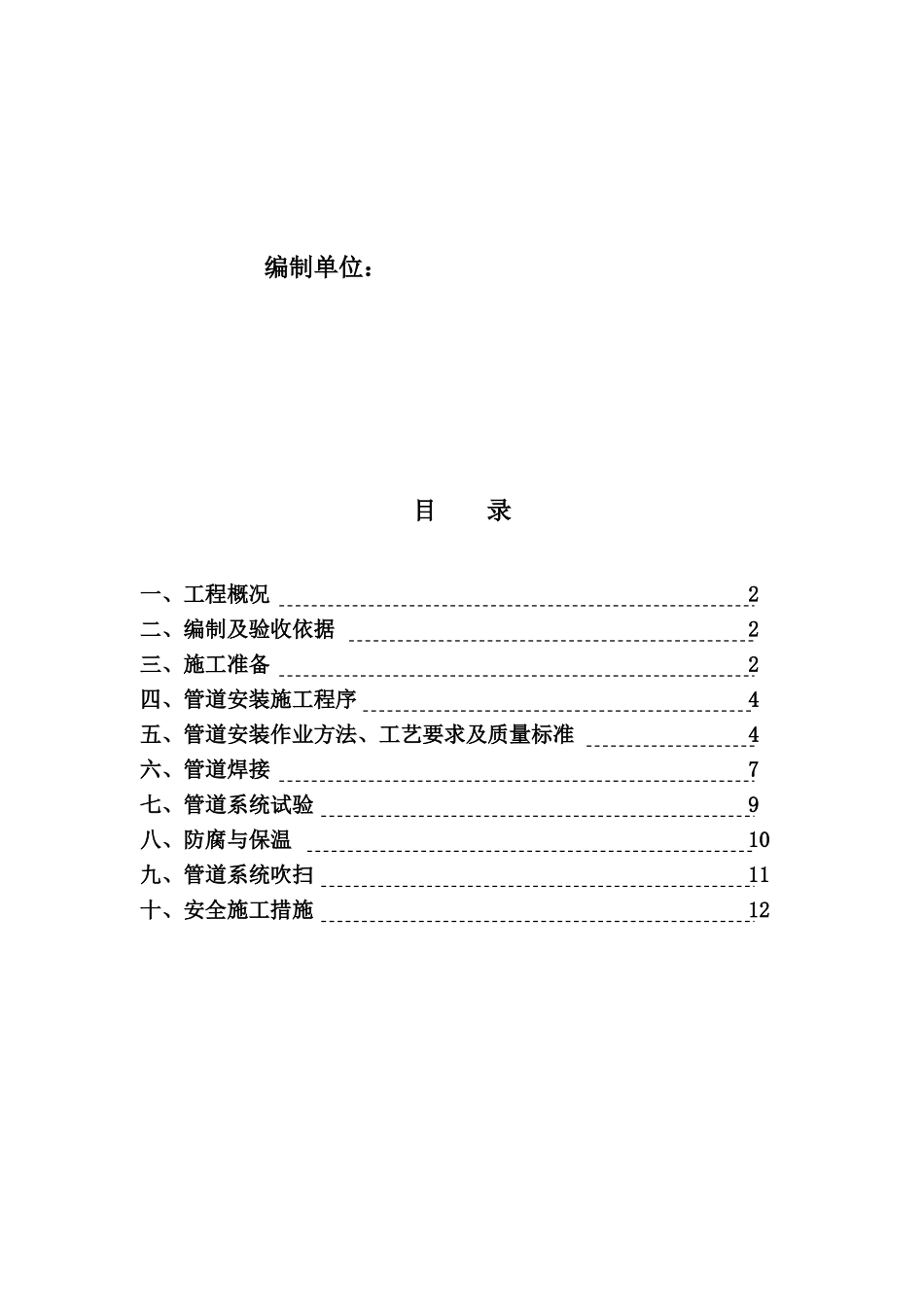

供热管网建设施工方案编制单位：目 录一、工程概况 2二、编制及验收依据 2三、施工准备 2四、管道安装施工程序 4五、管道安装作业方法、工艺要求及质量标准 4六、管道焊接 7七、管道系统试验 9八、防腐与保温 10九、管道系统吹扫 11十、安全施工措施 12一、工程概况本工程为宇能热电公司云龙路—-—甲和木业蒸汽热力网工程。设计管道管径 D426×10，全长 1950M，进口压力为 1。3Mpa，温度为 3000C ，到用热单位分气缸的供汽参数满足对方额定压力 1.0 Mpa，蒸汽温度 195℃，供汽能力约 50 吨/小时。属于压力管道 GB2 类.管线敷设方式:管线采纳架空敷设和钢套钢直埋保温管直埋敷设。架空敷设管道现场吊装就位，组装焊接安装；钢套钢直埋保温管、弯头、三通采纳工厂预制,现场组对。二、编制及验收依据2。1 淮北热网招标文件2.2《工业金属管道工程施工法律规范》GB50235-20252.3《工业设备及管道绝热工程施工法律规范》GB50216-20252.4《现场设备、工业管道焊接工程施工法律规范》GB50236-20252.5《城镇供热管网工程施工及验收法律规范》CJJ28-20252.6《城镇供热直埋蒸汽管道技术法律规范》CJJ104—20252.7《钢焊缝手工超声波探伤方法和探伤结果分级》GB/T11345三、施工准备3。1 人员准备3。1.1 作业人员上岗前应经过相关培训并考试,合格者方可上岗.3.1.2 作业人员应经过三级安全教育和考试，懂得安全操作知识。3.1.3 从事高处作业人员必须经过身体检查，合格者方可上岗.3。1。4 作业人员必须具有一定的管道安装经验，有关专业作业人员按一定的比例配备齐全。3.1。5 电焊工、探伤工、起重工、电工等特别工种必须持证上岗。3.2 物资准备（施工机具见下表）序号名称规格/型号数量备注1吊车16T1 台2自吊车6。3T1 台3逆变直流电焊机ZX7 500SX10 台4磁力管道切割机（坡口机）CG2-11 5-100mm2 台5空气压缩机Z1。6/101 台6砂轮切割机J3Z-SW-4001 台7焊条烘干箱YZH2-401 台8焊条保温桶W—3 400mm12 台9电动试压泵4DSY—401 台10角向磨光机Φ1005 台11手拉葫芦3T、2T、1T10 台12水平仪1 台13水平尺600mm5 把14角尺500mm5 把15磁力线坠5 个16探伤仪1 台3。2.1 施工用材料到位，且满足设计要求。3。2.2 材料设备到货,满足施工需要，出厂质量证明书或合格证应齐全，且满足设计要求。3。3 现场准备3.3.1 管道组合平台制作安装。3.3.2 与管道有关的基础工作已经施工结束，检查合格，满足管道安装要求，支吊架...
