供电工程设计说明书

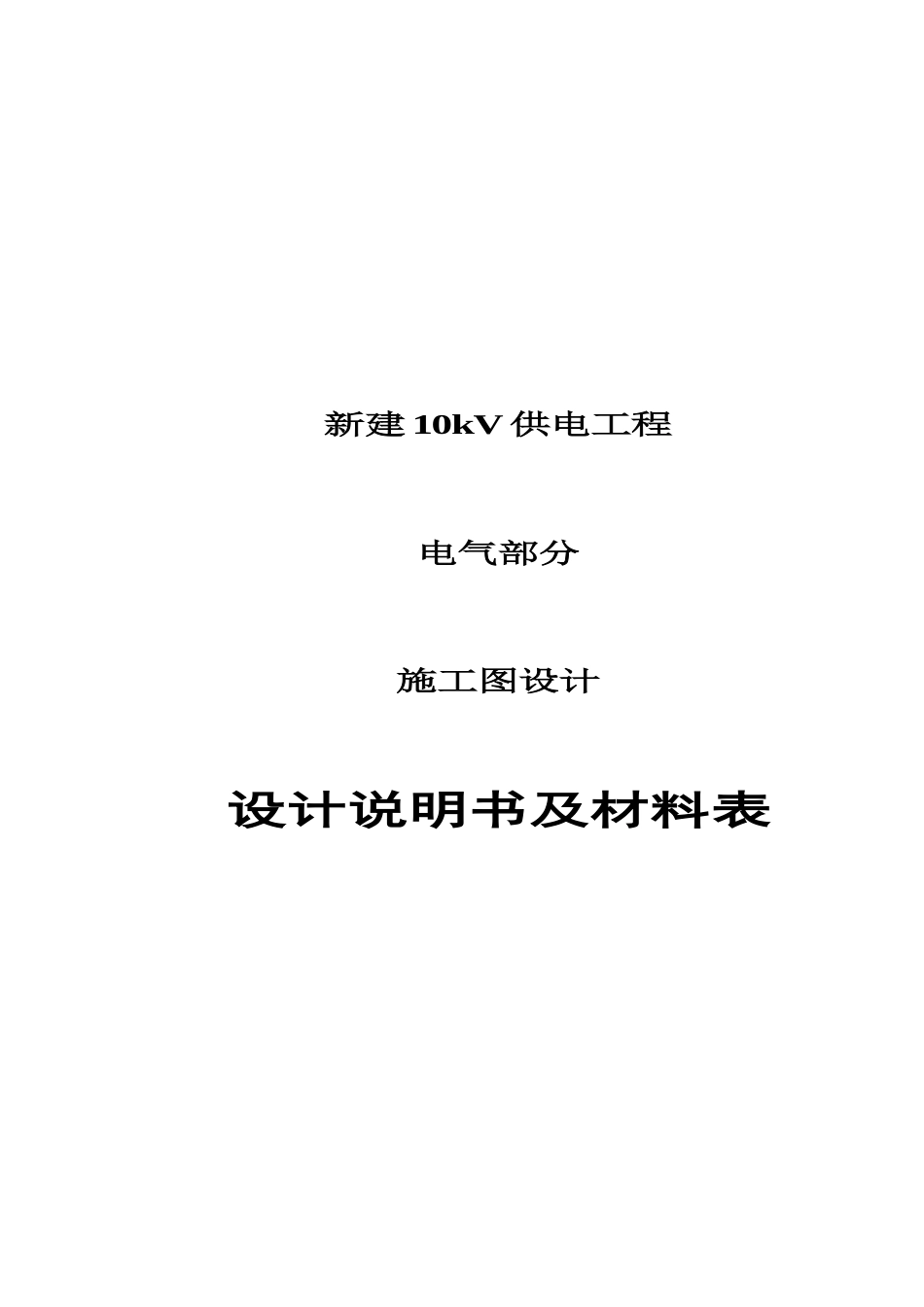

新建 10kV 供电工程电气部分施工图设计设计说明书及材料表设计单位: 设计证号：地 址：日 期：批 准:审 核：校 核:编 写：目 录1、工程概述.............................................12、设计依据.............................................13、卷册划分.............................................14、设计范围、管理模式...................................15、主要设计方案.........................................26、短路电流计算...........................................47、接地..................................................48、照明..................................................49、土建..................................................410、消防.................................................511、其他.................................................512、主要设备材料清册....................................71、工程概述1。1 本工程为房地产开发有限公司新建 10kV 供电工程。1。2 本期新建变电所（1×2500kVA、1×2000kVA）一座,由 66kV新松浦变龙革线供电，电源由龙革线龙革干 58 左 1 右 6#杆新设柱上真空开关（具有相间及接地故障隔离功能)设电缆至新建变电所。1。3 根据《供电方案答复单》要求，变电所计量方式为高供高计,所内安装负控装置，CT 变比为 300/5,电价执行商业电价,重要负荷自备发电机组.1.4 本工程用电地址为。2、设计依据2.1 本工程受房地产开发有限公司的委托和提供的相关技术资料.2。2 依据该项目《供电方案答复单》。2.3 根据国家颁布现行的相关法律、法规及规程、法律规范。3、卷册划分本工程图纸共三卷。第一卷 10kV 线路部分，图纸编号 D0101；第二卷电气部分，共两册，第一册电气一次部分，图纸编号 D0201，第二册电气二次部分，图纸编号 D0202；第三卷土建部分，图纸编号T0301。4、设计范围、管理模式4.1 本期新建变电所(1×2500kVA、1×2000kVA）一座，设计范围为龙革线龙革干 58 左 1 右 6#杆新设柱上真空开关至本工程低压柜.4.2 运行管理模式按无人值守设计。5、主要设计方案5。1 电气一次部分5.1。1 变电所 10kV 侧主接线为单母线接线.5。1。2 变电所 10kV 开关柜采纳 KYN28—12 型 10kV 中置式手车开关柜，共 5 面，其中 PT 柜 1 面，进线柜 1 面,计量柜 1 面（计量柜必须采纳全封闭式计...
