供电系统可视化接地系统运行维护手册

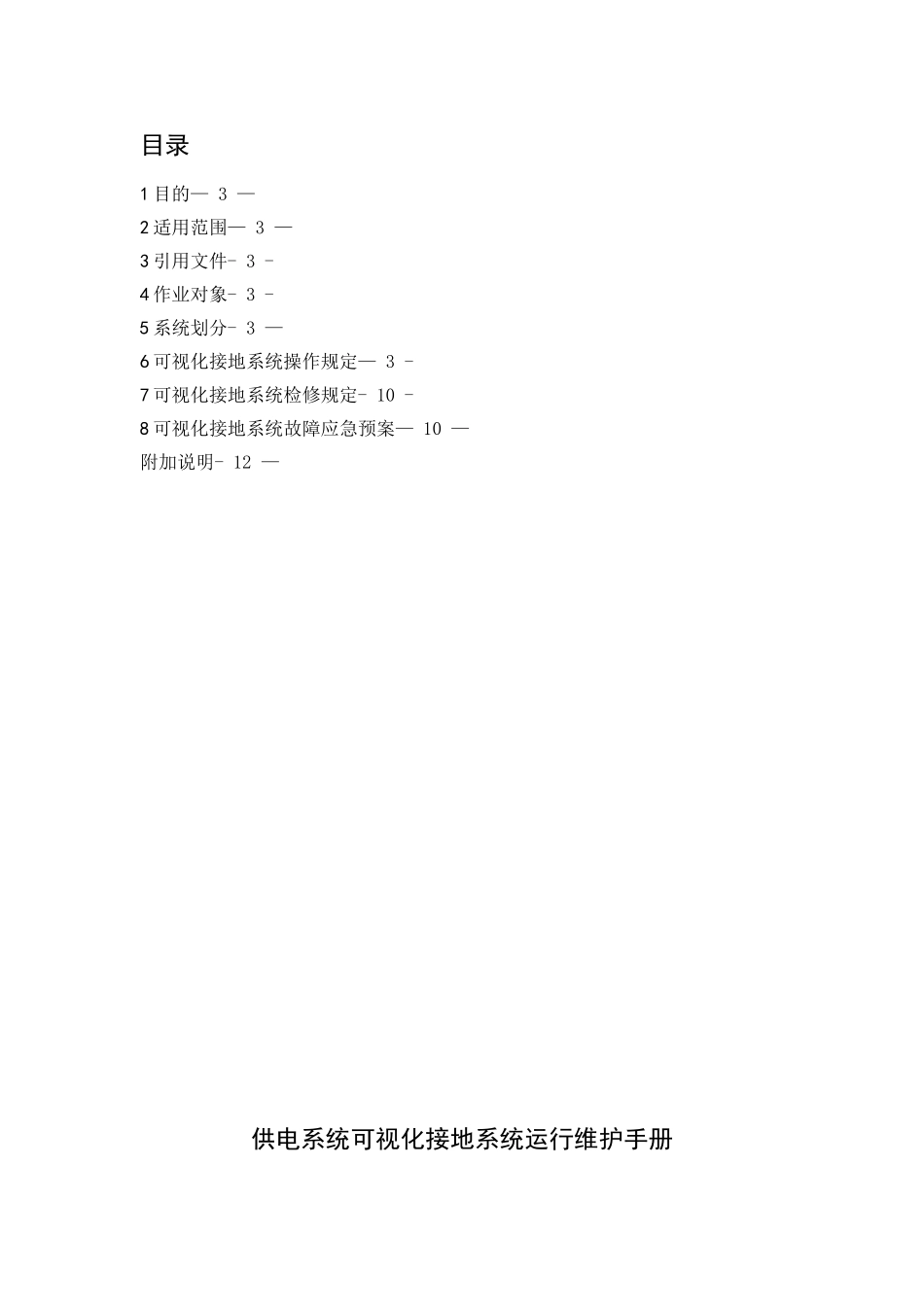

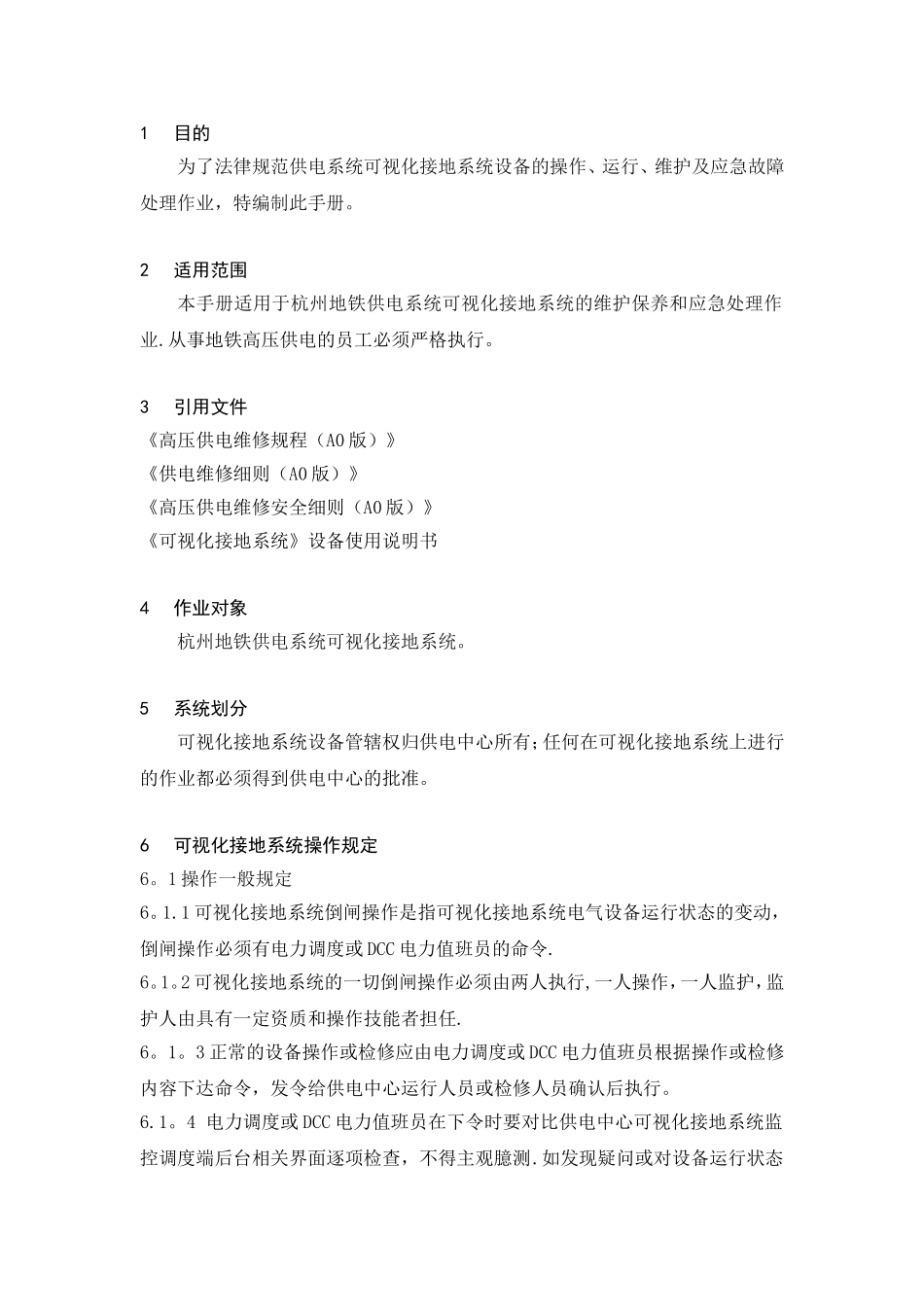

Q/HDYJ杭州市地铁集团有限责任公司运营分公司技术文件Q/HDYJ-SS—Ⅲ-13-069-2025·A0供电系统可视化接地系统运行维护手册2025—12—31 发布 2025—01—01 实施杭州地铁运营分公司发布目录1 目的— 3 —2 适用范围— 3 —3 引用文件- 3 -4 作业对象- 3 -5 系统划分- 3 —6 可视化接地系统操作规定— 3 -7 可视化接地系统检修规定- 10 -8 可视化接地系统故障应急预案— 10 —附加说明- 12 —供电系统可视化接地系统运行维护手册1目的为了法律规范供电系统可视化接地系统设备的操作、运行、维护及应急故障处理作业，特编制此手册。2适用范围本手册适用于杭州地铁供电系统可视化接地系统的维护保养和应急处理作业.从事地铁高压供电的员工必须严格执行。3引用文件《高压供电维修规程（A0 版）》《供电维修细则（A0 版）》《高压供电维修安全细则（A0 版）》《可视化接地系统》设备使用说明书4作业对象杭州地铁供电系统可视化接地系统。5系统划分可视化接地系统设备管辖权归供电中心所有；任何在可视化接地系统上进行的作业都必须得到供电中心的批准。6可视化接地系统操作规定6。1 操作一般规定6。1.1 可视化接地系统倒闸操作是指可视化接地系统电气设备运行状态的变动，倒闸操作必须有电力调度或 DCC 电力值班员的命令.6。1。2 可视化接地系统的一切倒闸操作必须由两人执行,一人操作，一人监护，监护人由具有一定资质和操作技能者担任.6。1。3 正常的设备操作或检修应由电力调度或 DCC 电力值班员根据操作或检修内容下达命令，发令给供电中心运行人员或检修人员确认后执行。6.1。4 电力调度或 DCC 电力值班员在下令时要对比供电中心可视化接地系统监控调度端后台相关界面逐项检查，不得主观臆测.如发现疑问或对设备运行状态不清楚时，应与现场人员联系，共同核实设备的运行状态，以保证正确操作。6。1.5 供电中心操作人员在决定系统倒闸操作前,应及时与电力调度或 DCC 电力值班员取得联系，确认倒闸操作的供电分区的供电状态；在得到现场操作完毕的汇报后,应及时核对供电中心可视化接地系统监控调度端后台机界面的显示状态是否正确。6.1.6 有计划的倒闸操作，电力调度或 DCC 电力值班员应在 10 分钟前通知运行人员作好操作配合准备。严禁约时进行操作。6。1。7 正常的倒闸操作应避开在交接班时进行，如遇特别情况应延迟交接班时间如接班后一小时内进行的倒闸操作，应由上一班对此次作业进行核对，...
