便道和便桥专项施工方案

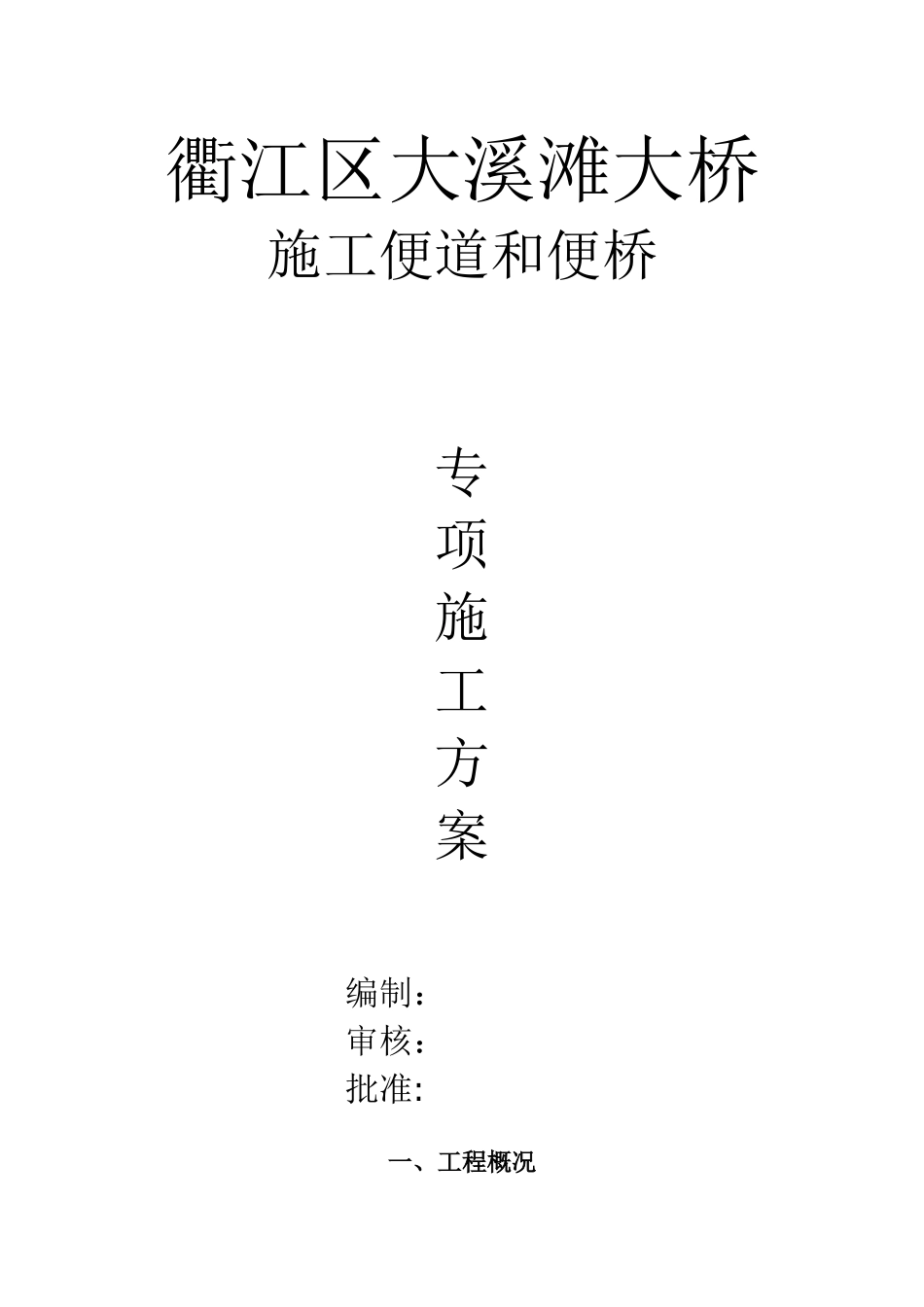

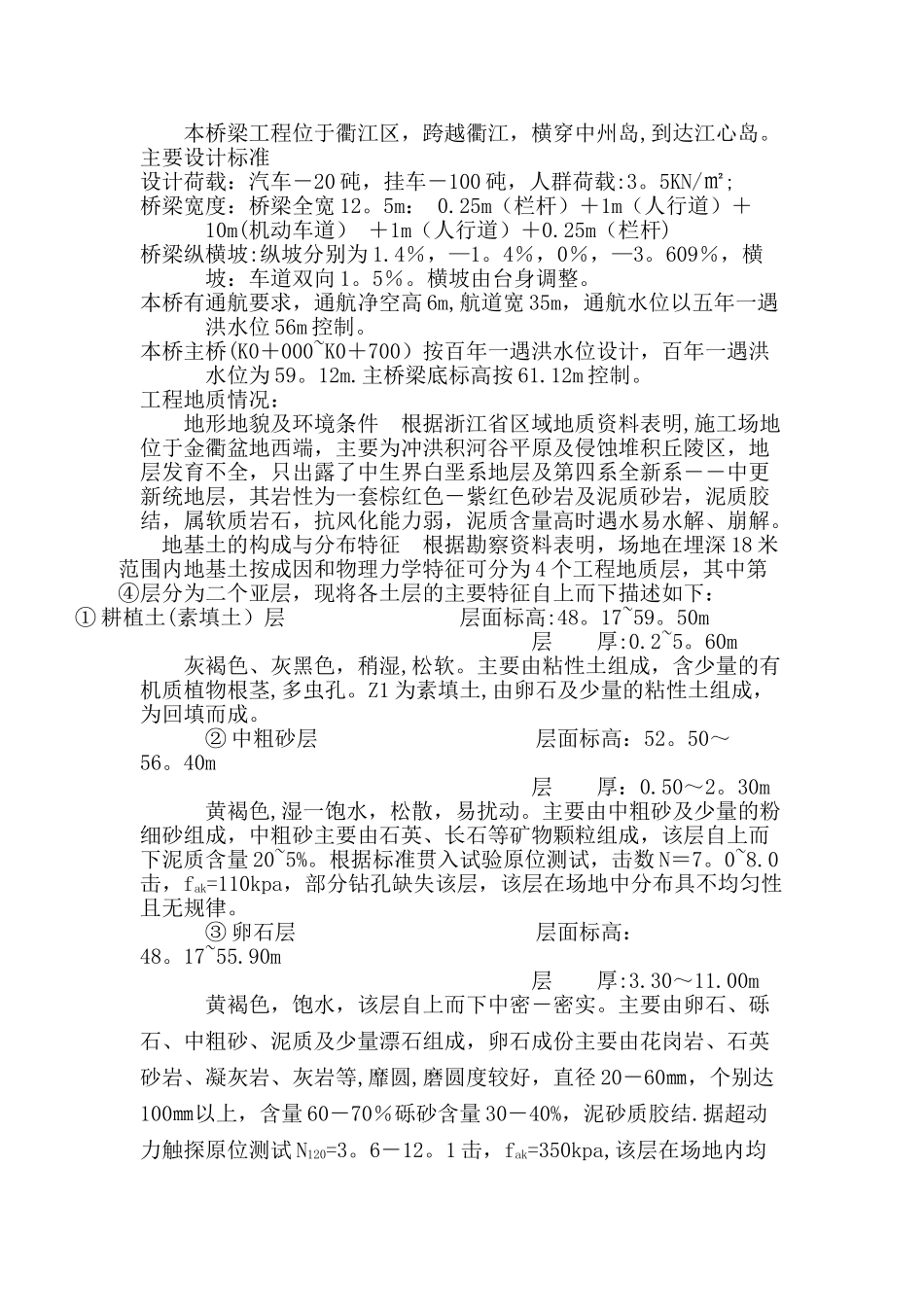

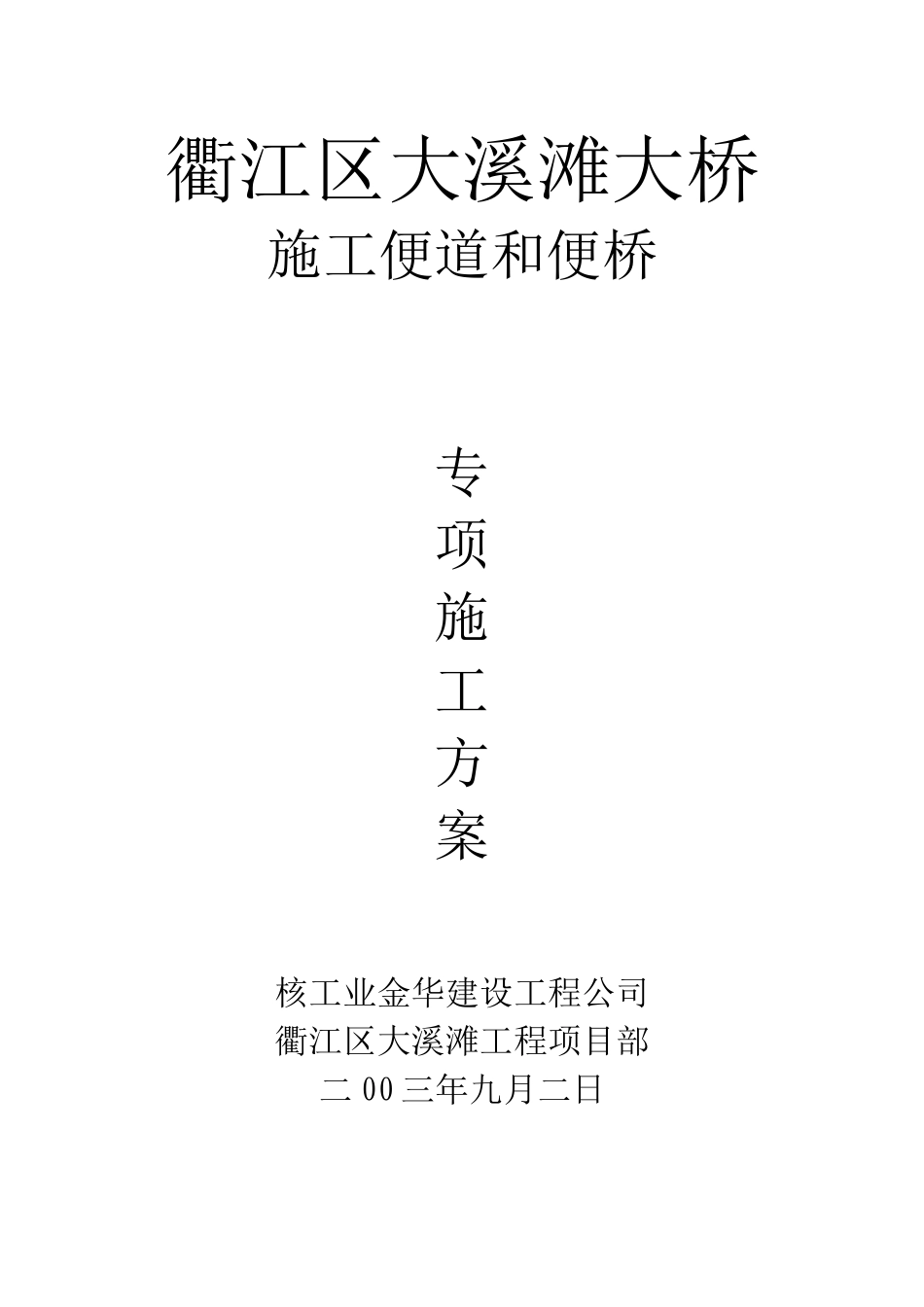

衢江区大溪滩大桥施工便道和便桥专项施工方案核工业金华建设工程公司衢江区大溪滩工程项目部二 00 三年九月二日衢江区大溪滩大桥施工便道和便桥专项施工方案编制：审核： 批准:一、工程概况本桥梁工程位于衢江区，跨越衢江，横穿中州岛,到达江心岛。主要设计标准设计荷载：汽车－20 砘，挂车－100 砘，人群荷载:3。5KN/㎡;桥梁宽度：桥梁全宽 12。5m： 0.25m（栏杆）＋1m（人行道）＋10m(机动车道） ＋1m（人行道）＋0.25m（栏杆)桥梁纵横坡:纵坡分别为 1.4％，—1。4％，0％，—3。609％，横坡：车道双向 1。5％。横坡由台身调整。本桥有通航要求，通航净空高 6m,航道宽 35m，通航水位以五年一遇洪水位 56m 控制。本桥主桥(K0＋000~K0＋700）按百年一遇洪水位设计，百年一遇洪水位为 59。12m.主桥梁底标高按 61.12m 控制。工程地质情况：地形地貌及环境条件 根据浙江省区域地质资料表明,施工场地位于金衢盆地西端，主要为冲洪积河谷平原及侵蚀堆积丘陵区，地层发育不全，只出露了中生界白垩系地层及第四系全新系――中更新统地层，其岩性为一套棕红色－紫红色砂岩及泥质砂岩，泥质胶结，属软质岩石，抗风化能力弱，泥质含量高时遇水易水解、崩解。地基土的构成与分布特征 根据勘察资料表明，场地在埋深 18 米范围内地基土按成因和物理力学特征可分为 4 个工程地质层，其中第④层分为二个亚层，现将各土层的主要特征自上而下描述如下：① 耕植土(素填土）层 层面标高:48。17~59。50m层 厚:0.2~5。60m灰褐色、灰黑色，稍湿,松软。主要由粘性土组成，含少量的有机质植物根茎,多虫孔。Z1 为素填土,由卵石及少量的粘性土组成，为回填而成。 ② 中粗砂层 层面标高：52。50～56。40m层 厚：0.50～2。30m黄褐色,湿一饱水，松散，易扰动。主要由中粗砂及少量的粉细砂组成，中粗砂主要由石英、长石等矿物颗粒组成，该层自上而下泥质含量 20~5%。根据标准贯入试验原位测试，击数 N＝7。0~8.0击，fak=110kpa，部分钻孔缺失该层，该层在场地中分布具不均匀性且无规律。③ 卵石层 层面标高：48。17~55.90m层 厚:3.30～11.00m黄褐色，饱水，该层自上而下中密－密实。主要由卵石、砾石、中粗砂、泥质及少量漂石组成，卵石成份主要由花岗岩、石英砂岩、凝灰岩、灰岩等,靡圆,磨圆度较好，直径 20－60㎜，个别达100㎜以上，含量 60－70％砾砂含量 30－40%，泥砂质胶结.据超动力触探原位测试 N120=3。6－12。1 击，fak=350kp...
