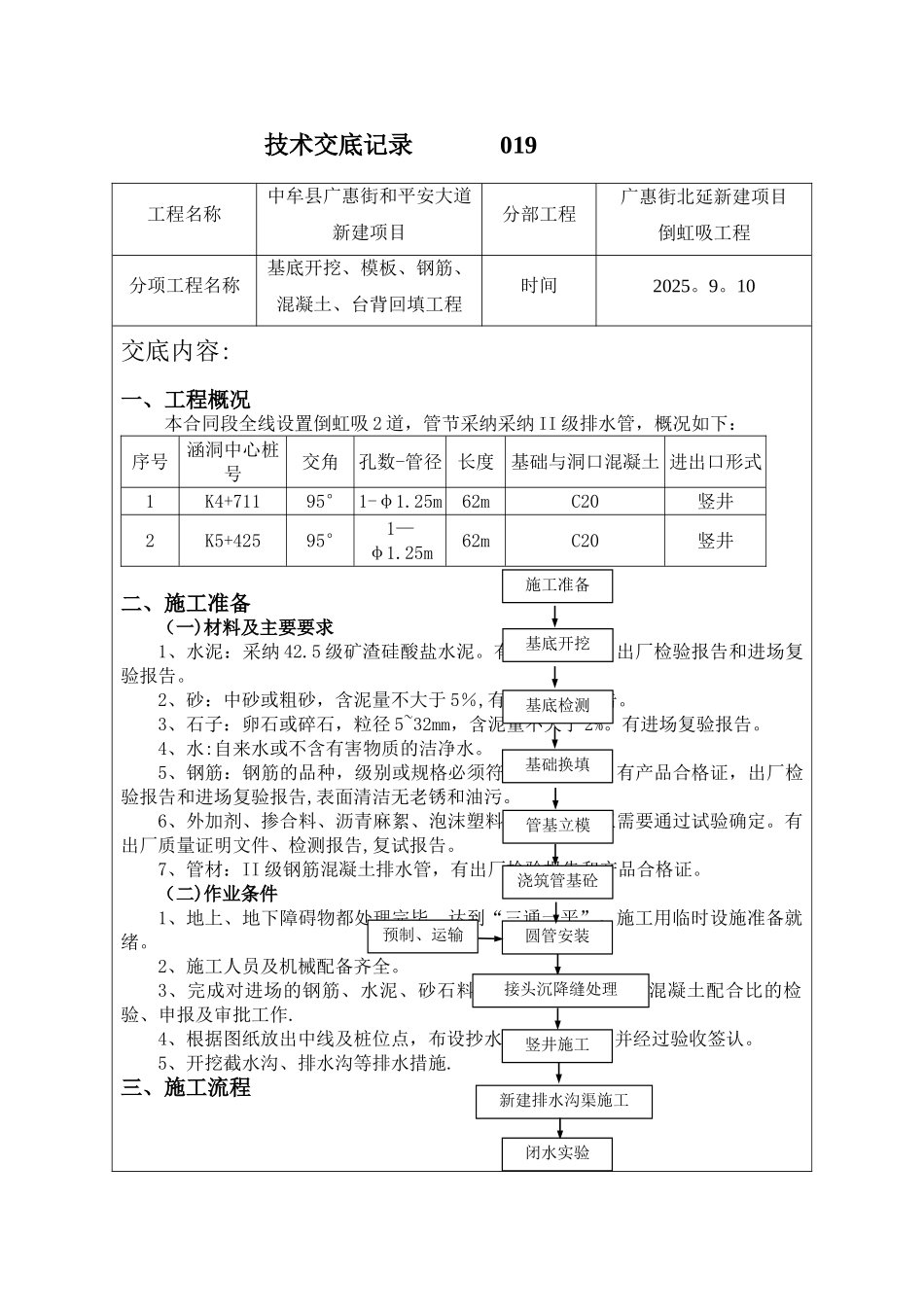

技术交底记录 019工程名称中牟县广惠街和平安大道新建项目分部工程广惠街北延新建项目 倒虹吸工程分项工程名称基底开挖、模板、钢筋、混凝土、台背回填工程时间2025。9。10交底内容:一、工程概况本合同段全线设置倒虹吸 2 道，管节采纳采纳 II 级排水管，概况如下：序号涵洞中心桩号交角孔数-管径长度基础与洞口混凝土 进出口形式1K4+711 95° 1-φ1.25m62mC20竖井2K5+425 95°1—φ1.25m62mC20竖井二、施工准备（一)材料及主要要求1、水泥：采纳 42.5 级矿渣硅酸盐水泥。有产品合格证,出厂检验报告和进场复验报告。2、砂：中砂或粗砂，含泥量不大于 5％,有进场复验报告。3、石子：卵石或碎石，粒径 5~32mm，含泥量不大于 2%。有进场复验报告。4、水:自来水或不含有害物质的洁净水。5、钢筋：钢筋的品种，级别或规格必须符合设计要求，有产品合格证，出厂检验报告和进场复验报告,表面清洁无老锈和油污。6、外加剂、掺合料、沥青麻絮、泡沫塑料板：根据施工需要通过试验确定。有出厂质量证明文件、检测报告,复试报告。7、管材：II 级钢筋混凝土排水管，有出厂检验报告和产品合格证。（二)作业条件1、地上、地下障碍物都处理完毕，达到“三通一平”。施工用临时设施准备就绪。2、施工人员及机械配备齐全。3、完成对进场的钢筋、水泥、砂石料、粉煤灰等原材料及混凝土配合比的检验、申报及审批工作.4、根据图纸放出中线及桩位点，布设抄水平标高木桩，并经过验收签认。5、开挖截水沟、排水沟等排水措施.三、施工流程施工准备基底检测管基立模基础换填浇筑管基砼圆管安装新建排水沟渠施工接头沉降缝处理预制、运输竖井施工基底开挖闭水实验四 、施工工艺1、测量放线根据倒虹吸与路线的设计交角，计算倒虹吸中心线方位角和周边各细部点的坐标，采纳全站仪放出倒虹吸的中心线和轴线位置,以及所需要开挖的边线位置，并打设木桩稳固；用水准仪测出开挖部分的原地面标高,以确定所需开挖的深度和基坑周边所需放坡坡率及放坡宽度。基础轴线控制桩应延长至基坑外加以固定以便于开挖后的检查与校核。2、基底开挖开挖基坑土方时必须结合现场情况，做好临时排水设施,防止地表水流入基槽里面，视土质情况一般采纳 1：1。5 边坡开挖基槽,基槽顶宽根据实际地面标高计算得出。放好基槽边线，并用白灰在地上画出，利用人工配合挖掘机开挖，机械开挖时为了防止扰动原地基，机械开挖到设计标高上 20～30cm，改人工清理找平到设计变更后标高，不能扰动...
