偏压浅埋隧道进洞施工技术

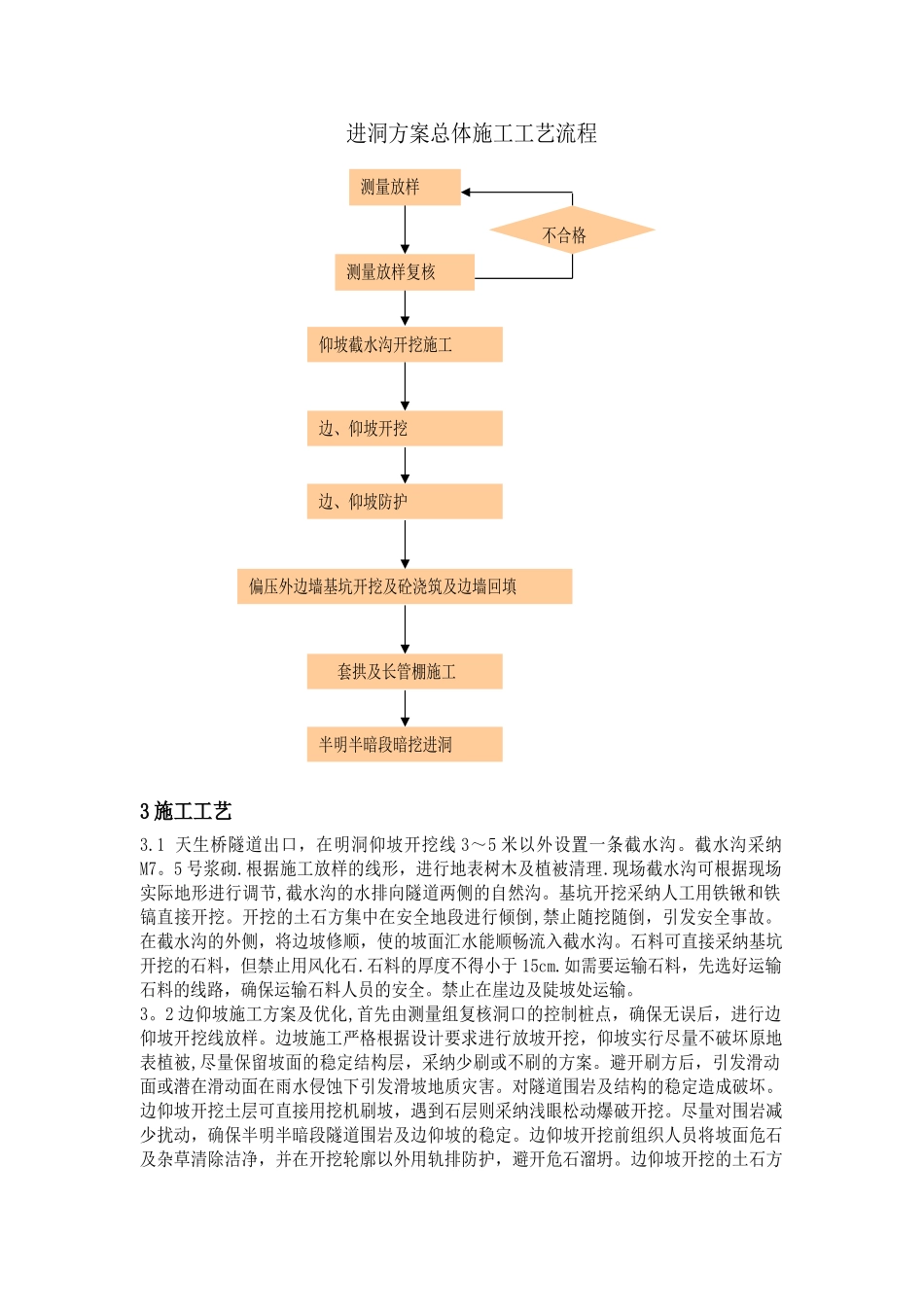

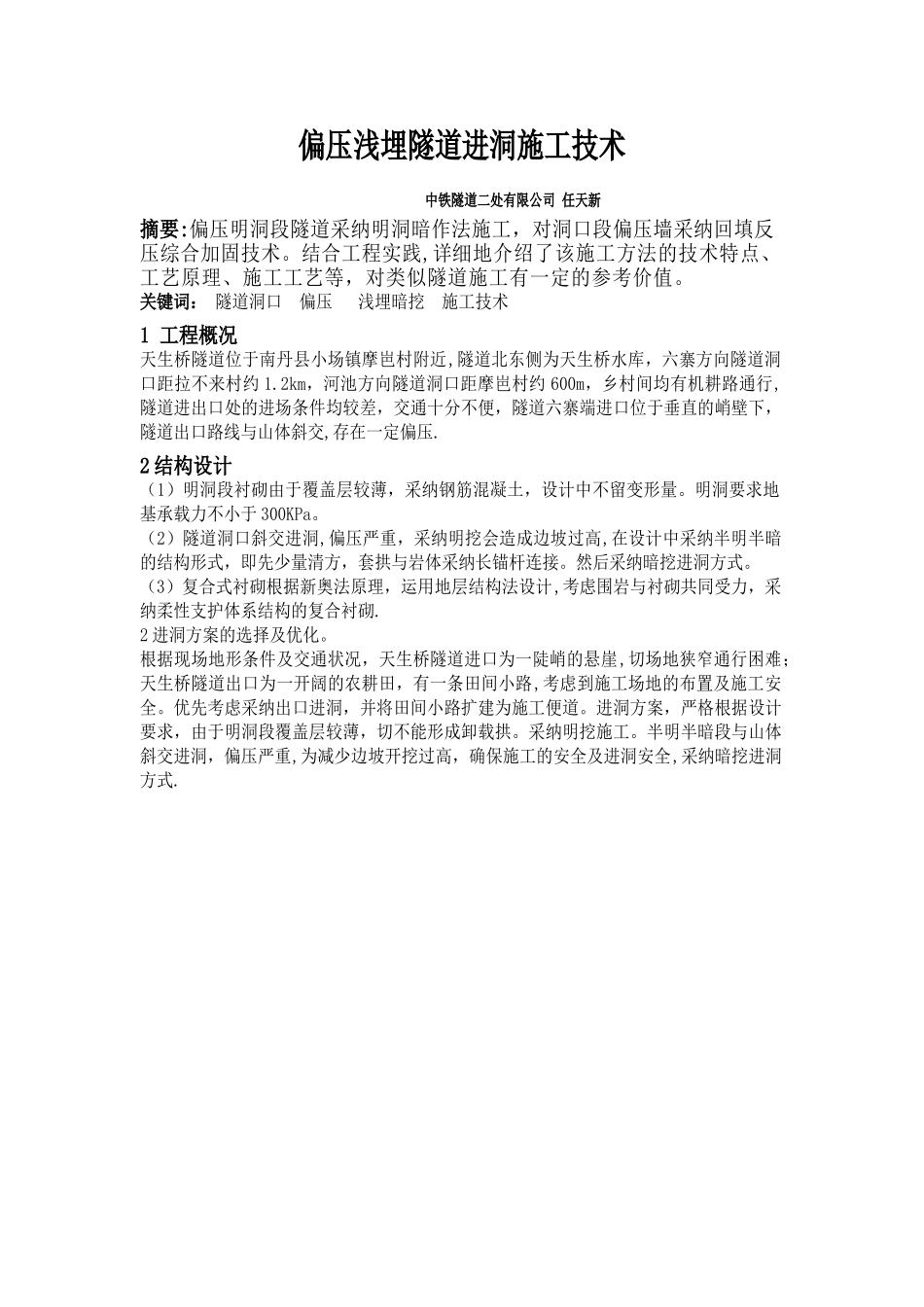

偏压浅埋隧道进洞施工技术中铁隧道二处有限公司 任天新摘要:偏压明洞段隧道采纳明洞暗作法施工，对洞口段偏压墙采纳回填反压综合加固技术。结合工程实践,详细地介绍了该施工方法的技术特点、工艺原理、施工工艺等，对类似隧道施工有一定的参考价值。关键词： 隧道洞口 偏压 浅埋暗挖 施工技术1 工程概况天生桥隧道位于南丹县小场镇摩岜村附近,隧道北东侧为天生桥水库，六寨方向隧道洞口距拉不来村约 1.2km，河池方向隧道洞口距摩岜村约 600m，乡村间均有机耕路通行,隧道进出口处的进场条件均较差，交通十分不便，隧道六寨端进口位于垂直的峭壁下，隧道出口路线与山体斜交,存在一定偏压.2 结构设计（1）明洞段衬砌由于覆盖层较薄，采纳钢筋混凝土，设计中不留变形量。明洞要求地基承载力不小于 300KPa。（2）隧道洞口斜交进洞,偏压严重，采纳明挖会造成边坡过高,在设计中采纳半明半暗的结构形式，即先少量清方，套拱与岩体采纳长锚杆连接。然后采纳暗挖进洞方式。（3）复合式衬砌根据新奥法原理，运用地层结构法设计,考虑围岩与衬砌共同受力，采纳柔性支护体系结构的复合衬砌.2 进洞方案的选择及优化。根据现场地形条件及交通状况，天生桥隧道进口为一陡峭的悬崖,切场地狭窄通行困难；天生桥隧道出口为一开阔的农耕田，有一条田间小路,考虑到施工场地的布置及施工安全。优先考虑采纳出口进洞，并将田间小路扩建为施工便道。进洞方案，严格根据设计要求，由于明洞段覆盖层较薄，切不能形成卸载拱。采纳明挖施工。半明半暗段与山体斜交进洞，偏压严重,为减少边坡开挖过高，确保施工的安全及进洞安全,采纳暗挖进洞方式.进洞方案总体施工工艺流程3 施工工艺3.1 天生桥隧道出口，在明洞仰坡开挖线 3～5 米以外设置一条截水沟。截水沟采纳M7。5 号浆砌.根据施工放样的线形，进行地表树木及植被清理.现场截水沟可根据现场实际地形进行调节,截水沟的水排向隧道两侧的自然沟。基坑开挖采纳人工用铁锹和铁镐直接开挖。开挖的土石方集中在安全地段进行倾倒,禁止随挖随倒，引发安全事故。在截水沟的外侧，将边坡修顺，使的坡面汇水能顺畅流入截水沟。石料可直接采纳基坑开挖的石料，但禁止用风化石.石料的厚度不得小于 15cm.如需要运输石料，先选好运输石料的线路，确保运输石料人员的安全。禁止在崖边及陡坡处运输。3。2 边仰坡施工方案及优化,首先由测量组复核洞口的控制桩点，确保无误后，进行边仰坡开挖线放样。边坡施工严格根据设计要求...
