储罐焊接技术方案

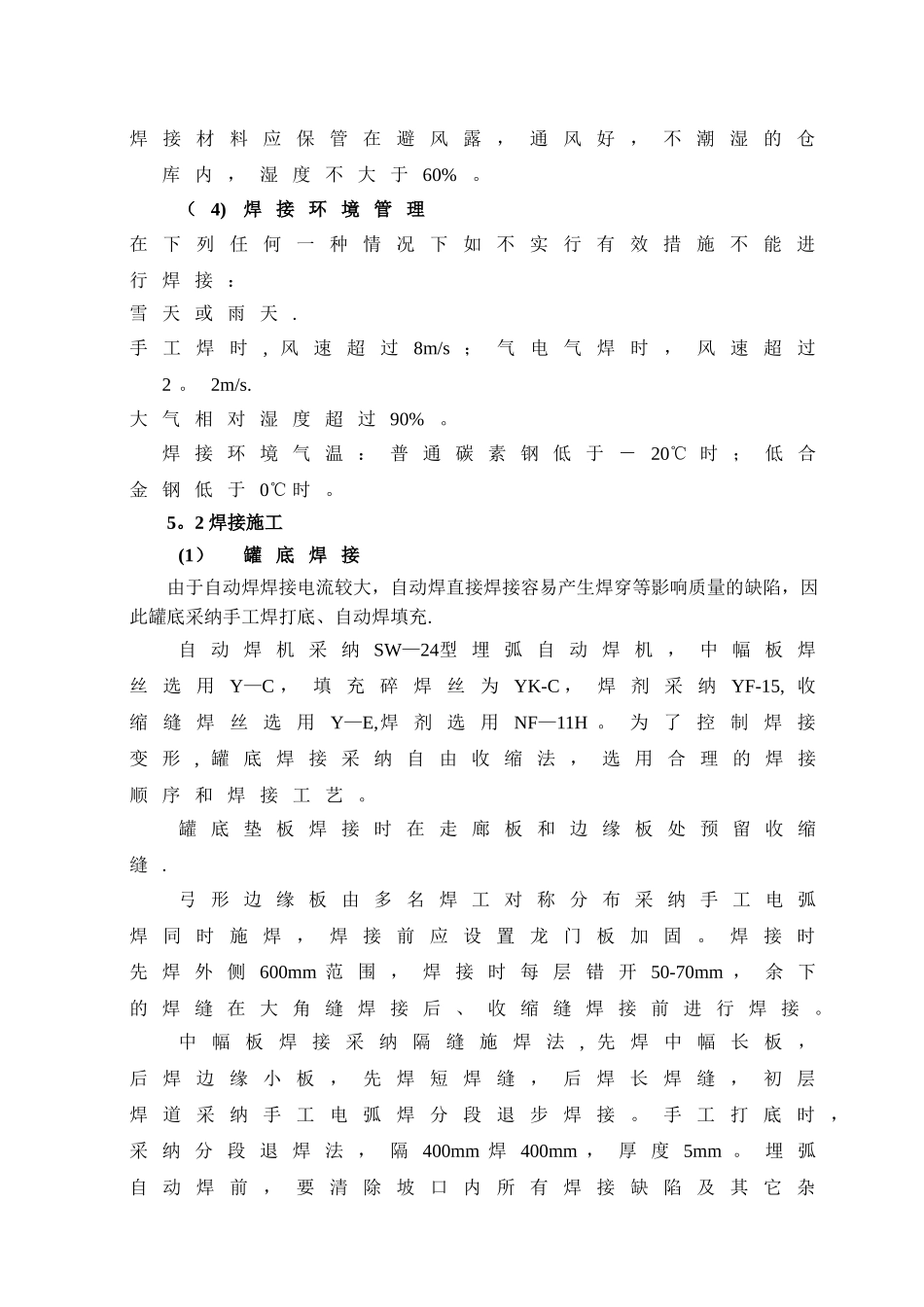

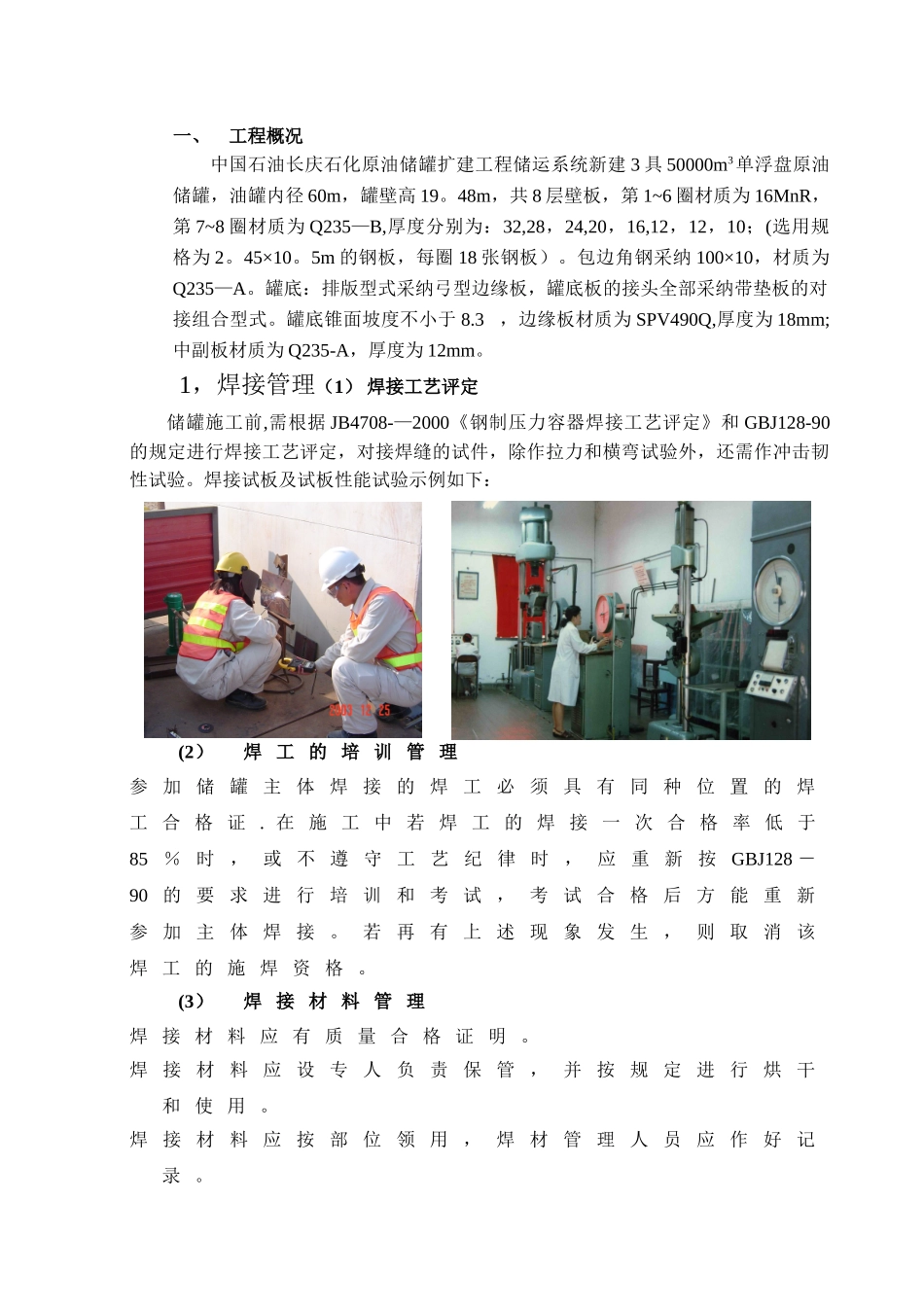

一、工程概况中国石油长庆石化原油储罐扩建工程储运系统新建 3 具 50000m3单浮盘原油储罐，油罐内径 60m，罐壁高 19。48m，共 8 层壁板，第 1~6 圈材质为 16MnR，第 7~8 圈材质为 Q235—B,厚度分别为：32,28，24,20，16,12，12，10；(选用规格为 2。45×10。5m 的钢板，每圈 18 张钢板）。包边角钢采纳 100×10，材质为Q235—A。罐底：排版型式采纳弓型边缘板，罐底板的接头全部采纳带垫板的对接组合型式。罐底锥面坡度不小于 8.3 ，边缘板材质为 SPV490Q,厚度为 18mm;中副板材质为 Q235-A，厚度为 12mm。1，焊接管理（1） 焊接工艺评定储罐施工前,需根据 JB4708-—2000《钢制压力容器焊接工艺评定》和 GBJ128-90的规定进行焊接工艺评定，对接焊缝的试件，除作拉力和横弯试验外，还需作冲击韧性试验。焊接试板及试板性能试验示例如下：(2） 焊 工 的 培 训 管 理参 加 储 罐 主 体 焊 接 的 焊 工 必 须 具 有 同 种 位 置 的 焊工 合 格 证 . 在 施 工 中 若 焊 工 的 焊 接 一 次 合 格 率 低 于85 ％ 时 ， 或 不 遵 守 工 艺 纪 律 时 ， 应 重 新 按GBJ128 －90 的 要 求 进 行 培 训 和 考 试 ， 考 试 合 格 后 方 能 重 新参 加 主 体 焊 接 。 若 再 有 上 述 现 象 发 生 ， 则 取 消 该焊 工 的 施 焊 资 格 。(3） 焊 接 材 料 管 理焊 接 材 料 应 有 质 量 合 格 证 明 。焊 接 材 料 应 设 专 人 负 责 保 管 ， 并 按 规 定 进 行 烘 干和 使 用 。焊 接 材 料 应 按 部 位 领 用 ， 焊 材 管 理 人 员 应 作 好 记录 。焊 接 材 料 应 保 管 在 避 风 露 ， 通 风 好 ， 不 潮 湿 的 仓库 内 ， 湿 度 不 大 于 60% 。（ 4) 焊 接 环 境 管 理在 下 列 任 何 一 种 情 况 下 如 不 实 行 有 效 措 施 不 能 进行 焊 接 ：雪 天 或 雨 天 .手 工 焊 时, 风 速 超 过8m/s ； 气 电 气 焊 时 ， 风 速 超 过2 。 2m/s.大 气 相 对 湿 度 超 过 90% 。焊 接 环 境 气 温 ： 普 通 碳 素 钢 低 于 － 20℃ 时 ； 低 合金 钢 低 于 0℃ 时 。5。2 焊接施工(1） 罐 底 焊 接由于自动焊焊...
