储罐脚手架搭设方案

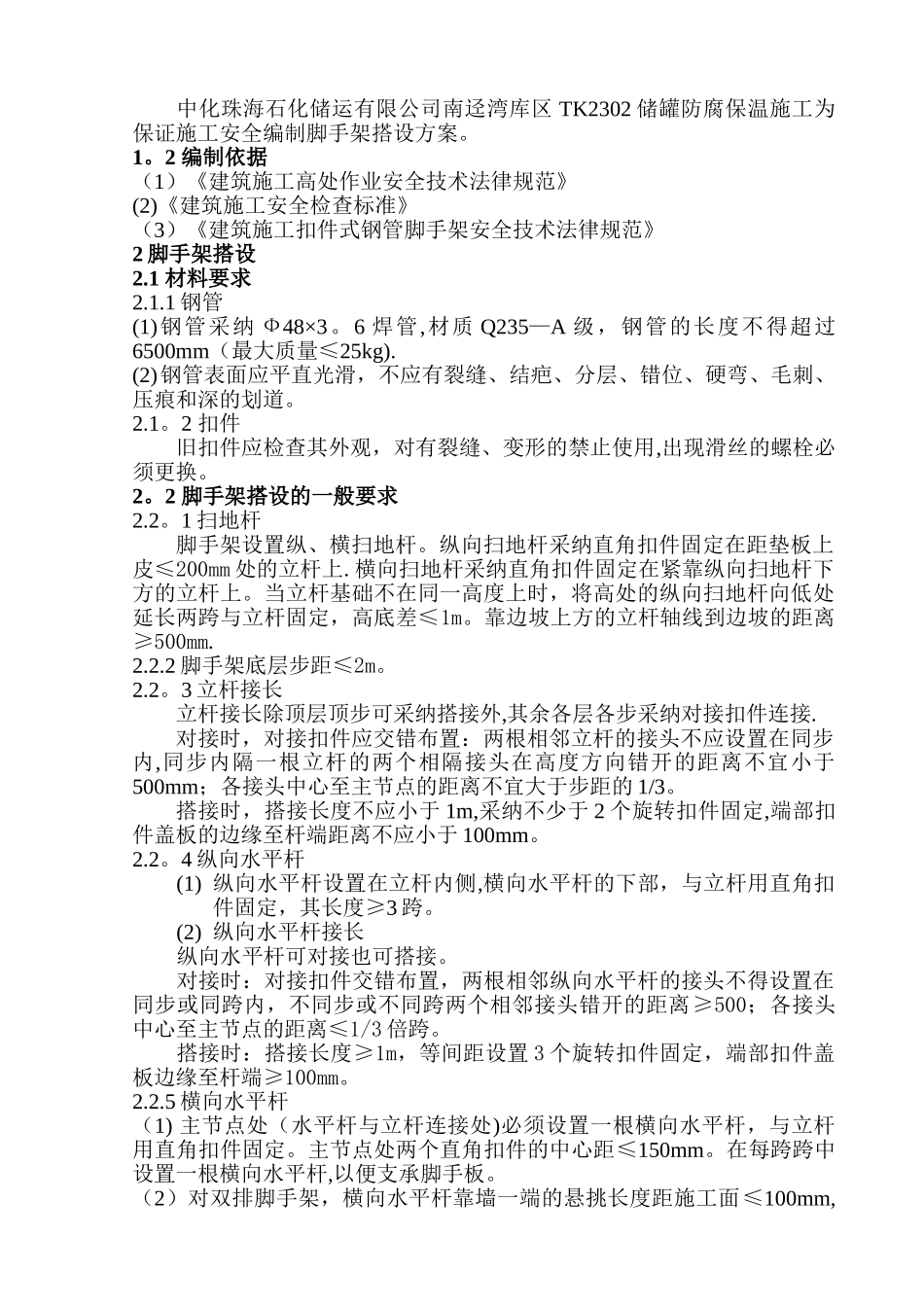

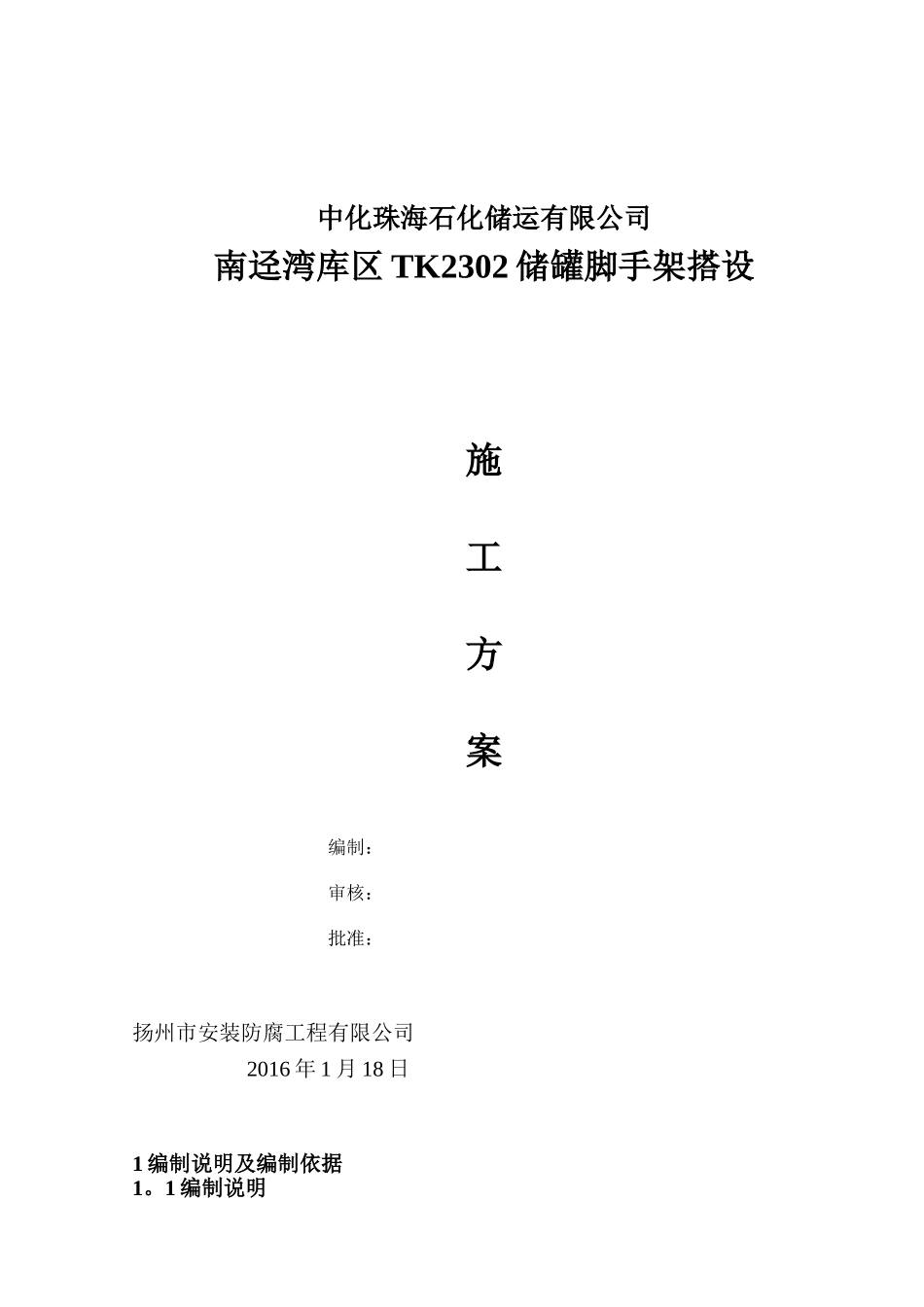

中化珠海石化储运有限公司南迳湾库区 TK2302 储罐脚手架搭设施工方案编制： 审核：批准：扬州市安装防腐工程有限公司2016 年 1 月 18 日1 编制说明及编制依据1。1 编制说明中化珠海石化储运有限公司南迳湾库区 TK2302 储罐防腐保温施工为保证施工安全编制脚手架搭设方案。1。2 编制依据（1）《建筑施工高处作业安全技术法律规范》(2)《建筑施工安全检查标准》（3）《建筑施工扣件式钢管脚手架安全技术法律规范》2 脚手架搭设2.1 材料要求2.1.1 钢管(1)钢管采纳 Ф48×3。6 焊管,材质 Q235—A 级，钢管的长度不得超过6500mm（最大质量≤25kg).(2)钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。2.1。2 扣件旧扣件应检查其外观，对有裂缝、变形的禁止使用,出现滑丝的螺栓必须更换。2。2 脚手架搭设的一般要求2.2。1 扫地杆脚手架设置纵、横扫地杆。纵向扫地杆采纳直角扣件固定在距垫板上皮≤200mm 处的立杆上.横向扫地杆采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，将高处的纵向扫地杆向低处延长两跨与立杆固定，高底差≤1m。靠边坡上方的立杆轴线到边坡的距离≥500mm.2.2.2 脚手架底层步距≤2m。2.2。3 立杆接长立杆接长除顶层顶步可采纳搭接外,其余各层各步采纳对接扣件连接.对接时，对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的 1/3。搭接时，搭接长度不应小于 1m,采纳不少于 2 个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于 100mm。2.2。4 纵向水平杆(1) 纵向水平杆设置在立杆内侧,横向水平杆的下部，与立杆用直角扣件固定，其长度≥3 跨。(2) 纵向水平杆接长纵向水平杆可对接也可搭接。对接时：对接扣件交错布置，两根相邻纵向水平杆的接头不得设置在同步或同跨内，不同步或不同跨两个相邻接头错开的距离≥500；各接头中心至主节点的距离≤1/3 倍跨。搭接时：搭接长度≥1m，等间距设置 3 个旋转扣件固定，端部扣件盖板边缘至杆端≥100mm。2.2.5 横向水平杆（1) 主节点处（水平杆与立杆连接处)必须设置一根横向水平杆，与立杆用直角扣件固定。主节点处两个直角扣件的中心距≤150mm。在每跨跨中设置一根横向水平杆,以便支承脚手板。（2）对双排脚手架，横向水平杆靠墙一端的悬挑长度距施工面≤100mm,...
