储能系统方案设计

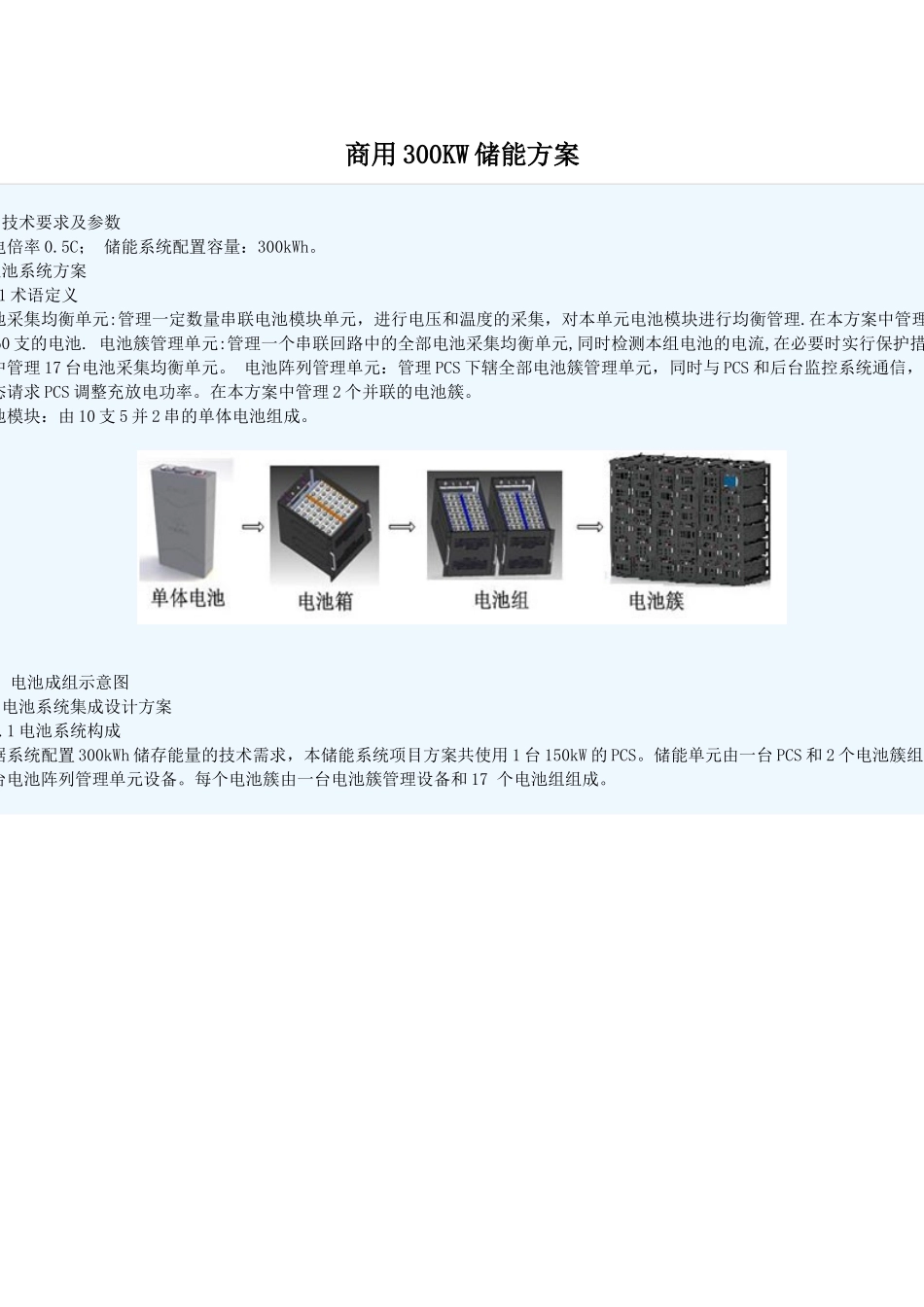

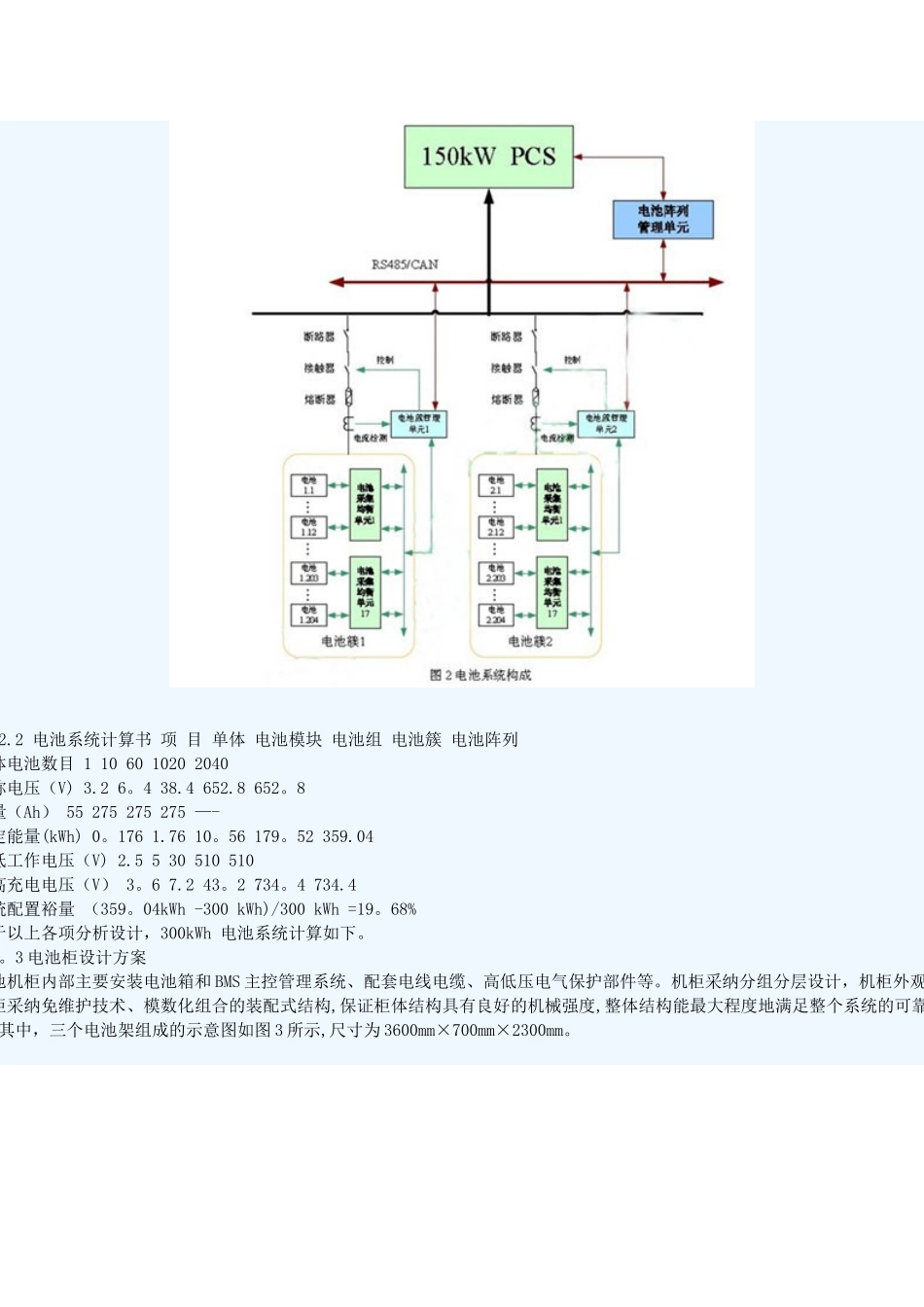

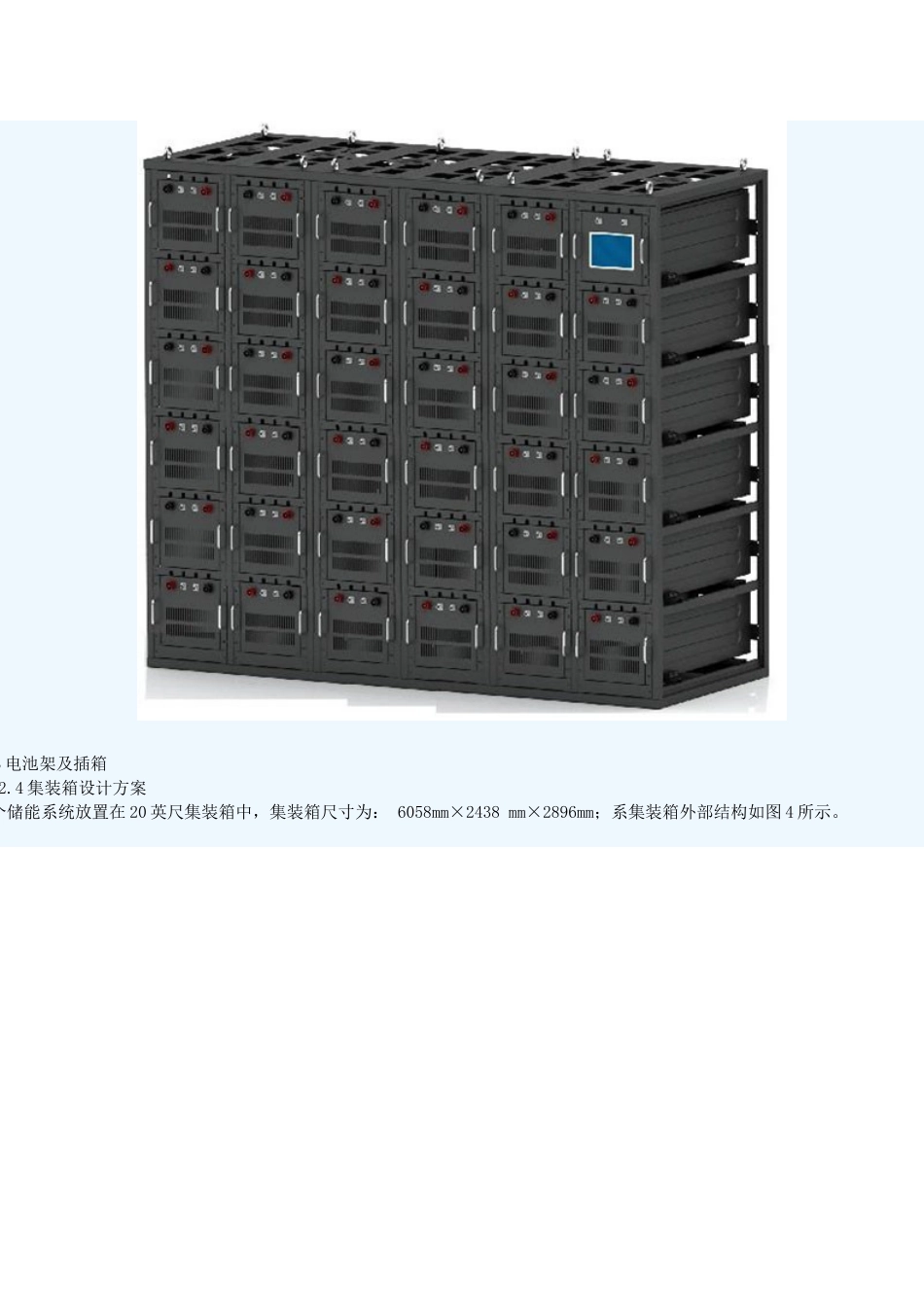

商用 300KW 储能方案 1 技术要求及参数 放电倍率 0.5C； 储能系统配置容量：300kWh。电池系统方案。1 术语定义 电池采集均衡单元:管理一定数量串联电池模块单元，进行电压和温度的采集，对本单元电池模块进行均衡管理.在本方案中管理60 支的电池. 电池簇管理单元:管理一个串联回路中的全部电池采集均衡单元,同时检测本组电池的电流,在必要时实行保护措施。在本方案中管理 17 台电池采集均衡单元。 电池阵列管理单元：管理 PCS 下辖全部电池簇管理单元，同时与 PCS 和后台监控系统通信，根据电池组状态请求 PCS 调整充放电功率。在本方案中管理 2 个并联的电池簇。 电池模块：由 10 支 5 并 2 串的单体电池组成。1 电池成组示意图2.2 电池系统集成设计方案2.2.1 电池系统构成 根据系统配置 300kWh 储存能量的技术需求，本储能系统项目方案共使用 1 台 150kW 的 PCS。储能单元由一台 PCS 和 2 个电池簇组成，并配备一台电池阵列管理单元设备。每个电池簇由一台电池簇管理设备和 17 个电池组组成。。2.2 电池系统计算书 项 目 单体 电池模块 电池组 电池簇 电池阵列 单体电池数目 1 10 60 1020 2040 标称电压（V) 3.2 6。4 38.4 652.8 652。8 容量（Ah） 55 275 275 275 —- 额定能量(kWh) 0。176 1.76 10。56 179。52 359.04 最低工作电压（V) 2.5 5 30 510 510 最高充电电压（V） 3。6 7.2 43。2 734。4 734.4 系统配置裕量 （359。04kWh -300 kWh)/300 kWh =19。68% 基于以上各项分析设计，300kWh 电池系统计算如下。2.2。3 电池柜设计方案 电池机柜内部主要安装电池箱和 BMS 主控管理系统、配套电线电缆、高低压电气保护部件等。机柜采纳分组分层设计，机柜外观美观大方。机柜采纳免维护技术、模数化组合的装配式结构,保证柜体结构具有良好的机械强度,整体结构能最大程度地满足整个系统的可靠性、安全性。 其中，三个电池架组成的示意图如图 3 所示,尺寸为 3600mm×700mm×2300mm。3 电池架及插箱。2.4 集装箱设计方案 整个储能系统放置在 20 英尺集装箱中，集装箱尺寸为： 6058mm×2438 mm×2896mm；系集装箱外部结构如图 4 所示。2.3 BMS 系统管理配置方案。3.1 系统架构 本项目所用 BMS 采纳三层架构进行设计，分别是电池采集均衡单元、电池簇管理单元、电池阵列管理单元。5 电池管理系统结构图 电池采集均衡单...
