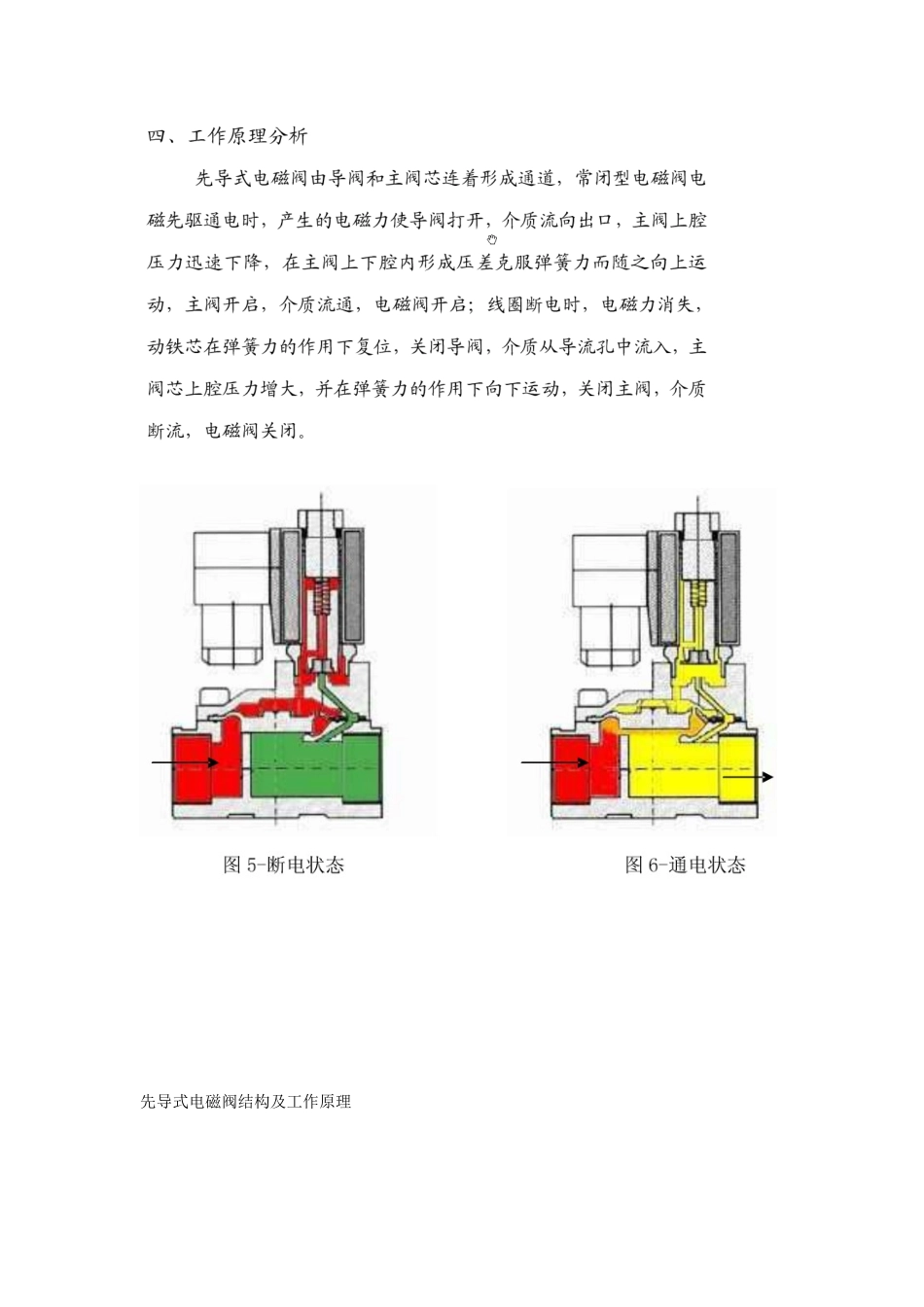

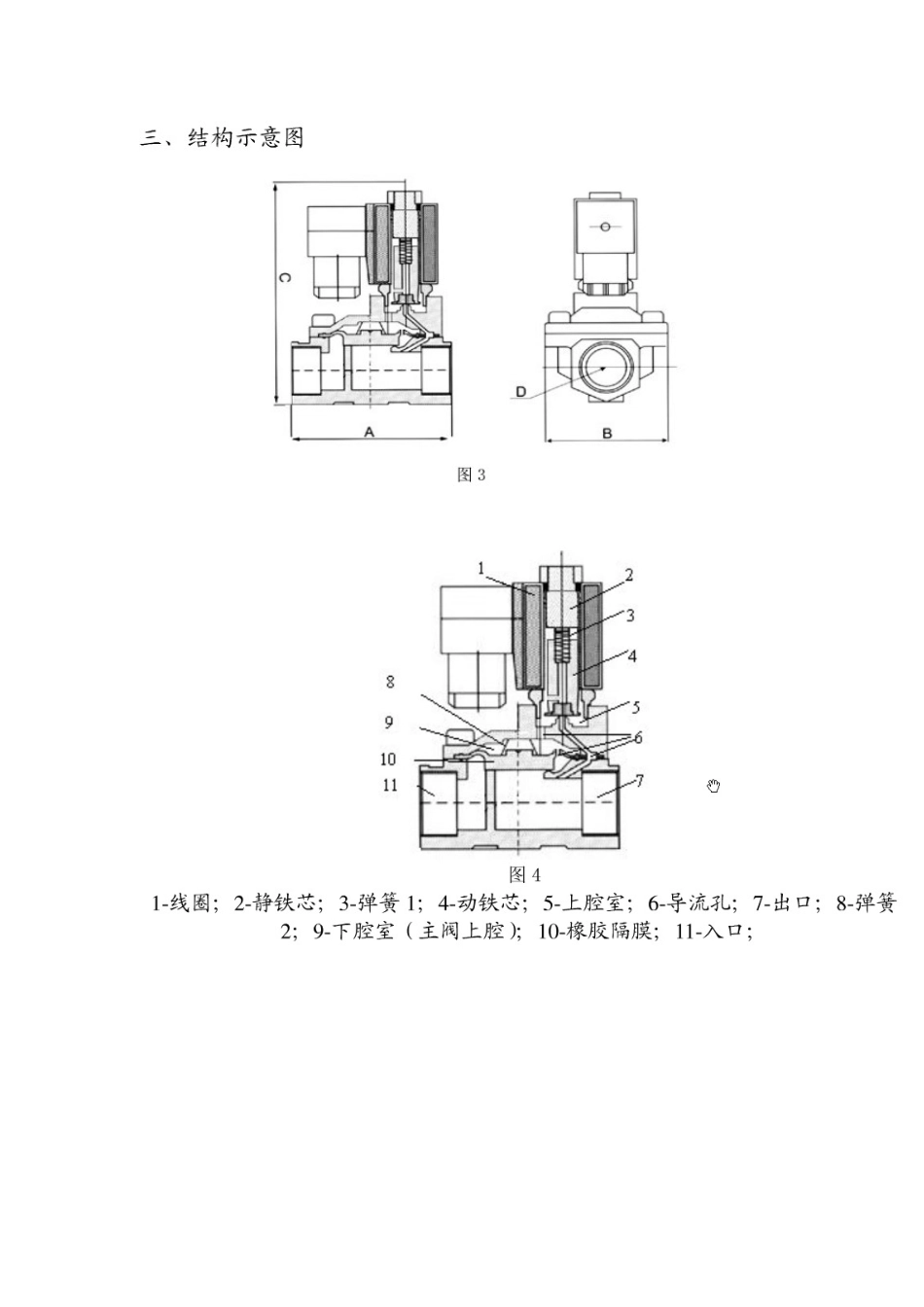

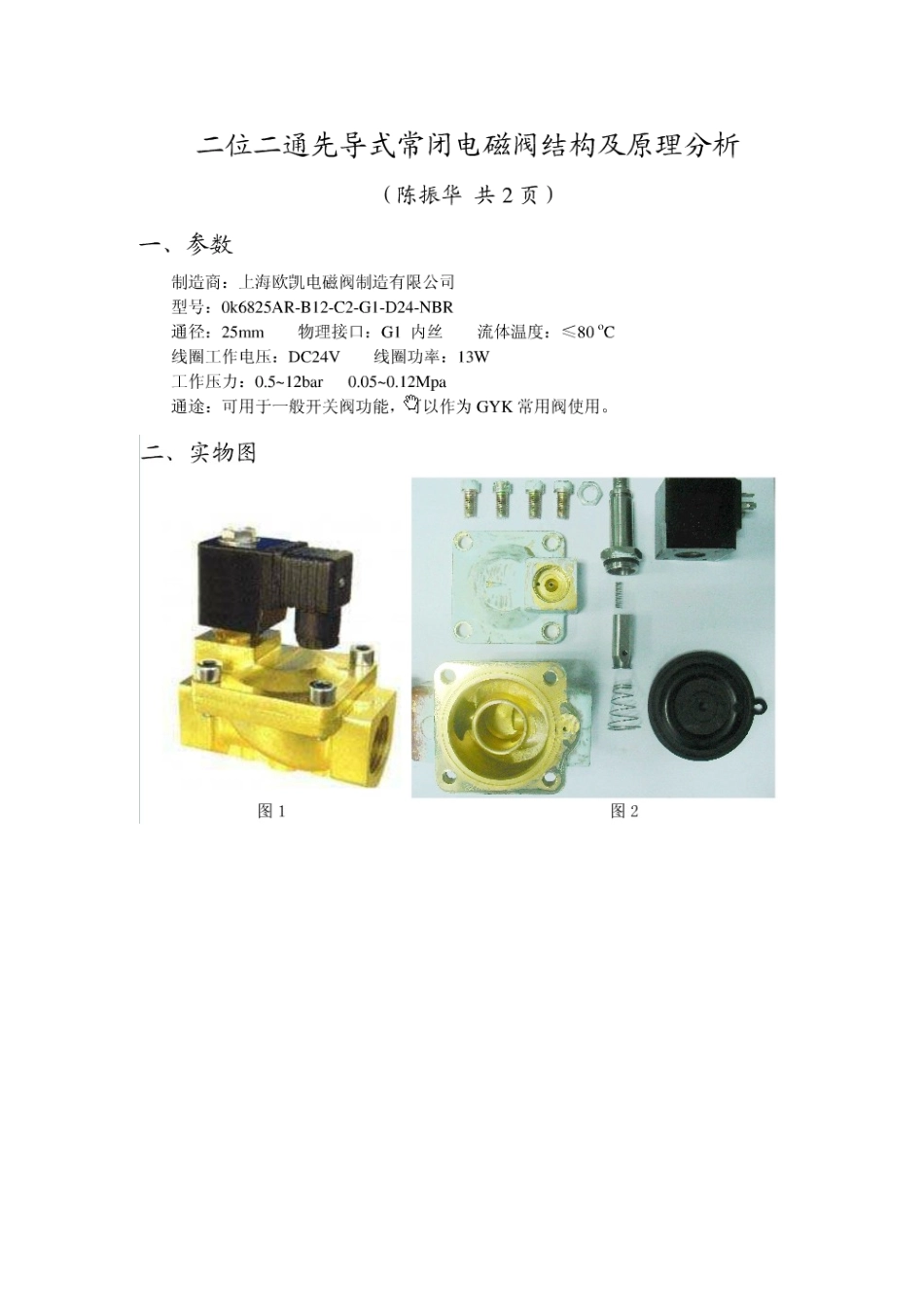

先导式电磁阀结构及工作原理 图为先导式电磁阀，由先导阀与主阀组成，两者有通道相联系,当电磁阀线圈通电，动铁芯与静铁芯吸合使导阀孔开放，阀芯背腔的压力通过导阀孔流向出口，此时阀芯背腔的压力低于进口压力，利用压差使阀芯脱离主阀口，介质从进口流向出口。当线圈断电，动铁芯与静铁芯脱离，关闭了导阀孔,阀芯背腔压力受进口压力的补充逐渐趋于和进口平衡，阀芯因弹簧力作用下把阀门紧密关闭。 导活塞式电磁阀如：ZCB、ZCZP、ZCGL 先导膜片式电磁阀如： ZCA、ZCS 特点:功率消耗低、通径较大，而结构简单、安装方向任意，但只能用于电磁阀两端有一定压差的场合。 电磁阀是航天领域中广泛使用的控制元件， 某先导式双向电磁阀是两位五通结构, 具有常开和常闭两个腔体, 通过气体流动切换下游用气设备的打开和关闭。由于该电磁阀内部结构和气路通道比较复杂， 在使用过程中， 发现同一种电磁阀的不同个体会呈现出不同的建压过程。由于该电磁阀的常开腔和常闭腔建压压力（无特别说明, 本文中的压力均指表压） 和建压时间有可能对下游用气设备产生较大影响， 故需要对其进行深化分析. 先导式双向电磁阀主要由阀体、常闭主阀瓣、常开主阀瓣、先导阀瓣、电磁铁等零部件组成.主阀瓣和活塞之间通过顶杆相连(图 1) ， 其特点是内部无弹簧等弹性复位元件， 完全靠气动力和电磁力切换各气路通道, 控制常开腔和常闭腔供气和密封， 最高工作压力5.0MPa 。 当电磁铁处于断电状态时, 进口气体分为两路， 一路直接作用于常开主阀瓣上使其打开， 电磁阀常开腔 B 供气, 另外一路作用于先导阀瓣上,并沿气体通道进入常闭控制腔 F 内, 使常闭主阀瓣密封。当电磁铁通电后, 先导阀瓣关闭， 常闭控制腔 F 内气体从放气口 D 排入大气, 常闭控制腔 F 泄压， 常闭主阀瓣开启， 电磁阀常闭腔 C 供气,同时气体也会沿气体通道进入到常开控制腔 E 内，将常开主阀瓣压紧密封。1.阀体 2.常开主阀瓣 3.膜片 4.先导阀瓣 5.电磁铁 6。常闭主阀瓣A — 进气口 B — 常开腔 C — 常闭腔 D — 放气口 E - 常开控制腔 F - 常闭控制腔 G— 常开控制腔放气口 H — 常闭控制腔放气口（a) 断电状态 （b） 通电状态图 1 先导式双向电磁阀本文来自: DZ3W.COM 原文网址：http://www.dz3w。com/info/basic/0082760。html纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，...
