光伏支架基础桩基施工方案

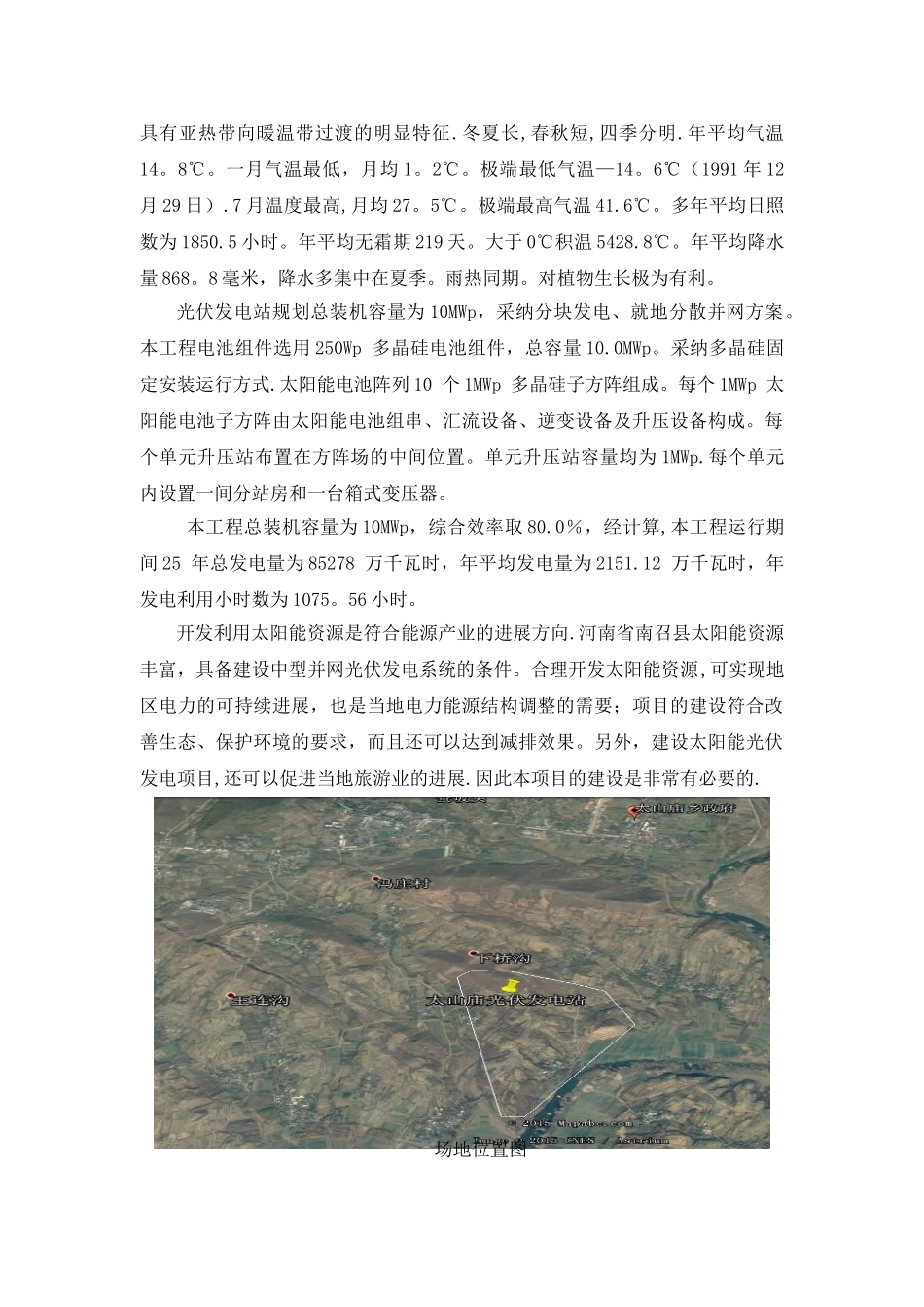

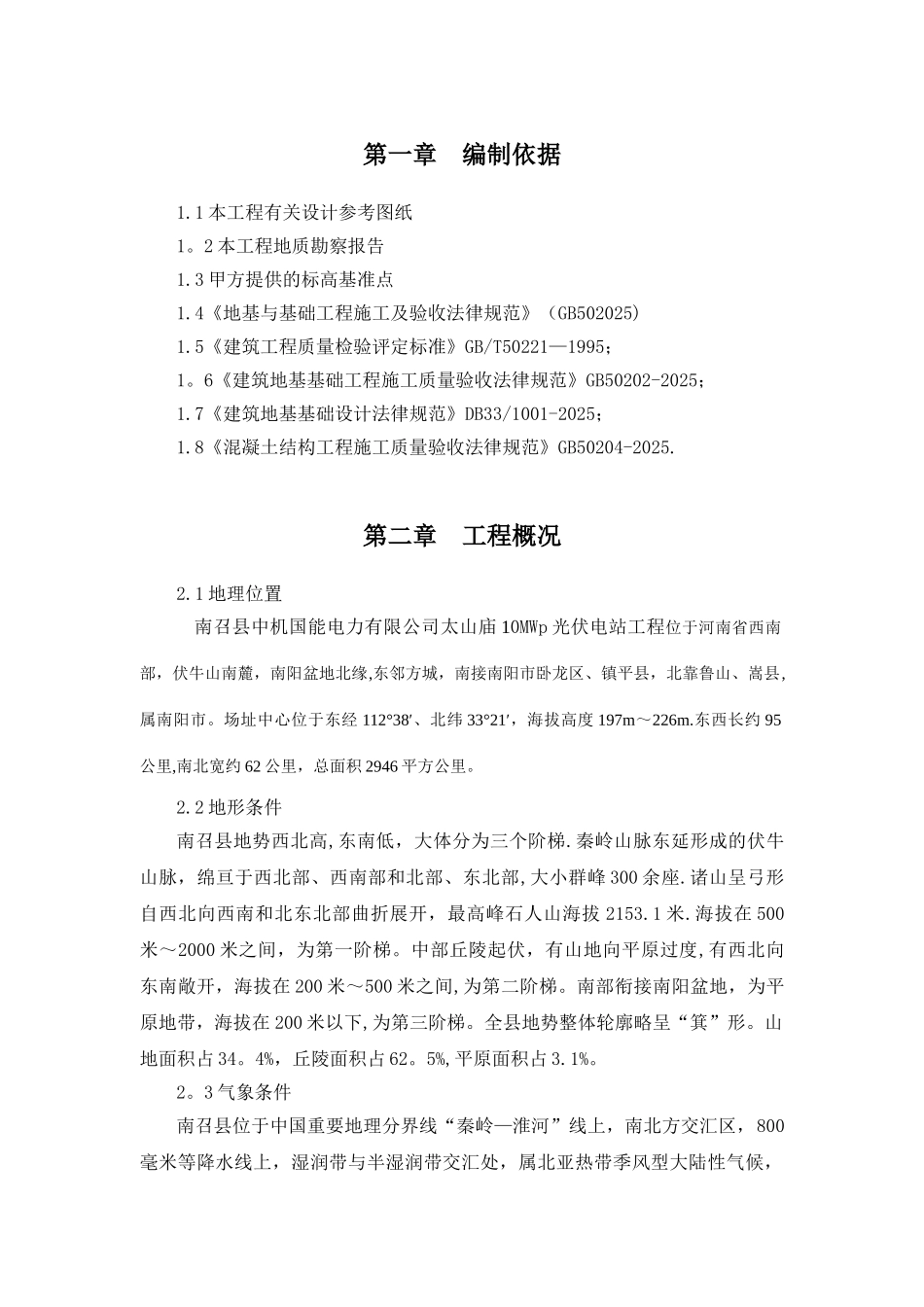

第一章 编制依据1.1 本工程有关设计参考图纸1。2 本工程地质勘察报告1.3 甲方提供的标高基准点1.4《地基与基础工程施工及验收法律规范》（GB502025)1.5《建筑工程质量检验评定标准》GB/T50221—1995；1。6《建筑地基基础工程施工质量验收法律规范》GB50202-2025；1.7《建筑地基基础设计法律规范》DB33/1001-2025；1.8《混凝土结构工程施工质量验收法律规范》GB50204-2025.第二章 工程概况2.1 地理位置南召县中机国能电力有限公司太山庙 10MWp 光伏电站工程位于河南省西南部，伏牛山南麓，南阳盆地北缘,东邻方城，南接南阳市卧龙区、镇平县，北靠鲁山、嵩县,属南阳市。场址中心位于东经 112°38′、北纬 33°21′，海拔高度 197m～226m.东西长约 95公里,南北宽约 62 公里，总面积 2946 平方公里。2.2 地形条件南召县地势西北高,东南低，大体分为三个阶梯.秦岭山脉东延形成的伏牛山脉，绵亘于西北部、西南部和北部、东北部,大小群峰 300 余座.诸山呈弓形自西北向西南和北东北部曲折展开，最高峰石人山海拔 2153.1 米.海拔在 500米～2000 米之间，为第一阶梯。中部丘陵起伏，有山地向平原过度,有西北向东南敞开，海拔在 200 米～500 米之间,为第二阶梯。南部衔接南阳盆地，为平原地带，海拔在 200 米以下,为第三阶梯。全县地势整体轮廓略呈“箕”形。山地面积占 34。4%，丘陵面积占 62。5%,平原面积占 3.1%。2。3 气象条件南召县位于中国重要地理分界线“秦岭—淮河”线上，南北方交汇区，800毫米等降水线上，湿润带与半湿润带交汇处，属北亚热带季风型大陆性气候，具有亚热带向暖温带过渡的明显特征.冬夏长,春秋短,四季分明.年平均气温14。8℃。一月气温最低，月均 1。2℃。极端最低气温—14。6℃（1991 年 12月 29 日）.7 月温度最高,月均 27。5℃。极端最高气温 41.6℃。多年平均日照数为 1850.5 小时。年平均无霜期 219 天。大于 0℃积温 5428.8℃。年平均降水量 868。8 毫米，降水多集中在夏季。雨热同期。对植物生长极为有利。光伏发电站规划总装机容量为 10MWp，采纳分块发电、就地分散并网方案。本工程电池组件选用 250Wp 多晶硅电池组件，总容量 10.0MWp。采纳多晶硅固定安装运行方式.太阳能电池阵列 10 个 1MWp 多晶硅子方阵组成。每个 1MWp 太阳能电池子方阵由太阳能电池组串、汇流设备、逆变设备及升压设备构成。每个单元升压站布置在方阵场的中间位置。单元升压站容量均为 1...
