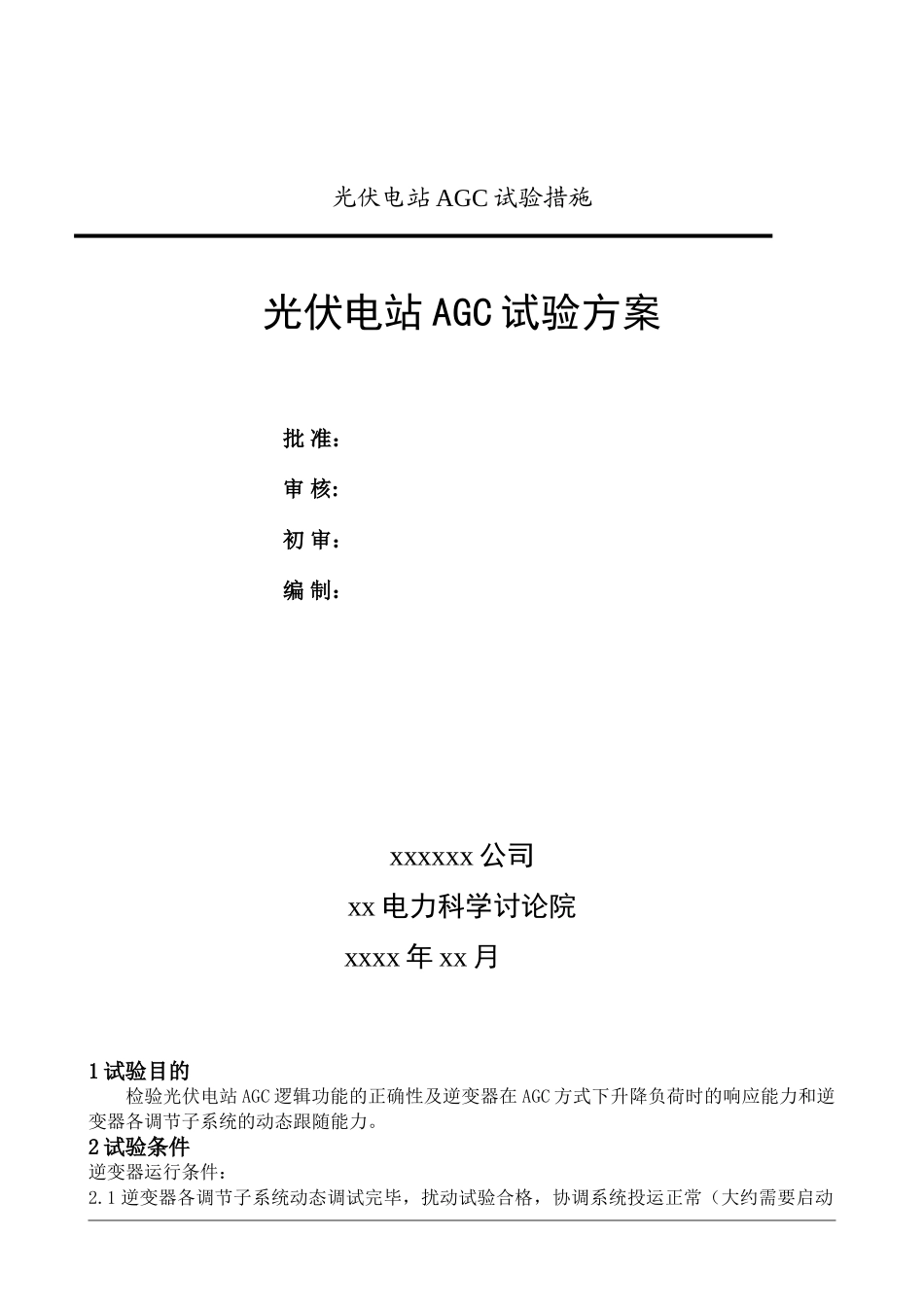

光伏电站AGC试验方案

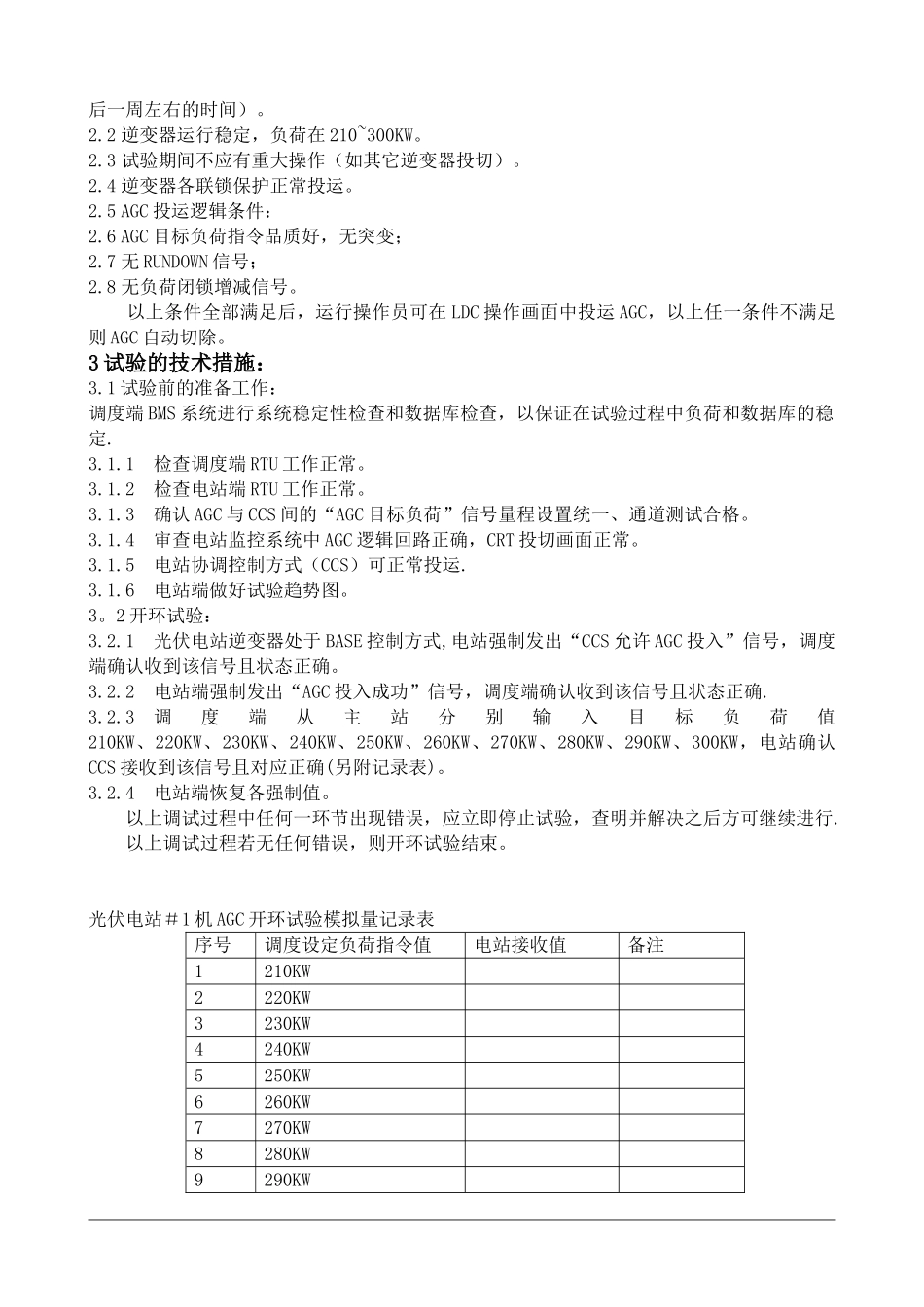

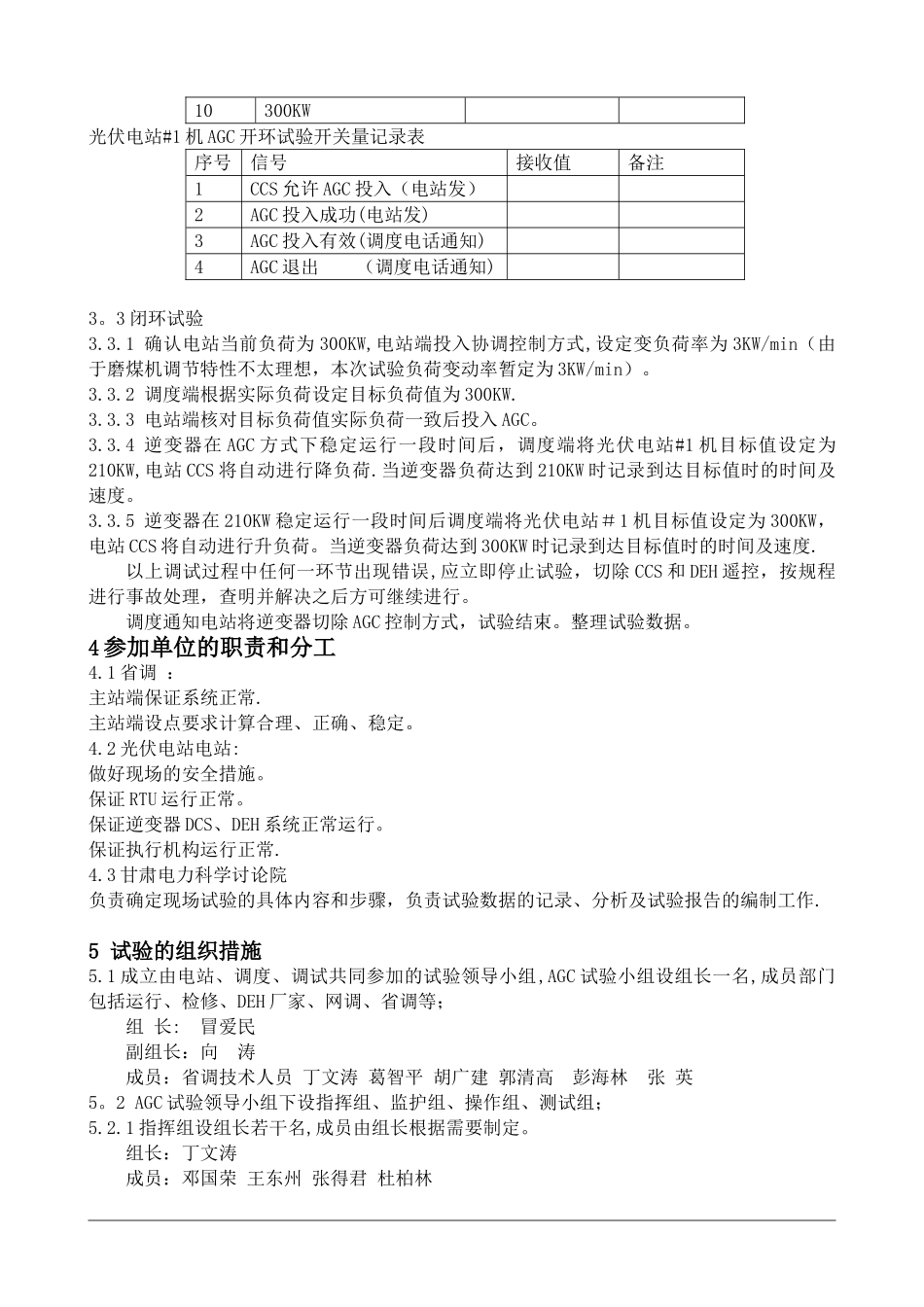

光伏电站 AGC 试验措施光伏电站 AGC 试验方案批 准：审 核:初 审：编 制：xxxxxx 公司xx 电力科学讨论院xxxx 年 xx 月1 试验目的检验光伏电站 AGC 逻辑功能的正确性及逆变器在 AGC 方式下升降负荷时的响应能力和逆变器各调节子系统的动态跟随能力。2 试验条件逆变器运行条件：2.1 逆变器各调节子系统动态调试完毕，扰动试验合格，协调系统投运正常（大约需要启动后一周左右的时间）。2.2 逆变器运行稳定，负荷在 210~300KW。2.3 试验期间不应有重大操作（如其它逆变器投切）。2.4 逆变器各联锁保护正常投运。2.5 AGC 投运逻辑条件：2.6 AGC 目标负荷指令品质好，无突变；2.7 无 RUNDOWN 信号；2.8 无负荷闭锁增减信号。 以上条件全部满足后，运行操作员可在 LDC 操作画面中投运 AGC，以上任一条件不满足则 AGC 自动切除。3 试验的技术措施：3.1 试验前的准备工作：调度端 BMS 系统进行系统稳定性检查和数据库检查，以保证在试验过程中负荷和数据库的稳定.3.1.1检查调度端 RTU 工作正常。3.1.2检查电站端 RTU 工作正常。3.1.3确认 AGC 与 CCS 间的“AGC 目标负荷”信号量程设置统一、通道测试合格。3.1.4审查电站监控系统中 AGC 逻辑回路正确，CRT 投切画面正常。3.1.5电站协调控制方式（CCS）可正常投运.3.1.6电站端做好试验趋势图。3。2 开环试验：3.2.1光伏电站逆变器处于 BASE 控制方式,电站强制发出“CCS 允许 AGC 投入”信号，调度端确认收到该信号且状态正确。3.2.2电站端强制发出“AGC 投入成功”信号，调度端确认收到该信号且状态正确.3.2.3调度端从主站分别输入目标负荷值210KW、220KW、230KW、240KW、250KW、260KW、270KW、280KW、290KW、300KW，电站确认CCS 接收到该信号且对应正确(另附记录表)。3.2.4电站端恢复各强制值。以上调试过程中任何一环节出现错误，应立即停止试验，查明并解决之后方可继续进行.以上调试过程若无任何错误，则开环试验结束。光伏电站＃1 机 AGC 开环试验模拟量记录表序号调度设定负荷指令值电站接收值备注1210KW2220KW3230KW4240KW5250KW6260KW7270KW8280KW9290KW10300KW光伏电站#1 机 AGC 开环试验开关量记录表序号信号接收值备注1CCS 允许 AGC 投入（电站发）2AGC 投入成功(电站发)3AGC 投入有效(调度电话通知)4AGC 退出 （调度电话通知)3。3 闭环试验3.3.1 确认电站当前负荷为 300KW,电站端投入协调控制方式,设定变负荷率...
